Нерегулируем хидравличен амортисьор от серия RB RBQ

Нерегулируем хидравличен амортисьор от серия SOLH RB | SMC стандартен резервен амортисьор

Марка: SOLH от Richge Technology | SMC RB еквивалентен хидравличен амортисьор с фиксиран отвор

1. Общ преглед на продукта

  Серията SOLH RB санерегулируеми хидравлични амортисьори след SMC стандарт. Той преобразува кинетичната енергия на удара в топлинна енергия чрез вътрешна пореста дроселираща структура. Не се изисква настройка, готов за директен монтаж. Широко използван за буфериране в края на хода, намаляване на шума и предотвратяване на сблъсък на въздушни цилиндри, линейни плъзгачи и ротационни механизми.

2. Основни функции

     • Не е необходимо регулиране: Вградено многостепенно дроселиране, стабилна производителност от нискоскоростно леко натоварване до високоскоростно тежко натоварване след еднократна инсталация.

     • Компактен дизайн: Късо тяло с резбов монтаж. Позволява несъосност при монтажа до ±5°, способна да абсорбира енергията на въртене от въртящите се задвижващи механизми.

     • Твърд корпус: Може да служи като механичен ограничител без допълнително твърдо ограничение. Вградена възвратна пружина.

     • Дълъг експлоатационен живот: Напълно затворена конструкция с маслено уплътнение за защита от прах. Диапазон на скоростта на удара: 0,05 ~ 5 m/s.

3. Класификация на подсерията SOLH

4. Популярна референтна таблица на RB / RBC модели

Модел	Нишка	ход (mm)	Енергия на абсорбция (J)	Препоръчително приложение
RB0604	M6×0,75	4	0.5～0.98	Микро цилиндър, миниатюрна слайд маса
RB0805	M8×1,0	5	1.96	Φ6～Φ12 въздушен цилиндър
RB1006	M10×1,0	6	3.92	Φ16～Φ20 въздушен цилиндър
RB1412	M14×1,5	12	19.6	Φ32～Φ40 въздушен цилиндър
RB2015	M20×1,5	15	58.8	Φ50～Φ63 въздушен цилиндър
RB2725	M27×1,5	25	147	Φ80～Φ125 въздушен цилиндър

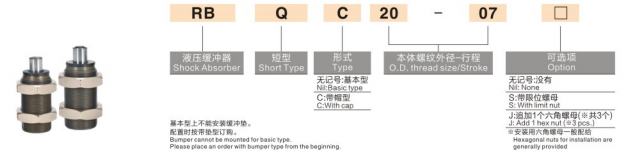

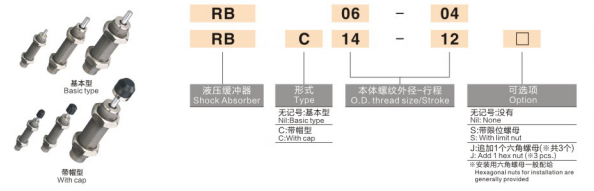

5. Правило за моделно кодиране

  Пример: RB1412
    • РБ = Стандартна серия хидравличен амортисьор
    • 14 = Размер на резбата M14×1,5
    •12 = Ход на буфера 12 мм

6. Насоки за подбор

     • Изчислете енергията на поглъщане: E = ½mv² + тяга × ход. Изберете модел, чиято номинална енергия ≥ изчислената стойност.

     • Свържете правилно удара: Ходът на буфера трябва да е по-къс от общия ход на движещия се механизъм, за да се избегне удар на дъното.

     • Скорост на удара: Стандартен работен диапазон 0,05～5 m/s. Свържете се с нас за подсилена версия за свръхвисокоскоростни приложения.

     • Избор на среда: Изберете RBL за режеща течност / мокра среда; изберете RBC с капачка за тежки прахови условия.

     • Граница на несъответствие: Максимално допустим ексцентричен ъгъл ≤5°. Инсталирайте плаващо съединение, ако несъосността надвишава тази стойност.

7. Инсталиране и предпазни мерки

     • Нанесете малко количество анаеробен фиксатор на нишките върху нишките. НЕ използвайте PTFE лента, която може да блокира дроселиращия отвор.

     • Доставя се с две шестостенни контрагайки плюс една ограничителна гайка против разхлабване.

     • Може да се монтира хоризонтално, вертикално или под произволен ъгъл; буталния прът трябва да е обърнат към посоката на удара.

     • Работна температура: −10℃ ~ +80℃. Избягвайте заледяването при ниска температура.

8. Предимство при замяна на SOLH

   Серията SOLH RB напълно копира кода на SMC модела, параметрите на размерите и производителността, директен заместител на вносни амортисьори, с конкурентна цена и по-кратко време за изпълнение, идеален за намаляване на разходите за масово оборудване.
     •RB0805 → Сменете AC0805
     •RB1412 → Сменете AC1412
