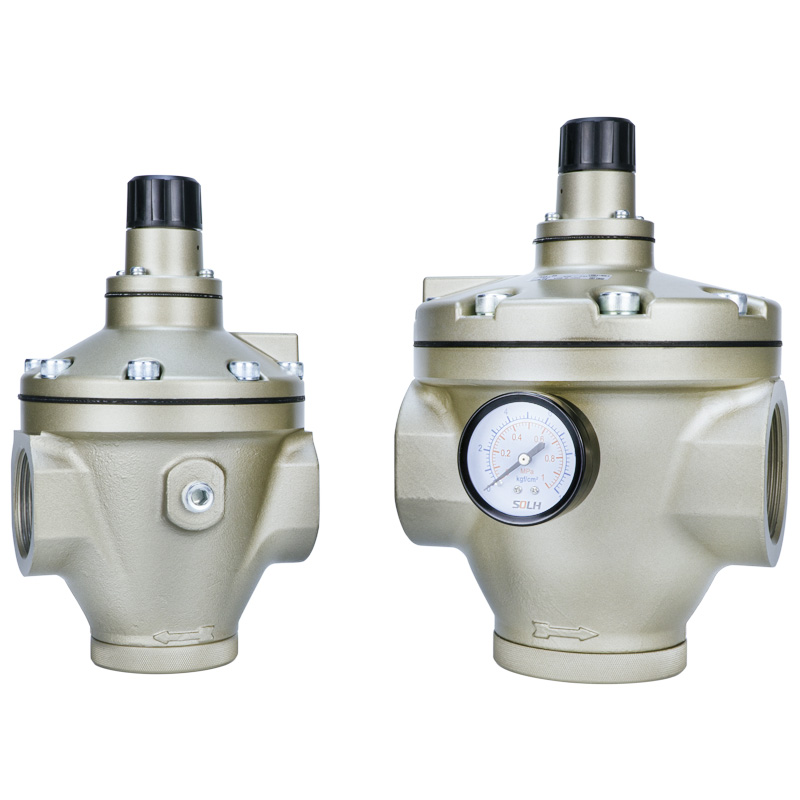

Пилотен регулатор на налягането от серия AR (SOLH от Richge Technology)

марка:SOLH от Richge Technology (睿其格科技)

Продуктово позициониране

     Пилотно управляваните регулатори SOLH AR обхващат пълните модели AR425/435/625/635/825/835/925/935. Възприемайки вътрешна релефна структура на пилота, тази серия е насочена към средно високо налягане, голям поток, дълги разстояния и високо прецизни главни въздушни тръбопроводи. В сравнение със стандартните регулатори с директно действие, той осигурява превъзходна точност на регулиране, по-голяма производителност и по-силна производителност срещу флуктуация на налягането.

Структура и принцип на работа

     Структура: Вътрешен пилотен релефен тип с постоянно обезвъздушаване на пилотния въздух

     1. Входящият сгъстен въздух се разделя на главния канал на потока и независима пилотна контролна верига.

     2. Налягането на пилотния въздух натиска диафрагмата, за да регулира отварянето на главната макара за стабилно изходящо налягане.

     3. Вградената функция за освобождаване автоматично изпуска излишното вторично налягане, за да поддържа постоянно налягане на изхода.

     4. Постоянният изпускан въздушен поток при около 5 L/min осигурява ултра бърза реакция и изключителна прецизност на регулиране.

Ключови характеристики на продукта

     1. Голям поток и високо налягане

     Максималното работно налягане достига 1,0 MPa с 1,5 MPa доказателствено налягане. Размерите на портовете варират от 1/4" до 2", идеално съвпадащи с основните фабрични магистрални линии и централизирани системи за подаване на въздух.

     2. Изключително висока прецизност на регулиране

     Хистерезис ≤0,02 MPa и повторяемост ≤0,01 MPa. Изходното налягане остава стабилно дори при резки промени на входното налягане или мигновен скок на потока.

     3. Двоен диапазон на налягане в едно идентично тяло

     3.1 Суфикс 25 модел: 0,05–0,83 MPa за общи индустриални приложения с високо налягане

     3.2 Суфикс 35 модел: 0,02–0,20 MPa за сценарии за прецизен контрол при ниско налягане

     4.Интегрирано автоматично освобождаване на свръхналягането

     Не е необходим допълнителен външен предпазен клапан. Вградената релефна структура стабилизира изходното налягане и предотвратява въздействието на налягането върху пневматичните компоненти надолу по веригата.

     5. Стабилна, удобна за поддръжка конструкция

     Работната температура варира от -5 ℃ до +60 ℃. Тялото от лята под налягане алуминиева сплав поддържа работа без смазване и произволна ориентация на монтаж.

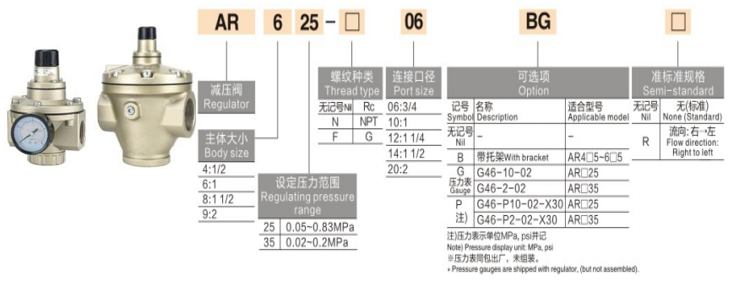

Таблица с модели и спецификации

Общи технически параметри

     1. Приложима среда: Сух или смазан въздух под налягане

     2. Максимално входно налягане: 1,0 MPa

     3. Постоянна консумация на обезвъздушаване: Прибл. 5 л/мин (ANR)

     4. Порт със стандартен габарит: 1/4" резба

     5. Тип структура: Вътрешен пилот, релефен дизайн с постоянно кървене

Типични приложения

     1. Фабрични главни въздухопроводи и станции за централизирано подаване на въздух

     2. Оборудване с голям поток, оборудвано с цилиндри с голям отвор, въздушни двигатели, устройства за издухване и изсушаване на въздух

     3. Прецизен пневматичен контрол: приспособления за изпитване, оборудване за позициониране, контрол на напрежението и хидравлични преси

     4. Тръбопроводи със силни колебания на налягането и пренос на въздух на дълги разстояния

     5. Двустепенни системи за намаляване на налягането от въздушни резервоари с високо налягане до производствено оборудване със средно налягане

Основно резюме

     Пилотната серия AR интегрира вътрешна релефна пилотна структура, голям капацитет на потока, висока прецизност, двойни избираеми диапазони на налягане и функция за постоянно автоматично обезвъздушаване. Той служи като оптимално решение за регулиране на налягането за главни въздушни канали, оборудване с висок поток и високопрецизни пневматични вериги с високо налягане.

Сравнение на избора: Direct AR / Pilot AR / VEX1

     1. Директно действащ AR (AR20~60): Малък дебит, икономична цена, стандартна точност на регулиране за малки разклонени вериги

     2. Пилотен AR (AR425~935): Среден до голям поток, висока прецизност, предназначен за фабрични главни въздушни тръбопроводи

     3. Серия VEX1: Изключително голяма пропускателна способност, 3-портов изпускателен дизайн, многостепенно регулиране на налягането и ултра-бързо освобождаване
