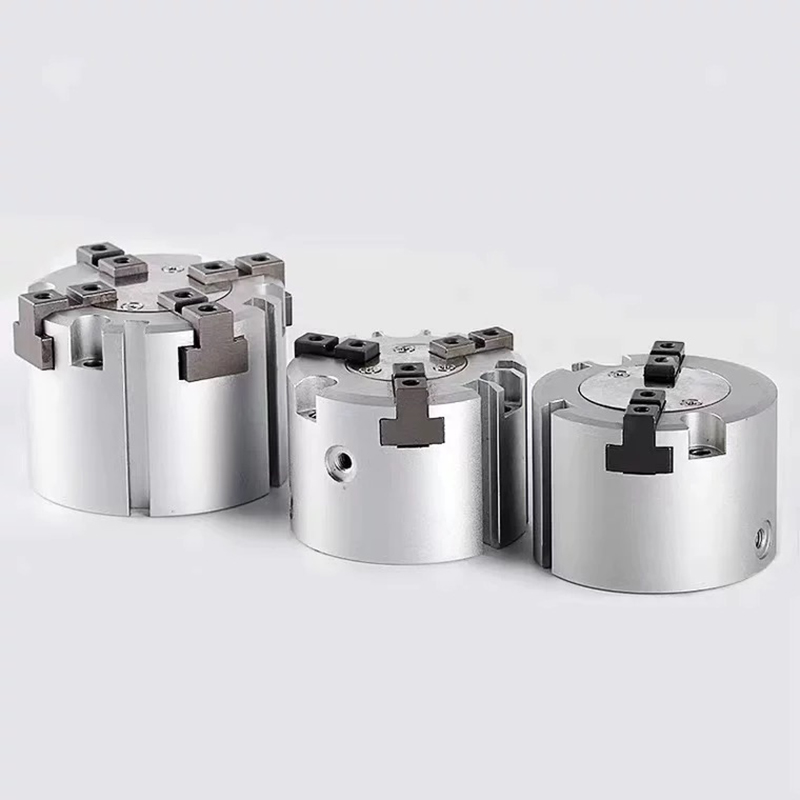

Серия MHS3 / MHS4 Концентричен пневматичен захват (кух центриращ патронник с клинова ексцентрика)

Марка: SOLH от Richge Technology

Преглед на серията

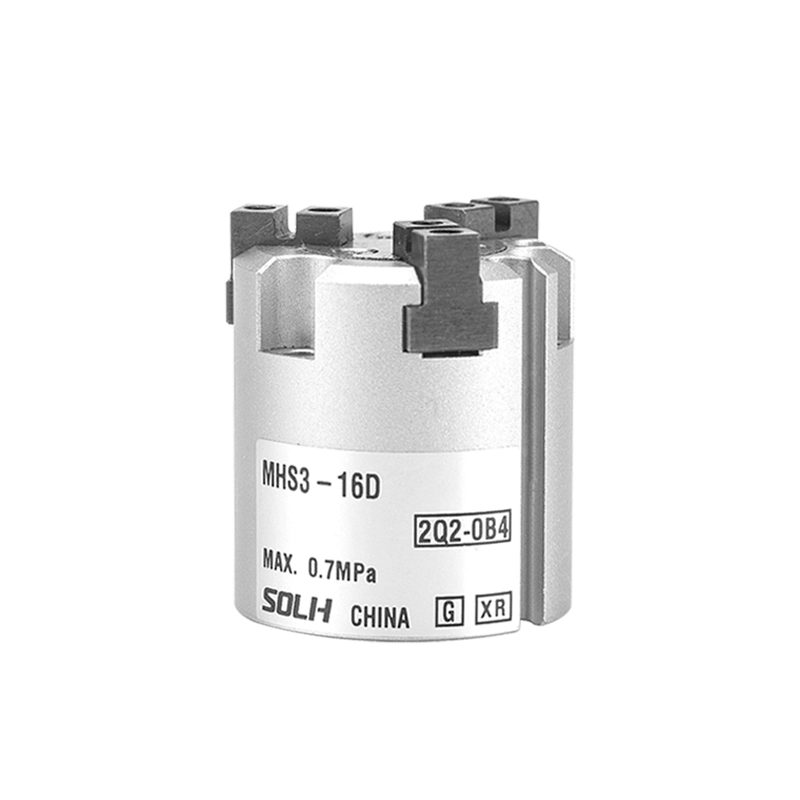

     -- MHS3: 3-челюстен концентричен паралелен захват, задвижван от клинова гърбица. Проектиран за затягане на валове, дискове и кръгли детайли с ултрависока коаксиалност.

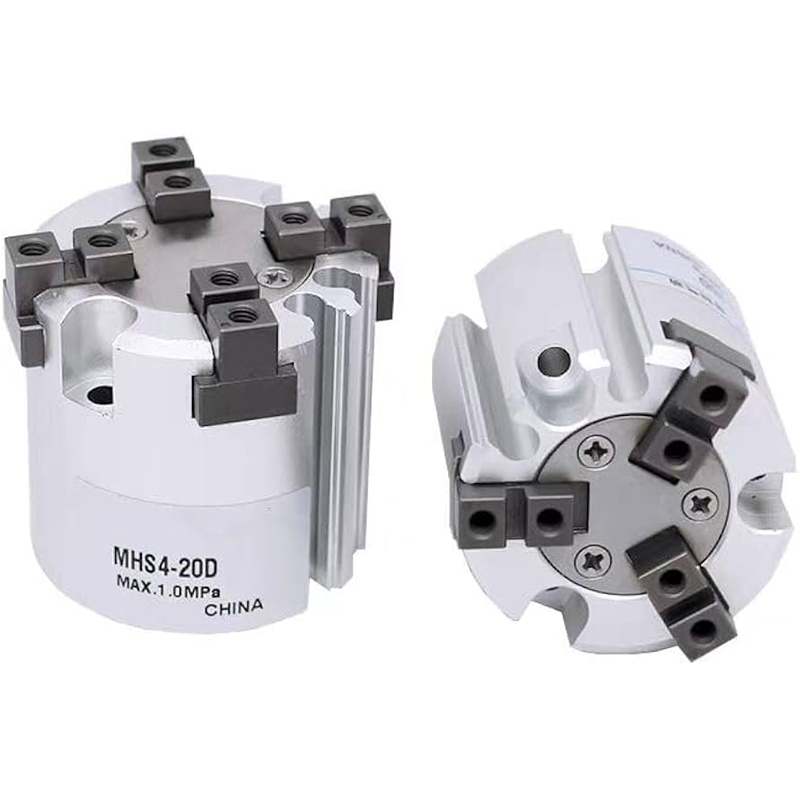

     -- MHS4: 4-челюстен ортогонален паралелен захват за квадратни, правоъгълни и неправилни компоненти, стабилно затягане за предотвратяване на деформация и накланяне.

     -- Режим на задвижване: Двойно действащ (D) като стандарт; еднодействащ нормално затворен / нормално отворен по избор.

     -- Структура: трансмисия с клинова гърбица, вграден магнитен пръстен, централен кух отвор, устойчива на износване конструкция с висока твърдост, работа без масло.

     -- Точност на позициониране: Повтаряща се точност на позициониране ±0,01 mm, последователно централно позициониране без изместване.

Основни структурни предимства

  1. Високо прецизно самоцентриране с клинова гърбица

     -- Всички челюсти се отварят и затварят синхронно, споделяйки една и съща централна точка; кръглите части реализират автоматично центриране без ексцентричност.

  2. Централен кух проходен отвор

     -- Позволява насочване на въздушни тръби, оптични влакна или ежекторни щифтове; подходящ за обработвани детайли на втулки, части на валове и процеси на заготовка.

  3. Компактно нископрофилно олекотено тяло

     -- Малка обща височина, идеална за гъсто разположение на инсталацията на краен ефектор на робота.

  4. Силна устойчивост на странична сила

     -- Перфектен за пресоване, запушване и натоварване на машинни инструменти с външна сила на натоварване.

  5. Вграден магнитен пръстен за всички размери на отворите

     -- Съвместим с магнитни превключватели от серия M9B / M9BW за откриване на напълно отворен / напълно затворен статус.

  6. Пълен диапазон на отворите: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

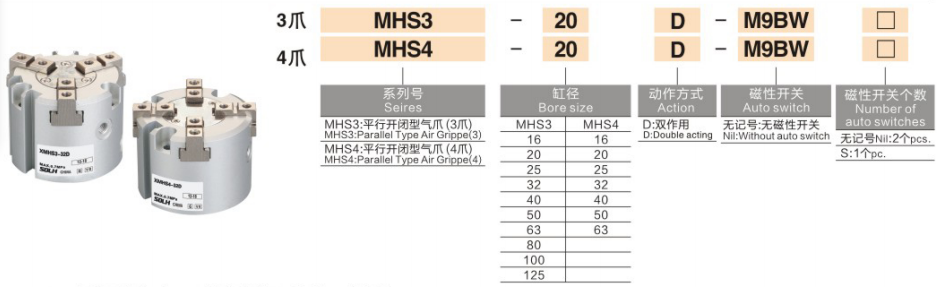

Пълно правило за именуване на модела

  1. Примерен модел: MHS3-32D-M9BW

  2. Референтни примери за стандартна поръчка

     -- MHS3-25D: 3 челюсти, φ25, двойно действащ, без магнитен превключвател

     -- MHS4-40D-2M9B: 4-челюст, φ40, двойно действащ, оборудван с двойни M9B магнитни превключватели

Общи стандартни технически спецификации (Налягане при изпитване: 0,5 MPa)

  1. Общи параметри

     -- Диапазон на работно налягане: 0,15 ~ 0,6 MPa

     -- Околна температура: -10 ~ 60 ℃ (без заледяване във въздуховода)

     -- Максимална работна честота: 120 цикъла в минута

     -- Повторение на точността на позициониране: ±0,01 mm

     -- Смазване: Дизайн без масло, подходящ за чиста производствена среда

  2. Таблица със сила на затягане и един страничен ход

Сравнение на избора: MHS3 VS MHS4

Методи за монтаж и типични сценарии за приложение

  1. Опции за монтаж

     -- Фиксирани чрез винтове за челната страна + странични позициониращи щифтове, универсални за монтаж на робот EOAT

     -- Централният проходен отвор позволява изхвърляне на ежекторния щифт; поддържа както вътрешно разширяване, така и външно затягане

  2. Типични промишлени приложения

     -- Зареждане и разтоварване на машинни инструменти: Захващане на вал и дискови детайли

     -- 3C Electronics: Кръгли терминали, квадратни чипове, миниатюрна работа с хардуер

     -- Опаковъчна индустрия: Корпуси на бутилки, позициониране на тръбен и цилиндричен материал

     -- Процеси на сглобяване и пресоване: пресоване на лагери, вмъкване на втулка на вал, концентричен монтаж

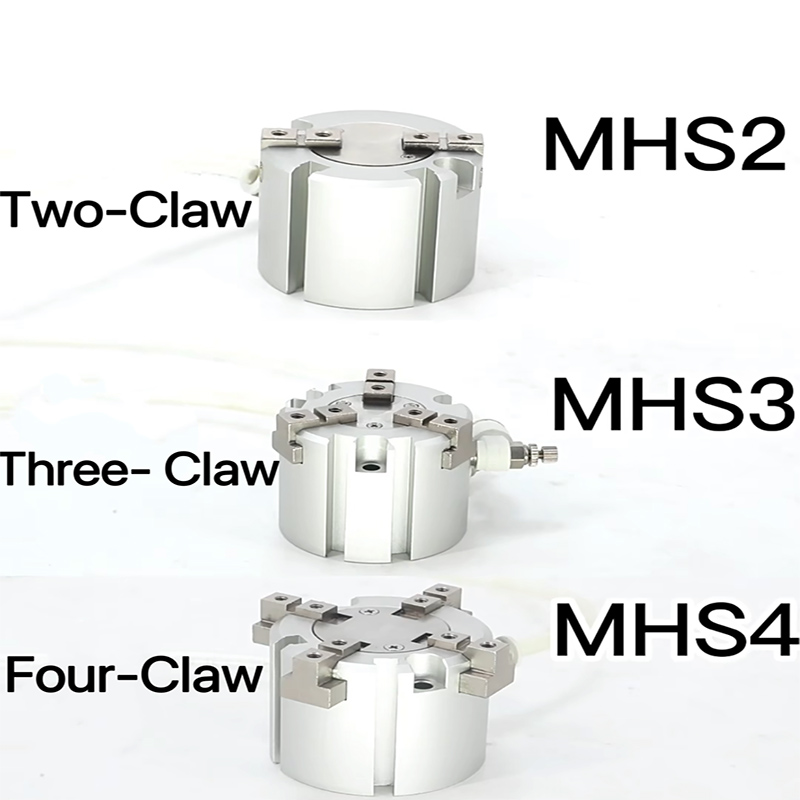

Пълна продуктова класификация на фамилията MHS

     -- MHS2: 2 успоредни челюсти — за плоски плочи и равнинни детайли

     -- MHS3: 3 концентрични челюсти — предпочитано решение за всички кръгли компоненти

     -- MHS4: 4 ортогонални челюсти — предпочитано решение за квадратни и правоъгълни части

     -- MHSJ3: Снабден с капак против прах — за прашна и тежка работна среда

     -- MHSH3: Удължен кух проходен отвор — предназначен за непрекъсната сквозна обработка

Резюме с едно изречение

     SOLH MHS3 3-челюсти и MHS4 4-челюсти клиновидни самоцентриращи се кухи пневматични захващащи устройства осигуряват ±0,01 mm високопрецизно концентрично позициониране с опционална конфигурация с едно/двойно действие и централен проходен отвор, съвместими с магнитни превключватели от серия M9; MHS3 за кръгли валове/дискови части, MHS4 за квадратни и правоъгълни компоненти, широко използвани при зареждане на металорежещи машини, 3C автоматизация и станции за прецизно пресоване.
