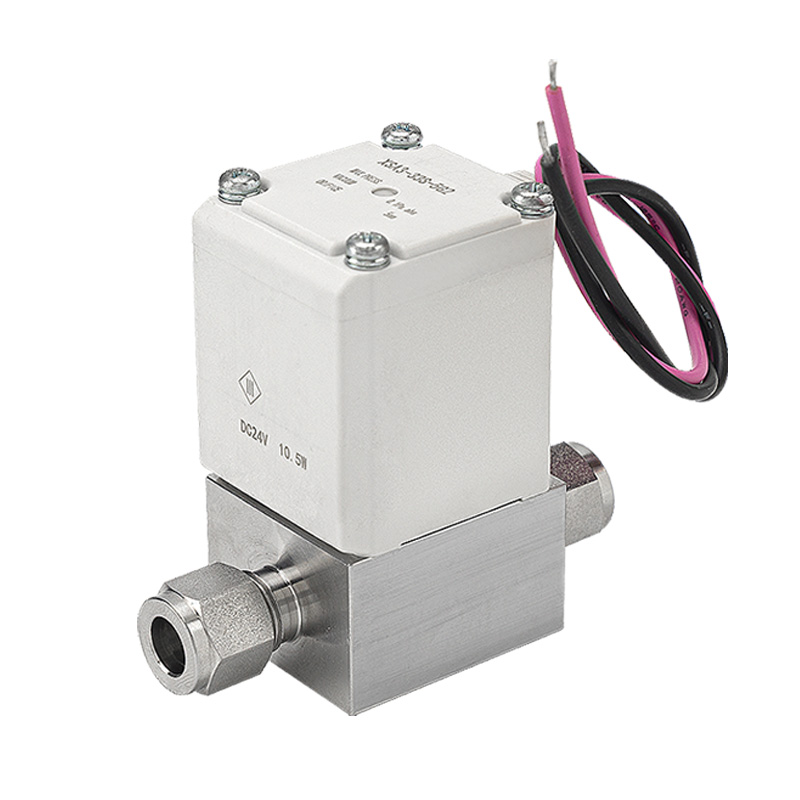

Нормално затворен високовакуумен електромагнитен клапан от серия XSA

марка:SOLH от Richge Technology

1. Позициониране на продукта

     Серията SOLH XSA е нормално затворен електромагнитен вентил, специално проектиран за вериги със свръхвисок вакуум. Осъществява прецизно управление на включване и изключване на среда с въздух и инертен газ. Featuring ultimate high vacuum tolerance, ultra-minimal leakage, clean anti-contamination construction and fast response speed, it serves as a core vacuum component for precision process equipment including semiconductors, PV panels, LCD displays, medical and food processing machinery.

2. Основни ключови характеристики

-- Съвместимост с ултра висок вакуум

     Минималното работно абсолютно налягане достига 1 × 10⁻⁶ Pa, напълно отговаряйки на стандартите за процес на свръхвисок вакуум, за да се гарантира стабилно задържане на вакуум и бърза ефективност на изпомпване на вакуумните системи.

-- Превъзходно плътно уплътняване и изключително ниски течове

     Вътрешно изтичане ≤ 1,3×10⁻⁹ Pa·m³/s; външно изтичане ≤ 1,3×10⁻¹¹ Pa·m³/s. Двойната производителност при ниски течове стабилизира степента на вакуум в системата и елиминира опасните рискове от изтичане на газ за работната среда.

-- Чиста оптимизирана структура с ниско съдържание на частици

     Вътрешна пружина, интегрирана вътре в корпуса на клапана, за намаляване на триенето на движещите се компоненти и генерирането на частици, перфектно съвпадение на производствените линии със строги изисквания за клас чисти помещения.

-- Ниска консумация на енергия и лек контур

     Консумацията на енергия на бобината е намалена с до 25% в сравнение с предишни поколения; общо намаление на теглото с максимум 18% (минимум 0,41 кг). Енергоспестяващият дизайн улеснява компактното интегриране в рамки на прецизно оборудване.

-- Множество опции за свързване

     Налични са две универсални схеми на свързване: фитинги с лицево уплътнение, 1/4" и 3/8" фитинги с накрайник и вътрешни резби Rc/NPT, съвместими с различни стандартни спецификации на вакуумни тръбопроводи.

-- Широк диапазон на напрежение и различни електрически клеми

     Покрива основни напрежения, включително DC24V, AC110V / AC220V. Множество форми на окабеляване, като клеми за бързи щепсели, DIN клеми и тръбни входове, се адаптират към всички масови автоматизирани системи за управление.

-- Стабилно и безопасно индустриално сертифициране

     Степен на забавяне на горенето на бобината UL94V-0; сертифицирани по стандартите RoHS, CE, CAT.ES140-7B, подходящи за дългосрочна непрекъсната непрекъсната промишлена работа.

3. Пълна таблица с технически спецификации

4. Типични сценарии за приложение

      --Производство на полупроводници: инжектиране на газ в технологична камера и контрол на включване и изключване на вакуумни тръбопроводи

     -- Производствени линии за фотоволтаични и LCD екрани: изпомпване на камери със свръхвисок вакуум и контури за задържане на налягането

     -- Медицинско оборудване: Инструменти за вакуумна стерилизация и аналитични лабораторни вакуумни вериги

     -- Хранително-вкусова промишленост: Машини за вакуумно опаковане и вакуумно сушене

     -- Лаборатории за научни изследвания: експериментални устройства за ултрависок вакуум и оборудване за изпитване на физиката на частиците

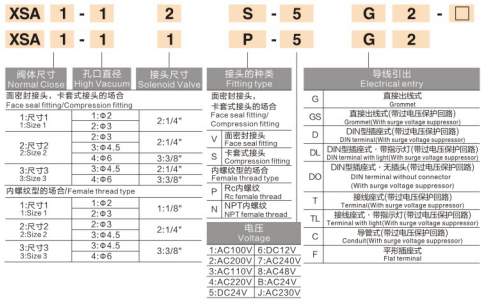

5. Примери за модели и насоки за избор

5.1: Типични кодове на модели:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Ключови точки за избор

      -- Потвърдете изискването за степен на вакуум: дали се изисква 1 × 10⁻⁶ Pa (abs) свръхвисока вакуумна производителност

      -- Изберете тип свързване на тръбопровода: лицево уплътнение, накрайник или вътрешна резба Rc/NPT

      -- Съвпадение на напрежението на бобината и електрическия терминал: DC24V или AC серия; бърз щепсел / DIN / тръбопроводно окабеляване

      -- Потвърдете размера на порта: 1/4", 3/8", за да задоволите търсенето на системния поток

Резюме с едно изречение

     SOLH XSA нормално затворен високовакуумен електромагнитен вентил поддържа 1 × 10⁻⁶ Pa ултрависок вакуумна работа с ултраниски течове, чиста вътрешна структура с ниско съдържание на частици и множество взаимозаменяеми връзки, действайки като надежден превключващ компонент за всички прецизни вакуумни индустриални процеси.
