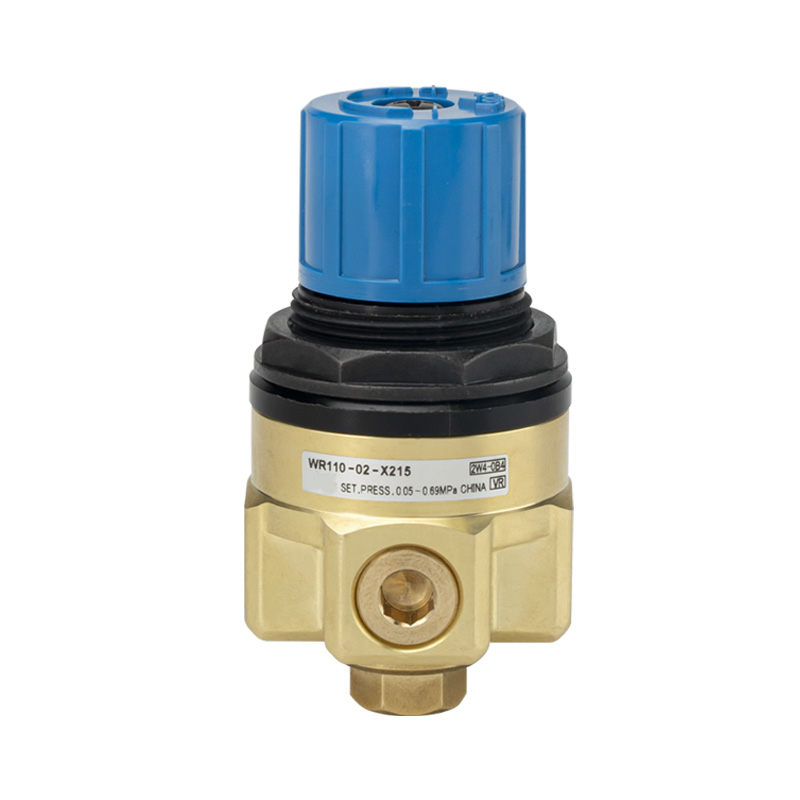

Компактен регулатор на водно налягане от серия WR110

марка:OLH от Richge Technology (睿其格科技)

Продуктово позициониране

     Серията WR110 е компактен регулатор на налягане с директно действие, разработен изключително за тръбопроводи за промишлена охлаждаща вода и технологична вода. Конструиран със специален корпус от антикорозионен месинг, този вентил осигурява стабилно регулиране на водното налягане и разнообразни опции за монтаж, за да пасне на миниатюрни системи за циркулация на вода.

Структура и принцип на работа

     -- Директно действаща композитна структура бутало-диафрагма с вградена релефна функция

     --Приложима среда: чешмяна вода и обща промишлена вода; не е подходящ за дейонизирана или свръхчиста вода

     --Корпусът на клапана използва специален месингов материал с характеристики против ръжда и котлен камък

     --Оборудван с горно монтирано заключващо се синьо копче за регулиране

     --Запазен страничен порт Rc1/8 за монтаж на манометър

     --Две решения за монтаж: директен монтаж с резба или опционална фиксираща скоба B21-1P

Основни ключови характеристики

1. Два опционални регулируеми диапазона на налягане

     --WR110-X224 версия с ниско налягане: 0,08–0,39 MPa

     --WR110-X215 версия със средно налягане: 0,05–0,69 MPa Максималното работно налягане достига 0,8 MPa, а пробното налягане е 1,72 MPa.

2. Антикорозионна месингова конструкция с воден клас

     Специално месингово тяло ефективно се съпротивлява на водната корозия и натрупването на варовик. Съчетан с водоустойчиви гумени уплътнения, работната температура обхваща -5 ℃ ~ +60 ℃.

3. Мини компактен и лек контур

     Габаритни размери φ45×75 mm с нетно тегло само 0,26 kg, идеално пасващо вградено оборудване и тесни тръбопроводи за охлаждаща вода.

4. Стабилно регулиране със защита срещу свръхналягане

     Бърза реакция и малки колебания на изходното налягане. Вътрешният предпазен канал автоматично освобождава излишното налягане, за да предпази тръбопроводите надолу по веригата. Заключващият се бутон избягва нежелано регулиране на натиска, причинено от вибрации или случайно докосване.

5. Гъвкави портове за резба и многопосочен монтаж

     Стандартни портове Rc1/8 и Rc1/4; NPT резба по избор за модел X215. Запазен е специален страничен габаритен порт и се препоръчва вертикална инсталация за оптимална производителност.

Таблица с технически спецификации

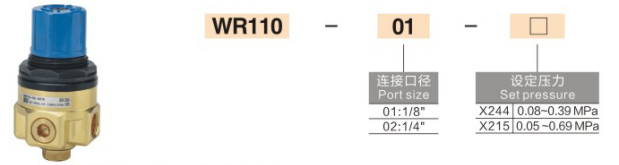

Обяснение на кода на модела

Пример: WR110-02-N-X215

     --WR110: Серия основни продукти

     --01 / 02: Съответният размер на порта

     --N: Версия с NPT резба; празен знак представлява стандартна резба Rc

     --X215 / X224: Код за различни диапазони на регулиране на налягането

Типични сценарии за приложение

     Линии за циркулация на вода за охлаждане на машинен инструмент и шпиндел Системи за охлаждане за оборудване за лазерно рязане и заваряване Малка обработка на вода и стабилизиране на входното налягане на RO мембрана Тръбопроводи за захранване с вода за тестване на инструменти и аналитични устройства Вериги за намокряне и пръскане в машини за печат и производство на хартия Тръбопроводи за нечиста технологична вода за медицинско и полупроводниково спомагателно оборудване。

Резюме с едно изречение

     Специфичният за вода регулатор на налягане WR110 разполага с месингово тяло против котлен камък, номинално налягане 0,8 MPa, двойни регулируеми диапазони на налягане, компактен размер, вградено облекчаване и заключващо се копче, което го прави предпочитан компонент за контрол на налягането за малки промишлени системи за циркулация на вода.
