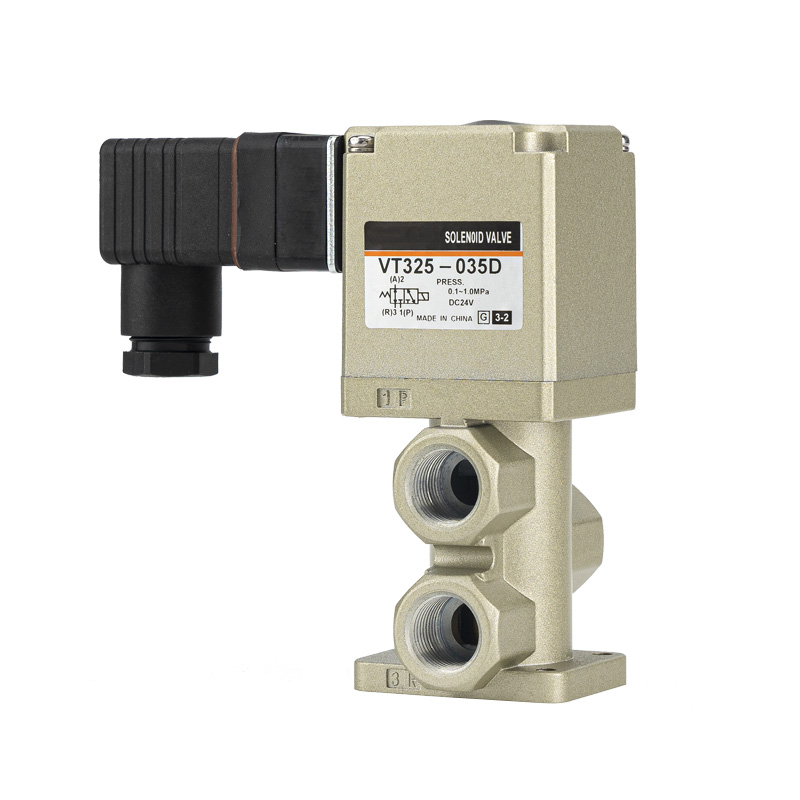

Серия VT325 3-портов електромагнитен клапан – директно действащ тарелков тип

марка:SOLH от Richge Technology | SOLH стандарт

1. Позициониране на продукта

     Серията SOLH VT325 е 3-портов електромагнитен клапан с директно действие с тарелков тип, включващ пълно еластично уплътнение. Проектиран за вериги със сгъстен въздух и инертен газ, той извършва включване-изключване на въздушна верига, превключване на посоката и контрол на изпускането. Supporting zero‑pressure startup and compatible with both positive pressure and full vacuum conditions, the VT325 serves as a high‑frequency, stable and reliable pneumatic switching component for general industrial automation equipment.

2. Основни ключови характеристики

--Директна структура на тарелката и стартиране при нулево налягане

     Не се изисква минимално работно налягане. Той работи стабилно в пълен диапазон на положително налягане от 0–1,0 MPa. The vacuum version supports working pressure down to -101.2 kPa, fully adaptable to low‑pressure, vacuum and high‑pressure working scenarios.

--6‑в‑1 многофункционален дизайн за универсален тръбопровод

     By changing port connection modes, a single valve realizes 6 functional modes, including NC (Normally Closed), NO (Normally Open), flow division and flow selection. Той покрива разнообразни изисквания за пневматична логика с отлична гъвкавост и гъвкава конфигурация.

--Свръхвисок капацитет на потока и бърза реакция

     Снабден с оптимизирани вътрешни канали за потока, вентилът осигурява голям коефициент на поток от C=6,1 dm³/(s·bar). It achieves a fast response time ≤30 ms and supports a maximum switching frequency of 5 Hz, perfectly suited for high‑speed pneumatic switching and high‑flow air supply control.

--Еластично уплътняване и работа без смазване

     Използва висококачествени еластични уплътнителни материали за отлична херметичност, ефективност против стареене и дълъг експлоатационен живот. Completely lubrication‑free operation ensures clean gas circuits, environmental friendliness and significantly reduced daily maintenance costs.

-- Компактна структура и гъвкав монтаж

     Миниатюрното и компактно тяло спестява място за монтаж. Поддържа методи за окабеляване както с директен изход, така и с гнездо. Оборудван със стандартен незаключващ бутон за ръчно управление за удобно отстраняване на грешки на място, проверка и аварийно ръчно превключване.

--Монтиране на колектор и силна съвместимост

     Поддържа сглобяване на плътен колектор и инсталация за подреждане. Съвместим по размери със стандартните промишлени вентилни острови, което го прави идеален за модулни централизирани пневматични системи за управление и автоматизирано интегрирано оборудване.

3. Пълни технически спецификации

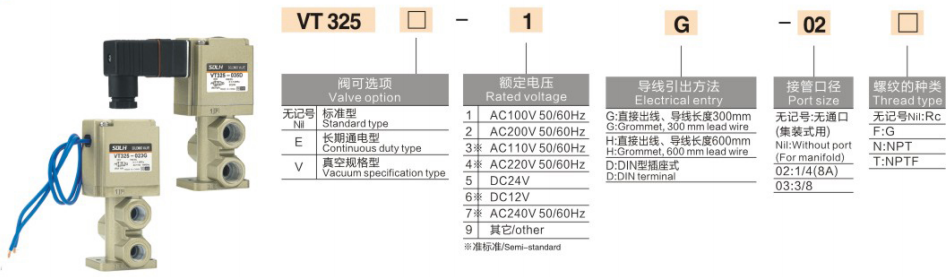

     --Конфигурация на портове: 3-портов, 2-позиционен единичен соленоид

     --Тип на работа: Директно действащ тип тарелка

     --Метод на уплътняване: Високоефективно еластично гумено уплътнение

     --Приложима течност: сгъстен въздух, инертен газ

     --Работно налягане: 0–1.0 MPa; Тип вакуум: -101.2 kPa ~ 0.1 MPa

     --Доказателствено налягане: 1,5 MPa

     --Температурен диапазон на околната среда: 5 ℃ ~ 50 ℃

     --Време за реакция: ≤30 ms (тествано при 0,5 MPa)

     --Максимална работна честота: 5 Hz

     --Смазване: Дизайн без смазване

     --Ръчна работа: Стандартен незаключващ тип; тип заключване на инструмента по избор

     --Размер на порта: Rc 1/4, Rc 3/8

     --Напрежение на бобината: DC24V, AC110V, AC220V и персонализирани опции

4. Типични сценарии за приложение

     --Пневматично управление за автоматизирани производствени линии, роботизирани ръце и затягащи устройства

     --Системи за издухване на прах, струя с течност и вакуумна адсорбция и вакуумно прекъсване

     --Опаковъчни, печатни, текстилни и дървообработващи машини

     -- Автоматизирано оборудване, изискващо стартиране при нулево налягане, съвместимост с вакуум и високочестотно превключване

     -- Централизирани вентилни острови и колекторни модулни пневматични контролни вериги

Резюме с едно изречение

     SOLH VT325 3-портов тарелков електромагнитен вентил с директно действие включва стартиране при нулево налягане, пълна вакуумна съвместимост, многофункционално превключване 6-в-1, ултрависок капацитет на потока и производителност без поддръжка, служейки като универсално решение с висока цена-производителност за пневматично превключване с висок поток в системи за индустриална автоматизация.
