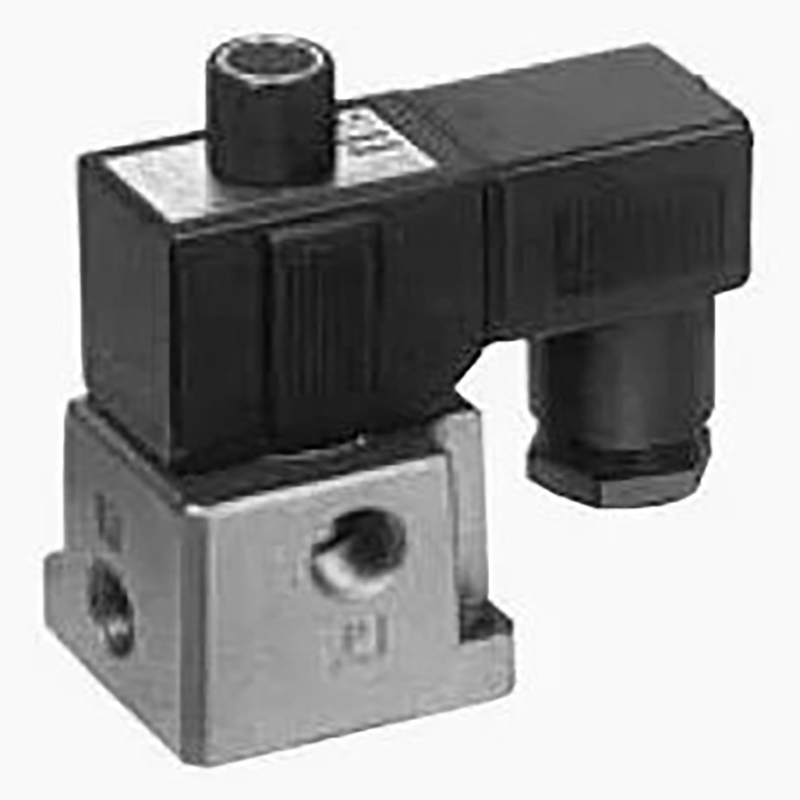

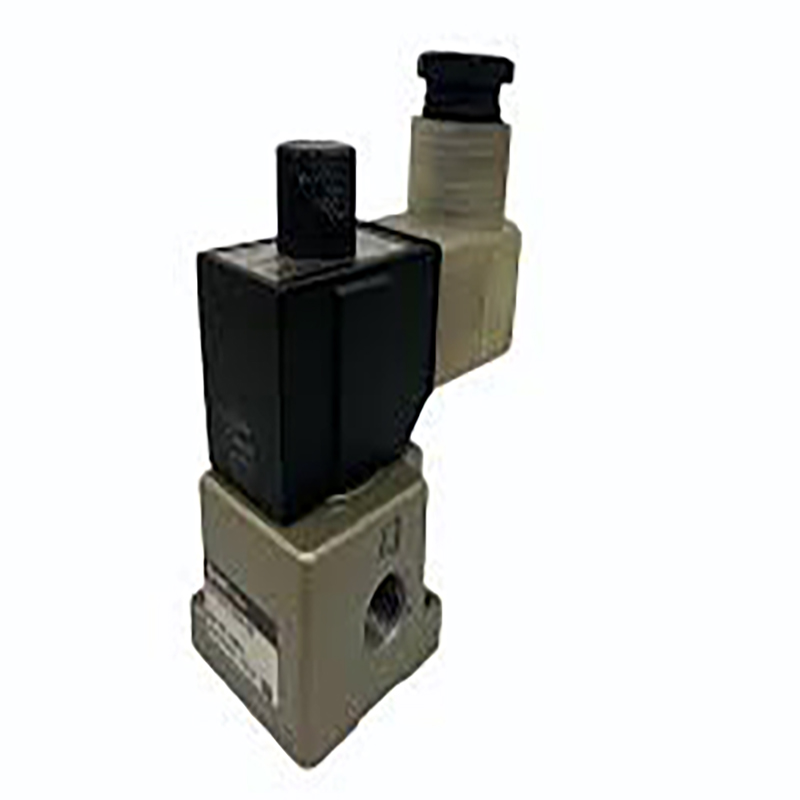

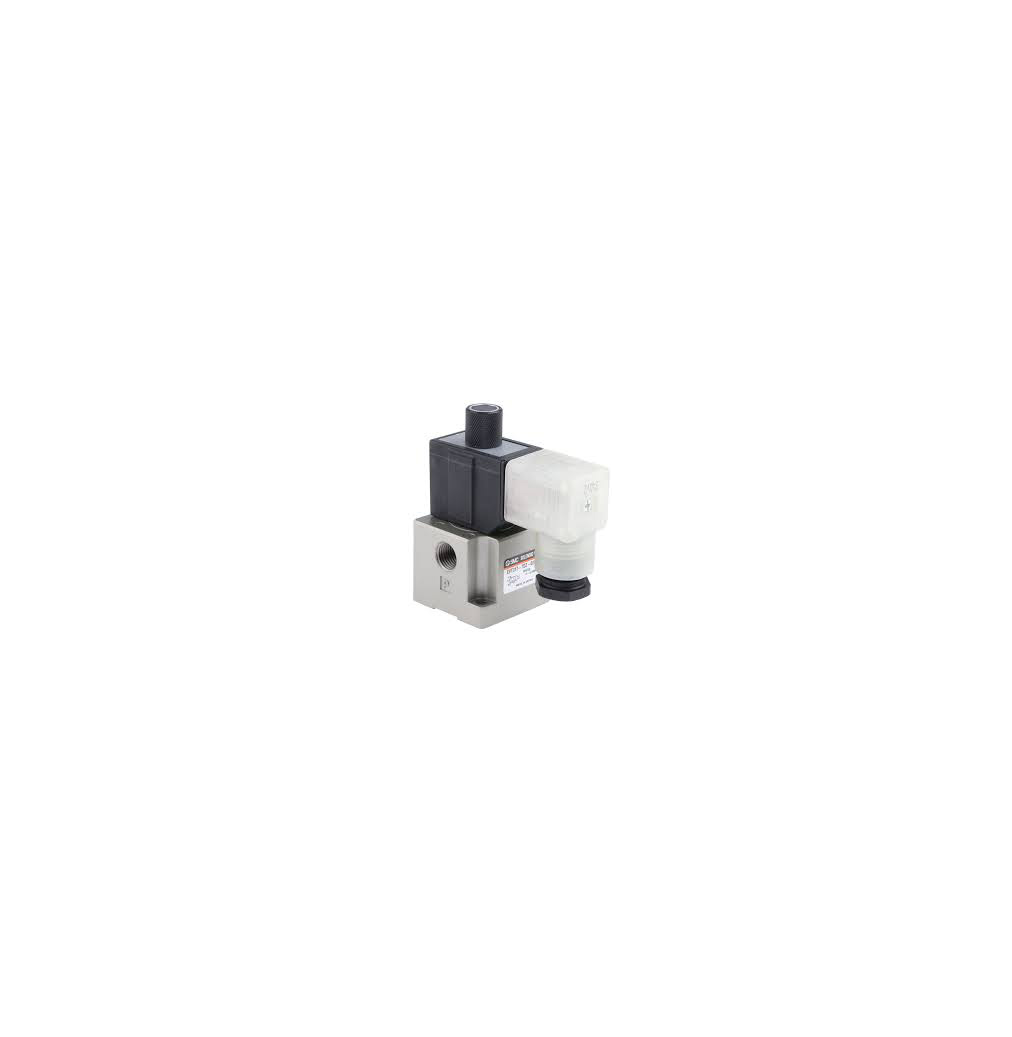

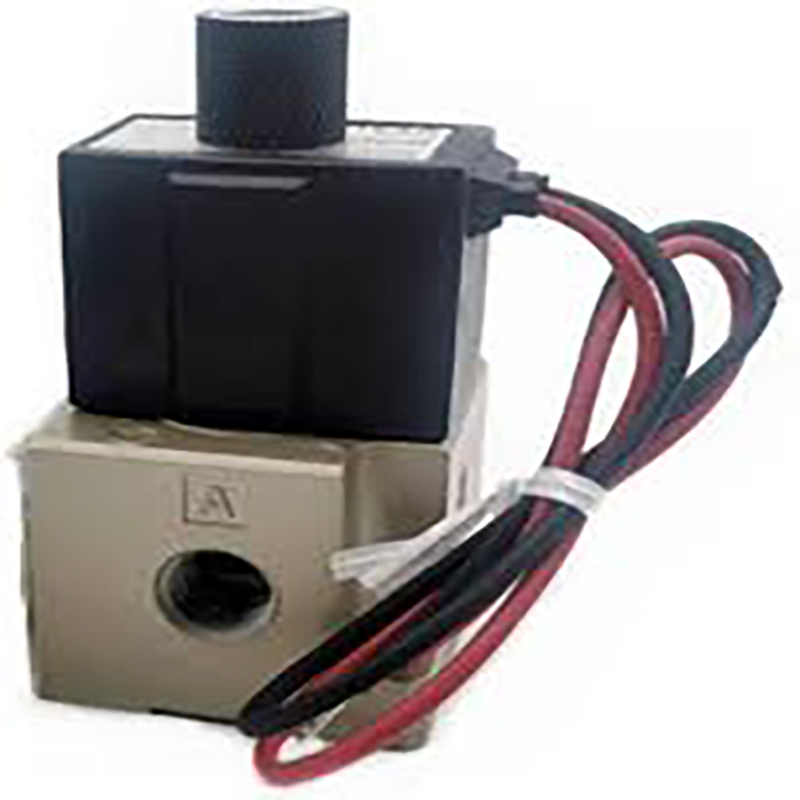

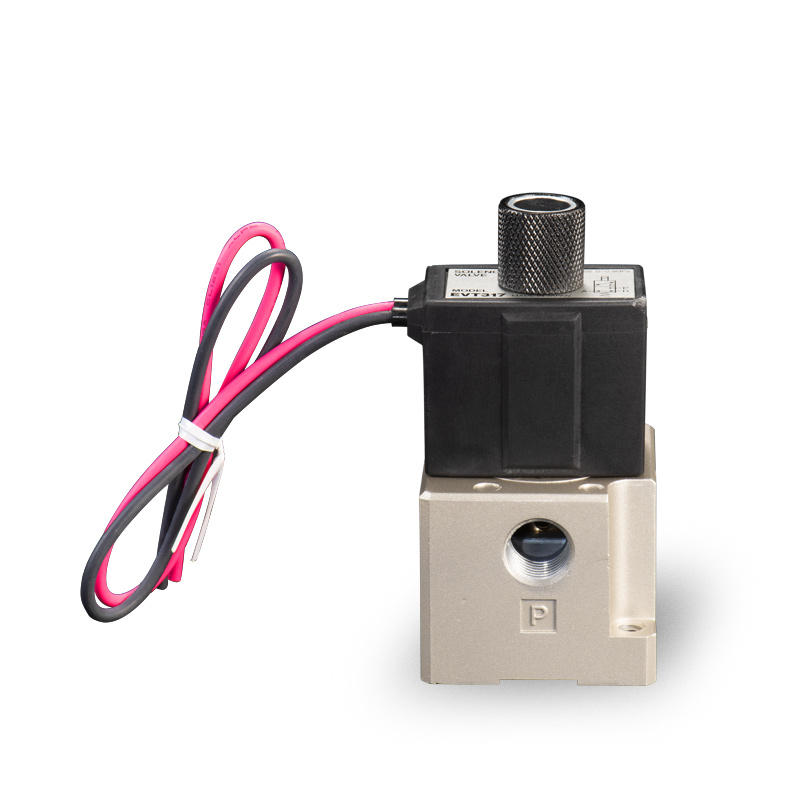

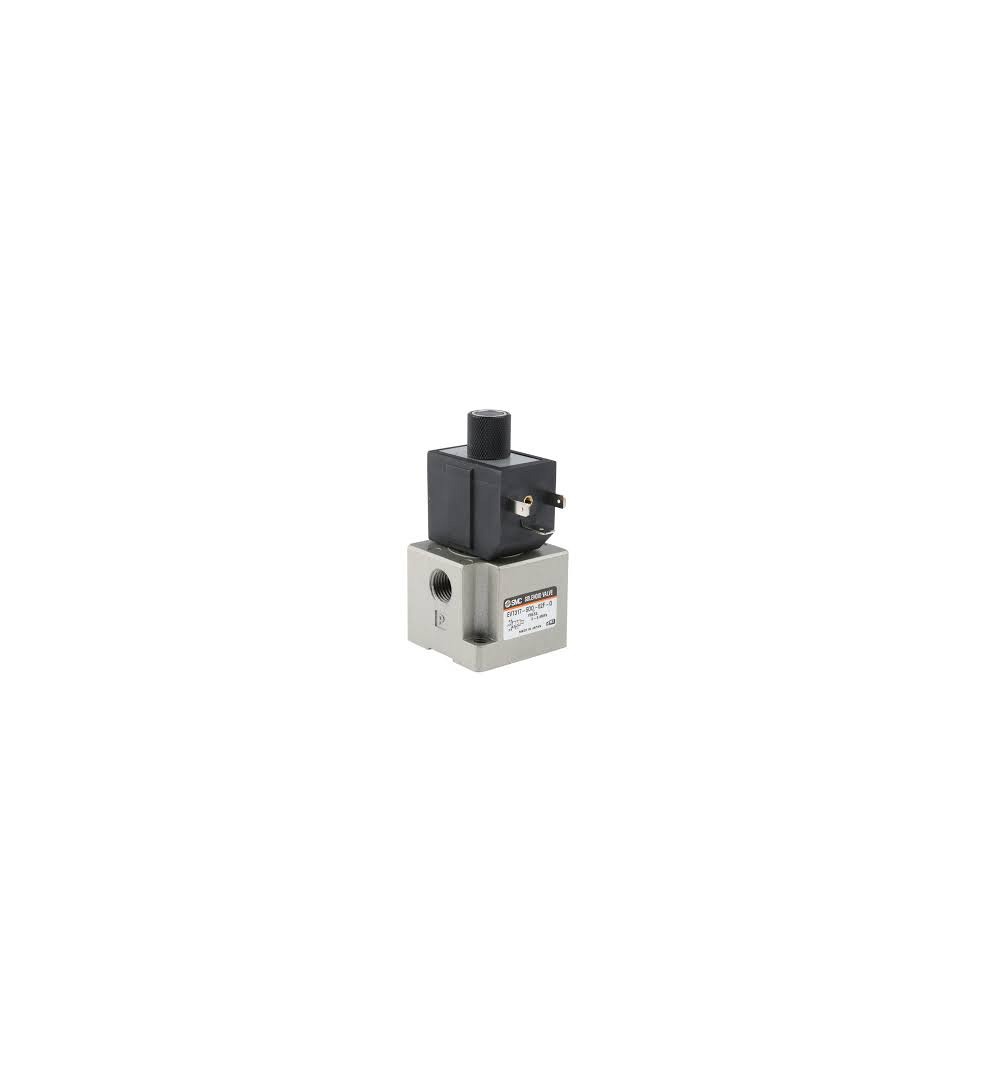

Серия VT317 3-портов електромагнитен клапан – директно действащ тарелков тип

марка:SOLH от Richge Technology

Продуктово позициониране

     Серията VT317 е директно действащ тарелков 3-портов електромагнитен клапан с еластична уплътнителна структура по стандарт SOLH. Разработен за вериги със сгъстен въздух и инертен газ, той реализира включване/изключване на въздушна верига, превключване и контрол на изпускането. Поддържайки стартиране при нулево налягане и работа както с положително налягане, така и с вакуум, този компактен общ превключващ вентил с висок дебит пасва на работните условия с висок цикъл на различни автоматизирани съоръжения.

Основни ключови характеристики

     --Директна конструкция на тарелката със стартиране при нулево налягане Не е необходимо минимално пилотно налягане за работа. Стабилна производителност при пълен диапазон на положително налягане 0–0,9 MPa; Вакуумният вариант поддържа налягане до -101,2 kPa, адаптивен към работни среди с ниско налягане, вакуум и средно високо налягане.

     --6 функции, интегрирани в един вентил, гъвкаво превключване на тръбопроводи6 превключваеми работни режима, включително нормално затворен (NC), нормално отворен (NO), разделител на потока и селекторен вентил. Единична единица задоволява разнообразни изисквания за пневматична верига с изключителна гъвкавост на конфигурацията.

     --Компактно тяло с превъзходен капацитет на потока Мини габаритни размери: 45×89,5×45 mm; коефициент на поток C=2,6 dm³/(s·bar). Бърза реакция в рамките на ≤30 ms и максимална честота на превключване до 10 Hz, идеално подходяща за високоскоростно превключване на въздушния път.

     --Еластично уплътнение и дизайн без смазванеПремиум еластичните уплътнителни компоненти осигуряват надеждна плътност и удължен експлоатационен живот. Работата без смазване поддържа газовите вериги чисти и екологични, като същевременно намалява разходите за рутинна поддръжка.

 Вграден незаключващ ръчен бутон за лесно пускане в експлоатация Стандартният незаключващ ръчен бутон улеснява отстраняването на грешки на място, инспекцията на оборудването и аварийното ръчно превключване, опростявайки процедурите за инсталиране и поддръжка.

     --Монтируем на колектор и силна съвместимост Поддържа сглобяване на колектор и съответства на стандартни системи с клапанни острови, идеални за централизирано пневматично управление и многоклапанни интегрирани контури.

Пълни технически спецификации

     --Оформление на портовете: 3 порта

     --Оперативна структура: Директно действащ тип тарелка

     --Тип уплътнение: Еластично гумено уплътнение

     --Приложима среда: Сгъстен въздух, инертен газ

     --Работно налягане: 0–0,9 MPa; Вакуумен модел: -101.2 kPa ~ 0.1 MPa

     --Доказателствено налягане: 1,5 MPa

     --Температура на околната среда: -10℃ ~ +50℃

     --Време за реакция: ≤ 30 ms

     --Максимална работна честота: 10 Hz

     --Изискване за смазване: Без смазване

     --Ръчна работа: ръчно превключване без блокиране

     --Размер на резбата на порта: Rc 1/4 (02)

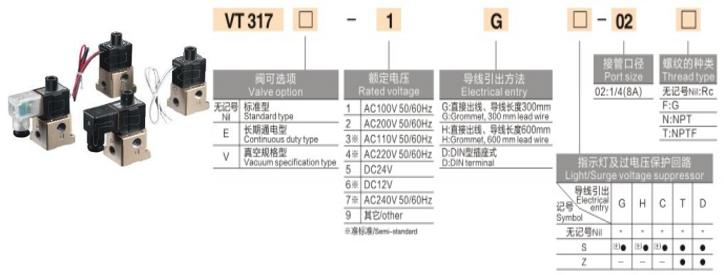

     --Допълнително напрежение на бобината: DC12V / DC24V, AC110V / AC220V и персонализирани напрежения

     --Клас на защита: Прахоустойчива структура4. Типични сценарии за приложение · Пневматични управляващи контури за автоматизирани монтажни линии, роботизирани ръце и затягащи приспособления

     --Системи за издухване на въздух, струйни течности и вакуумна адсорбция

     --Опаковъчни, печатни, текстилни, дървообработващи и хранително-вкусови машини

     --Оборудване, изискващо стартиране при нулево налягане, съвместимост с вакуум, високочестотни цикли и компактно пространство за инсталиране

     -- Централизирани вентилни острови и интегрирани пневматични вериги за управление на колектора

Резюме с едно изречение

     SOLH VT317 директно действащ 3-портов тарелков електромагнитен клапан включва стартиране при нулево налягане, пълна вакуумна съвместимост, шест превключваеми функции, компактна производителност с висок поток и работа без поддръжка, служейки като рентабилен универсален клапан за включване-изключване и контрол на превключване на всички автоматизирани пневматични вериги.
