Пълно представяне на продукта с паралелен въздушен захват MHZ2 / MHZL2

Марка: SOLH от Richge Technology

Общ преглед на продукта

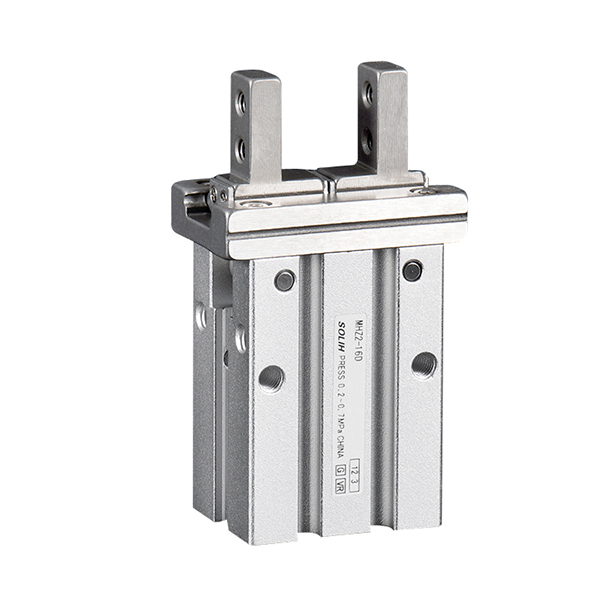

     SOLH MHZ2 (стандартен ход) и MHZL2 (дълъг ход) са синхронни паралелни въздушни хващачи с двойно бутало. Задвижвани от симетрични двойни бутала и прецизни линейни водещи релси, челюстите се отварят и затварят паралелно без отклонение, осигурявайки ултрависока точност при повторение на позиционирането. Налични отвори: 10/16/20/25 mm, поддържащи три режима на работа: двойно действащ (D), единично действащ нормално отворен (S), единично действащ нормално затворен (C). Множество взаимозаменяеми стилове на челюстите и оформления на портовете на тялото са по избор, съвместими с M9BW магнитни превключватели за откриване на сигнали за отворено/затворено положение за блокировка на PLC.

     -- MHZ2: Стандартен универсален грайфер с къс ход, проектиран за автоматизирано масово производство с висока скорост и висок цикъл

     -- MHZL2: Вариант с удължен дълъг ход на отваряне, за обработка на дълбоки кухини и големи детайли

     И двете серии споделят идентични монтажни размери и резервни части, напълно взаимозаменяеми с внесени еквивалентни хващачи. Широко разпространен в 3C електроника, прецизен хардуер, автоматизация на опаковки и малки станции за зареждане/разтоварване на детайли.

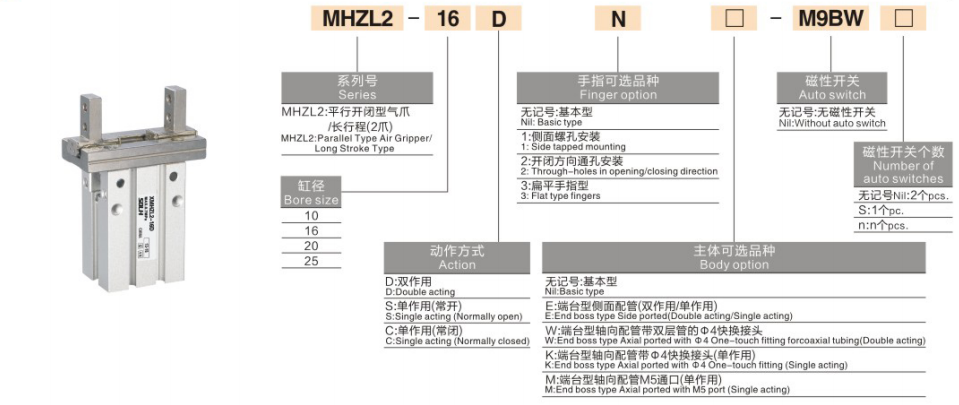

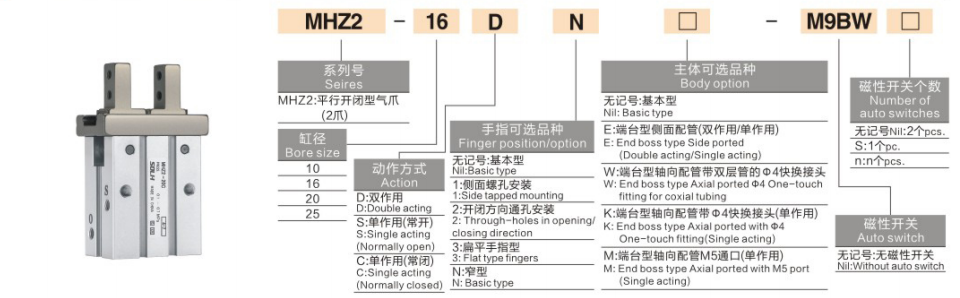

Пълно правило за кодиране на модела

    Универсален формат:Серия-Отвор-Действие-Опция за челюст-Опция за порт на тялото-Модел на магнитен превключвател-Количество на превключвателя

 1. Дефиниция на кодов сегмент

   1.1 Серия

     -- MHZ2: 2-челюстен успореден грайфер със стандартен ход

     -- MHZL2: Двучелюстен паралелен захват с дълъг ход

   1.2 Диаметър на отвора: 10 / 16 / 20 / 25 мм

   1.3 Режим на действие

     -- D: Двойно действащ – Въздух в затягане, обратен въздух за освобождаване, максимална сила на затягане, стандарт за масово производство

     -- S: Еднодействащо NO Нормално отворено – Скоби за подаване на въздух; пружината се освобождава автоматично при изключване на захранването, избягва смачкване на детайла на станции за горещо щамповане

     -- C: Еднодействащ NC Нормално затворен – освобождава подаването на въздух; пружината поддържа силата на затягане без въздушно налягане, предотвратява изпускането на детайла за манипулиране на робота отгоре

   1.4 Опция за челюст

     -- Празно: Стандартна основна челюст

     -- 1: Челюст със странична резба за монтиране на разширени персонализирани приспособления

     -- 2: Челюст с проходен отвор с проникващи болтове за фиксиране на приспособлението

     -- 3: Тънка плоска челюст за тънки листове и детайли с тясна междина

     -- N: Челюст с тясна ширина, тънък корпус за компактно ограничено разположение на оборудването

   1.5 Оформление на портовете на тялото

     -- Празно: Стандартни странични отвори за въздух

     -- E: Краен тип порт (съвместим с единично/двойно действие)

     -- W: Краен аксиален порт, предварително инсталиран Φ4 двоен пуш-ин фитинг (само с двойно действие)

     -- K: Краен аксиален порт с фитинг Φ4 за вкарване (само с едно действие)

     -- M: Краен аксиален M5 порт с права резба (само с едно действие)

  1.6 Магнитен превключвател

     -- Празно: Без превключвател за откриване на позиция

     -- M9BW / M9BL: Стандартен магнитен рейд превключвател за обратна връзка отворен/затворен статус

   1.7 Суфикс на количеството за превключване

     -- Празно: 2 броя превключватели като стандарт, откриват двете позиции на затягане и освобождаване

     -- S: 1 бр единичен превключвател за единичен мониторинг на състоянието

  2. Поръчайте референтни примери

   2.1 MHZ2-16D-N-M9BW

     -- Грайфер със стандартен ход, отвор 16, двойно действащ, тясна челюст, 2 бр. M9BW магнитни превключватели, основно тяло на страничния порт.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Грайфер с дълъг ход, отвор 20, двойно действащ, плоска тънка челюст, тяло на крайния страничен порт, единичен магнитен превключвател M9BW.

MHZ2 СРЕЩУ MHZL2 Основна сравнителна таблица

Споделена вътрешна структура и основни предимства (MHZ2 & MHZL2)

  1. Симетрично синхронно задвижване с двойно бутало

     -- Ляво и дясно бутало натискат челюстите синхронно с балансирано напрежение, без странично изместване или приплъзване при усукване по време на захващане, стабилно позициониране за микрокомпоненти като чипове и печатни платки.

  2. Високоустойчива на износване линейна направляваща релса

     -- Водеща релса от твърда хромирана сплав, съчетана с PTFE самосмазващи се плъзгачи, ниско триене и силна устойчивост на удар. Предварително напълнена дълготрайна грес от фабриката, съвместима с безмаслена въздушна верига.

  3. Свръхвисока повторяема точност на позициониране

     -- ±0,01 mm повторяемост във всички 10~25 отвора, нулево измерение за прецизна електроника и хардуерно бране.

  4. Многоъгълен универсален монтаж

     -- Резбовани монтажни отвори отдолу, от двете страни и отгоре на тялото; челюстите поддържат страничен кран, проходен отвор, плоски и тесни стилове, монтирани хоризонтално, вертикално или обърнати.

  5. Три безопасни режима на нулиране на пружината

     -- Двойно действащ D: Стабилна постоянна сила на затягане за 24 часа непрекъснато масово производство

     -- Еднодействащ S NO: Автоматично освобождаване при прекъсване на захранването, предпазва частите от смачкване в станции за горещо пресоване/щамповане

     -- Еднодействащ C NC: Постоянно затягане без подаване на въздух, елиминира риска от падане на детайла за надземния робот EOAT

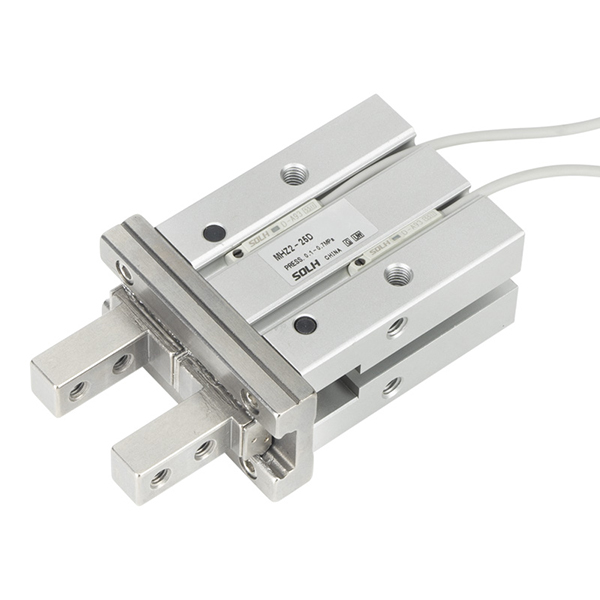

  6. Интегрирано магнитно откриване на позицията

     -- Вграден магнитен пръстен в тялото на цилиндъра; Превключвател M9BW предава цифров сигнал към PLC, за да прецени присъствието на детайла и състоянието на челюстта за автоматизирана логика на блокировка.

  7. Диверсифицирано интегрирано оформление на портове

     -- Опции за стандартен страничен порт, краен страничен порт, аксиални предварително монтирани фитинги за пуш-ин опростяват маршрутизирането на тръбите без допълнителни адаптери за краен ефектор на робота.

Единна универсална таблица с технически спецификации

Теоретична сила на затягане @0,5MPa (Единица: N)

Ръководство за избор стъпка по стъпка

  1. Избор на ход

     -- Малки тънки части, тесен отвор, изискват висока скорост и честота → MHZ2 стандартен ход

     -- Заготовки с голям размер, изваждане на формата с дълбока кухина, необходимо е широко отваряне → MHZL2 дълъг ход

  2. Избор на режим на действие

     -- 24 часа непрекъснато производство, максимизиране на силата на затягане → D двойно действие

     -- Станция за горещо пресоване / щамповане, предотвратява смачкване на детайла след загуба на мощност → S еднодействащ НЕ

     -- Зареждане/разтоварване отгоре на робот, избягвайте изпускане на част при прекъсване на захранването → C еднодействащ NC

 3. Избор на стил на челюстта

     -- Компактно мини приспособление с ограничено пространство → N тясна челюст

     -- Тънки листове, печатни платки, работа с тесен процеп → 3 плоски тънки челюсти

     -- Необходимо е да се монтират разширени персонализирани приспособления → 1 челюст със странична резба / 2 челюсти с проходен отвор

 4. Избор на оформление на порт на тялото

     -- Фиксирана обикновена работна станция, стандартно насочване на тръбите → празно стандартно тяло на страничния порт

     -- Робот EOAT, рационализирано оформление на тръбите → W/K/M аксиално предварително инсталирано тяло на порта за натискане

     -- Тясно тръбно пространство отстрани на шкафа → Корпус на пристанището от E края

 5. Избор на откриване на позиционен сигнал

     -- Напълно автоматична производствена линия, PLC се нуждае от обратна връзка за състоянието на детайла и челюстта → Оборудвайте M9BW магнитни превключватели (2 бр. по подразбиране)

     -- Просто ръчно приспособление без автоматична сигнална логика → Основен модел без магнитен превключвател

Типични сценарии за приложение в индустрията

  1. MHZ2 Стандартно приложение за ход

     -- 3C Electronics: Високоскоростно сортиране и избиране на печатни платки, чипове, конектори, малки пластмасови части

     -- Прецизен хардуер: Високочестотно зареждане/разтоварване на микровалове, винтове, щамповани миниатюрни компоненти

     -- Машини за опаковане: Позициониране и затягане на капачки за бутилки, малки кашони и етикети

     -- Оборудване за оптична инспекция: Мини приспособление за позициониране на части за станции за визуално откриване

  2. MHZL2 Приложение с дълъг удар

     -- Големи пластмасови части, дебели плочи и захващане на многослойни подредени материали

     -- Изхвърляне на част от формата с дълбока кухина, спомагателно леене под налягане, изваждане на големи детайли

     -- Картонени опаковки, твърди пластмасови кутии и прехвърляне на извънгабаритни детайли

     -- Краен ефектор на робот за обработка на материали със смесен размер и много спецификации

Решения за стандартни съвпадащи пневматични вериги

  1. Верига 1: Хващач с двойно действие за линии за масово производство

     -- AFC модул за обслужване на въздух → 4V210 5/2 електромагнитен клапан → PU6 тръби → MHZ2/MHZL2 хващач (M9BW превключватели, свързани към PLC цифров вход)

  2. Верига 2: Верига за безопасност при изключване на захранването за надземни роботи

     -- AR регулатор на налягането → 3V 3/2 електромагнитен клапан → MHZ2-XXC еднодействащ NC щифт с дълъг ход

  3. Верига 3: Мини ръчна верига за опростено приспособление

     -- AC1500 мини въздушен сервизен модул → 3F крачен клапан → PU4 тънка тръба → MHZ2-10D миниатюрен стандартен грайфер

Предпазни мерки при работа и поддръжка

     -- Инсталирайте прецизен въздушен филтър от серия AF 5μm преди ръкохватката; навлизането на прах във водещата релса причинява задръстване и драстично съкращава експлоатационния живот.

     -- Подравнете стриктно центъра на тежестта на детайла с централната ос на челюстта; ексцентричното едностранно тежко натоварване води до неравномерно износване на релсата.

     -- Поддържайте стабилно въздушно налягане от 0,4 ~ 0,5 MPa за работа с висок цикъл; избягвайте дългосрочна непрекъсната работа при пълно налягане от 0,7MPa.

     -- Резервно пространство на буфера за магнитни превключватели, за да се предотврати повреда на сондата от високоскоростен удар на челюстта.

     -- Не използвайте в среда със силна киселина, основа или органичен разтворител с висока концентрация за дълги периоди от време; уплътнителните компоненти ще корозират и ще се повредят преждевременно.

Резюме с едно изречение

     SOLH MHZ2 стандартни високочестотни и MHZL2 паралелни пневматични хващачи с дълъг ход приемат линейна направляваща структура с двойно бутало с ±0,01 mm точност, D/S/C три режима на действие и множество взаимозаменяеми челюсти и опции за портове, оборудвани с M9BW магнитни превключватели за положение, широко използвани за 3C, хардуер, опаковъчен робот EOAT автоматично затягане на детайла, бране и трансфер.
