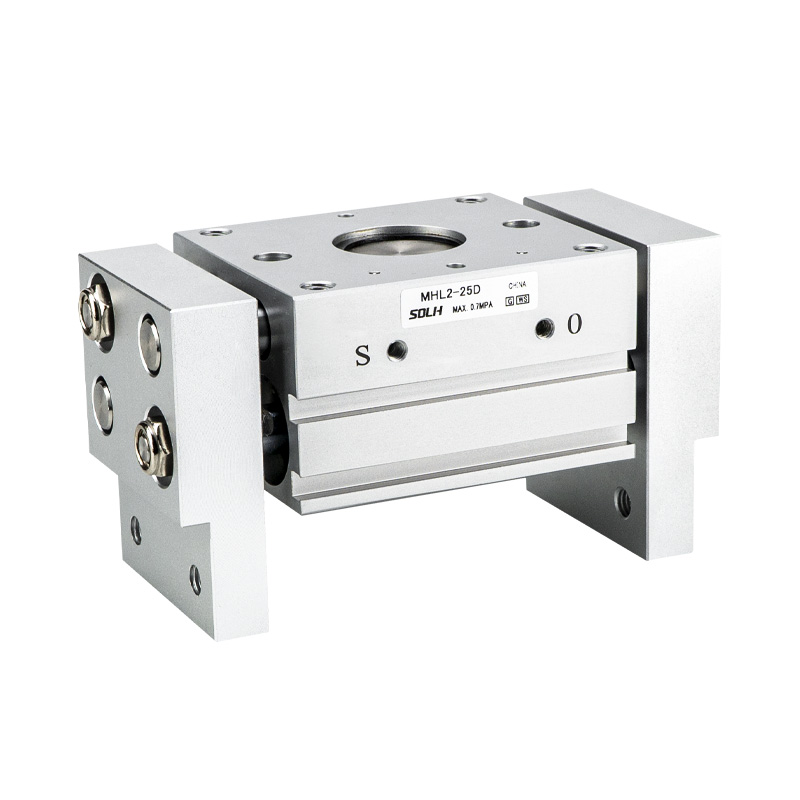

Серия MHL2 Паралелен пневматичен захват с широко отваряне

Марка: SOLH от Richge Technology

Общ преглед на продукта

      Серията SOLH MHL2 е синхронен паралелен грайфер с широк ход на зъбна рейка и пиньон. Основни предимства: мощна сила на затягане, ултра-широк ход на отваряне, висока структурна здравина и разнообразни опции за монтаж. Подходящ за транспортиране на тежки и големи детайли, захващане на детайли с широк размер и паралелно затягане с голямо натоварване. Широко разпространено при автоматизирано товарене/разтоварване, приспособления за машинни инструменти и опаковъчни машини.

Основна структура и принцип на работа

     -- Трансмисия: Рейка и пиньон механизъм осигурява синхронно движение на челюстта без изместване; оформлението с двойно бутало осигурява силна сила на затягане в компактни контури.

     -- Конструкция: Корпус от алуминиева сплав, челюсти от неръждаема стомана, вграден магнитен пръстен. Всички въртящи се валове имат импрегнирани с масло лагери от смола плюс интегрирани уплътнения за почистване на прах, добра устойчивост на прах и удължен експлоатационен живот.

     -- Режим на работа: Само с двойно действие (D), без вариант с едно действие. Вграден регулируем дросел за плавен контрол на скоростта. Четири слота за монтиране на магнитен превключвател за гъвкаво оформление за откриване на позиция.

     -- Избор на ход: 3 стандартни хода на отвор: D (къс) / D1 (среден) / D2 (дълъг), съвместими със затягане с външен диаметър и захващане с вътрешен диаметър за различни ширини на детайла.

     -- Точност на позициониране: Точност на повторение на позициониране ±0,1 mm, стабилна производителност на затягане при тежки условия на натоварване.

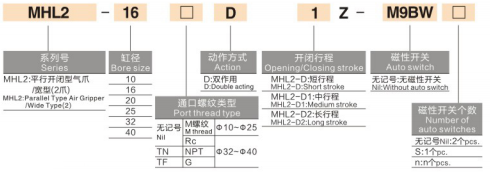

Пълно правило за кодиране на модела

  1. Пример за модел: MHL2-32D2-TF-M9BW

  2. Стандартна справка за поръчка

  MHL2-40D2-TF-M9BL Отвор 40, дълъг ход D2, порт с резба G, вграден магнит, превключвател M9B с 3 м кабел.

Универсални основни технически спецификации

Референтна таблица за ход и сила на затягане (0,5 MPa, стандартна точка на затягане)

⚠️ Забележка: Референтно разстояние на скобата: 40 мм за ø10~25; 80 мм за ø32~40. Ефективната сила на затягане намалява, когато удължаването на челюстта се увеличи. Коефициент на безопасност ≥1,5 трябва да бъде запазен по време на проверката на товара.

Предпочитани сценарии за приложение за MHL2

     -- Тежки / извънгабаритни детайли, изискващи силна сила на затягане и широк ход на отваряне, като тежки тръби, плочи и тави за материали

     -- Приложения, изискващи синхронно паралелно движение без отклонение, с гъвкаво многопосочно оформление на монтаж

     -- Склонни към прах тежки работни условия (зареждане на машинен инструмент, обработка на отливки), изискващи надеждна устойчивост на прах и дълъг експлоатационен живот

     -- Системи, които се нуждаят както от захващане с външен диаметър, така и от захващане с вътрешен диаметър, съвместими с множество размери на части чрез 3-тактови опции

Основни насоки за избор и кандидатстване

     -- Първо определете натоварването, преди да изберете отвора: Изчислете необходимата сила на затягане въз основа на теглото на детайла, дължината на удължението на челюстта и коефициента на безопасност ≥1,5, след което съпоставете съответния размер на отвора.

     -- Изберете ход според ширината на детайла: Приоритетна последователност D(къс) → D1(среден) → D2(дълъг), избягвайте излишния прекомерен ход.

     -- Откриване на позиция: Оборудвайте с магнитни превключватели от серия D-M9□ (NPN/PNP/безконтактни) за обратна връзка за отворена/затворена челюст; четири слота за монтаж позволяват гъвкаво разположение.

     -- Конфигурация на монтаж и порт: ø10~25 приема M5×0.8; ø32~40 изберете Rc1/8 с резба TN/TF/NPT. Изберете нарязана / проходна / странична основа за монтаж според монтажната повърхност.

     -- Защита от прах и поддръжка: Стандартно интегрирано скрепер за прах. Добавяне на -X85/-X86 прахоустойчива персонализирана версия за силно прашни среди; редовно почиствайте лагерите и уплътнителните пръстени.

Резюме с едно изречение

     SOLH MHL2 зъбна рейка и зъбно колело, паралелен пневматичен захващач с широк ход, осигурява голяма сила на затягане с тритактови опции, вградена прахоустойчива конструкция и многопосочен монтаж, съвместим със захващане с външен и вътрешен диаметър, идеален захващащ елемент за тежки условия за зареждане на машинни инструменти, обработка на плочи и тави и оборудване за автоматизация на опаковки.
