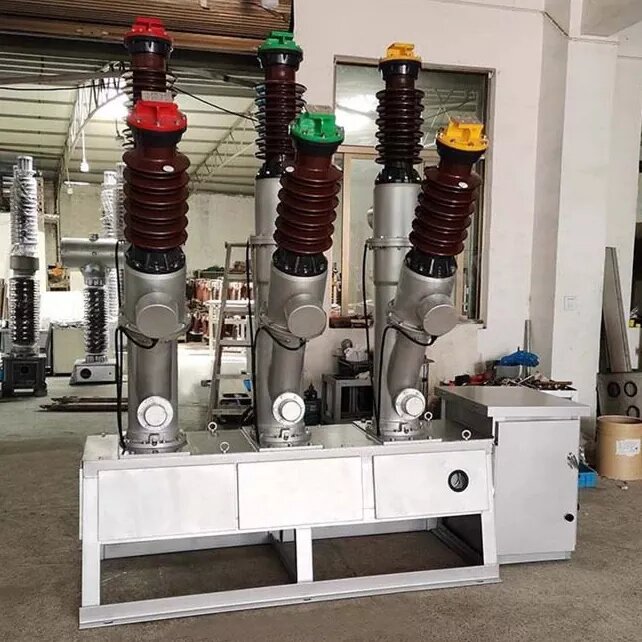

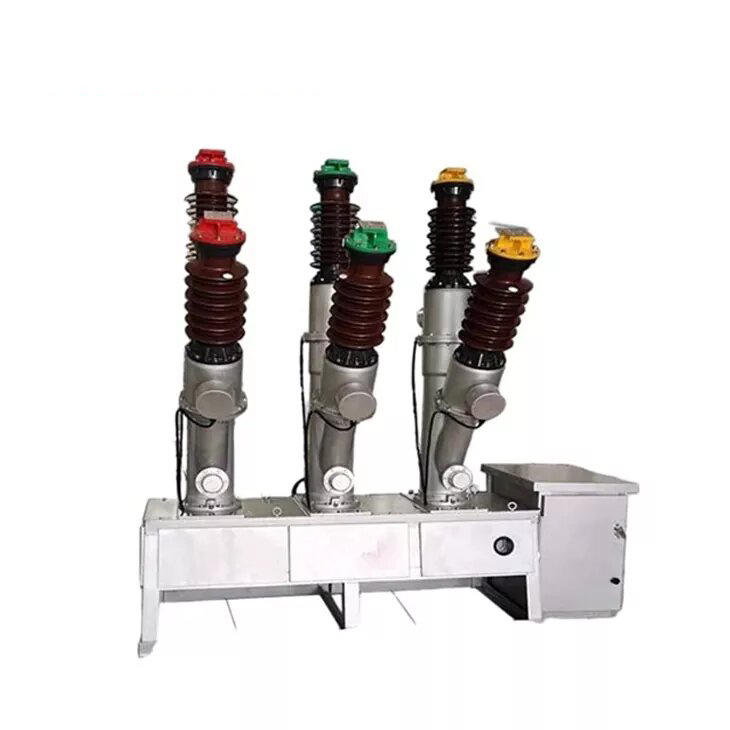

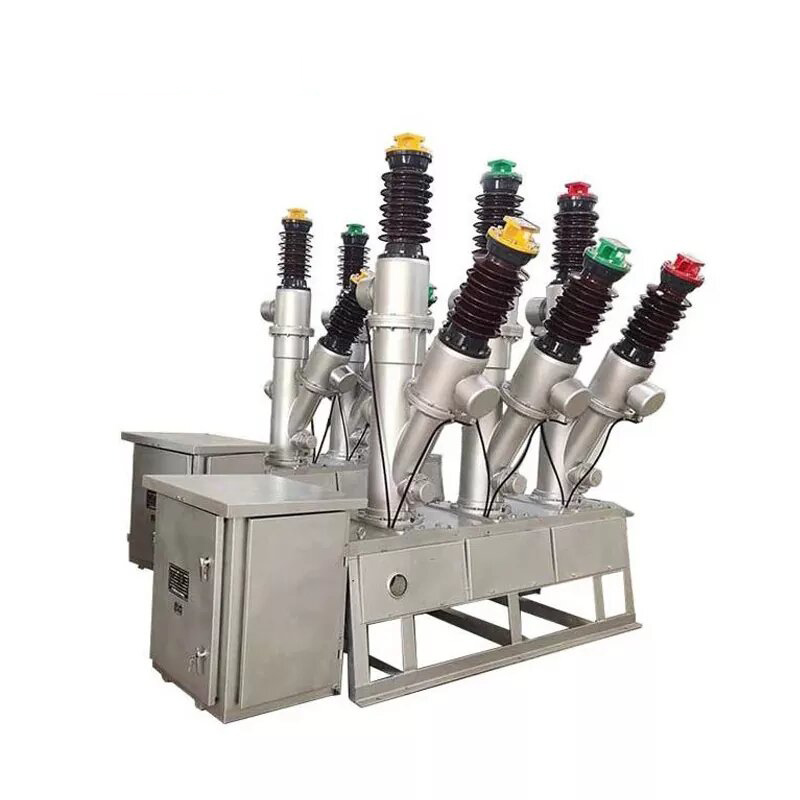

LW8-40.5 35kV Външно променливо променливо напрежение SF6 прекъсвач на веригата

LW8-40.5 35kV външно променливо променливо напрежение SF6 прекъсвач на веригата

       LW8 (A) -40.5 Външен прекъсвач на веригата AC SF6 е трифазно, 50Hz външно електрическо устройство с високо напрежение, проектирано за използване в захранващи системи с номинална напрежение от 40,5 kV. Той използва SF6 газ като овладяване на дъгата и изолационна среда, с механизъм за удължаване на сгъстената газова дъга, осигурявайки превъзходна способност за прекъсване. Този прекъсвач е подходящ за приложения в захранващите подстанции, електроцентрали и разпределителни мрежи, където може надеждно да превключва както номинални, така и токове с късо съединение. Той също е идеален за използване като прекъсвач на връзки или за изключване на кондензаторни банки. Устройството включва вграден трансформатор на ток за измерване и защита, което го прави отличен избор за надграждане на по-стари прекъсващи системи.

Структура на продукта

Breaker разполага с дизайн на порцеланова колона с три различни фази, всяка от които е оборудвана с отделна камера за изгаряне на дъга, пълна със сгъстен въздух. Трифазният газ е свързан с медни тръби. Ключовите компоненти на прекъсвача включват корпуса на порцелана, текущ трансформатор, камера за гасене на дъга, абсорбатор, работен механизъм, кутия за предаване, основна рамка, свързващи пръти и пружини. Порцелановият ръкав служи като опора и изолация за свързване на основната верига на прекъсвача към захранващата система. Той също така представлява част от съда под налягане, осигурявайки здрава якост и гарантира херметичност.

Приложения:

 Предаване и разпределение на силата: Подходящо за използване в подстанции, трансформаторни станции и мрежи за разпределение на мощността.

 Операции за превключване: Ефективно обработват номинални токове, токове на късо съединение и изключване на аварийни връзки.

 Защита на банката на Capacitor: Може безопасно да изключите банките на кондензаторите, като гарантира гладки системни операции.

  Ideal подмяна: Чудесен вариант за подмяна на по -стари, остарели прекъсвачи в системата.

Условия на околната среда:

 Невероятност: до 3000 метра над морското равнище.

 Температура на амбиента: от -30 ° C до +45 ° C.

 Ниво на замърсяване: Подходящо за среди, класифицирани като ниво II, III или IV.

 ХОМИСТОВЕ: Средната дневна влажност не надвишава 95%, като средномесечната стойност не е повече от 90% (при 25 ° C).

 Налягане на вятър: Не надвишава 700PA, еквивалентно на скоростта на вятъра до 34 m/s.

 Условия за използване: идеални за области, свободни от запалими материали, рискове за експлозия, химическа корозия и тежки вибрации.

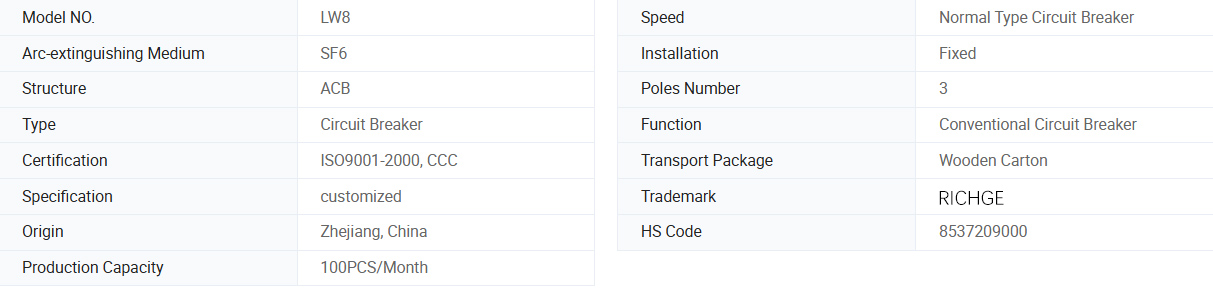

Основна информация.

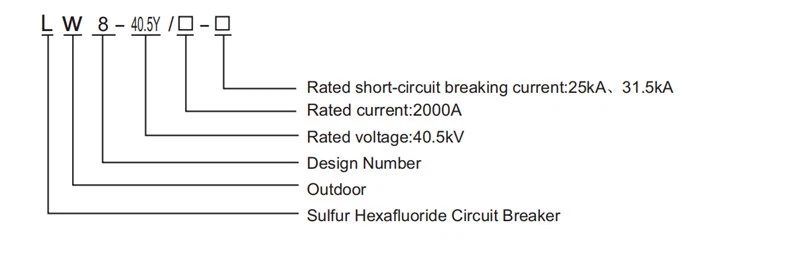

Описание на модела

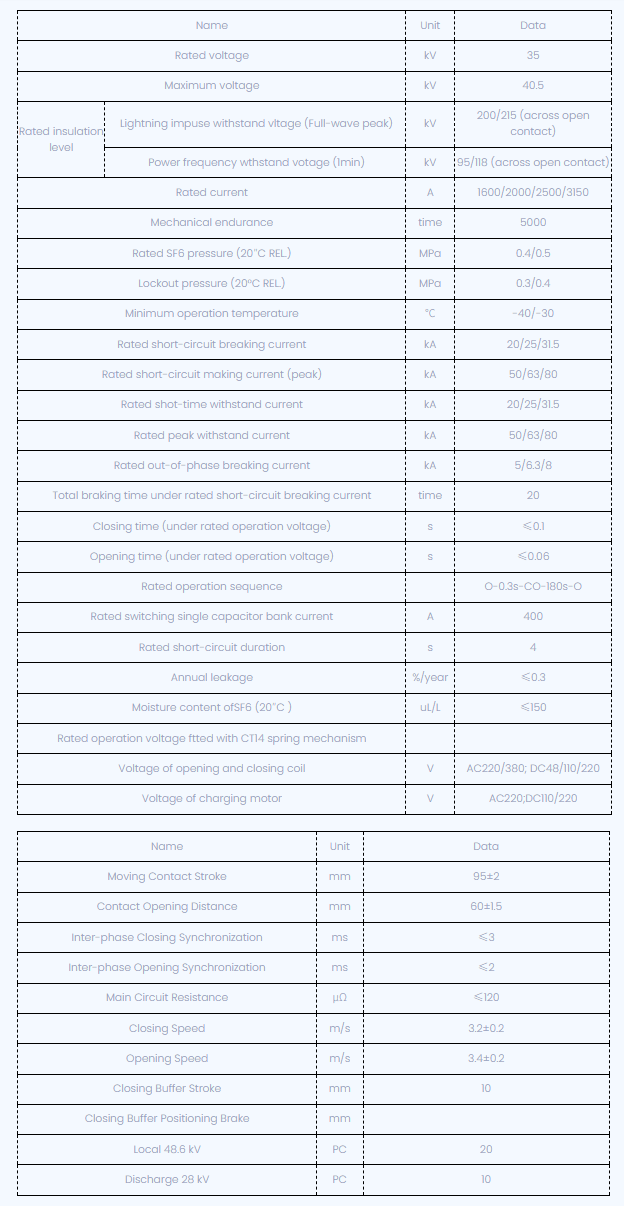

Технически параметри

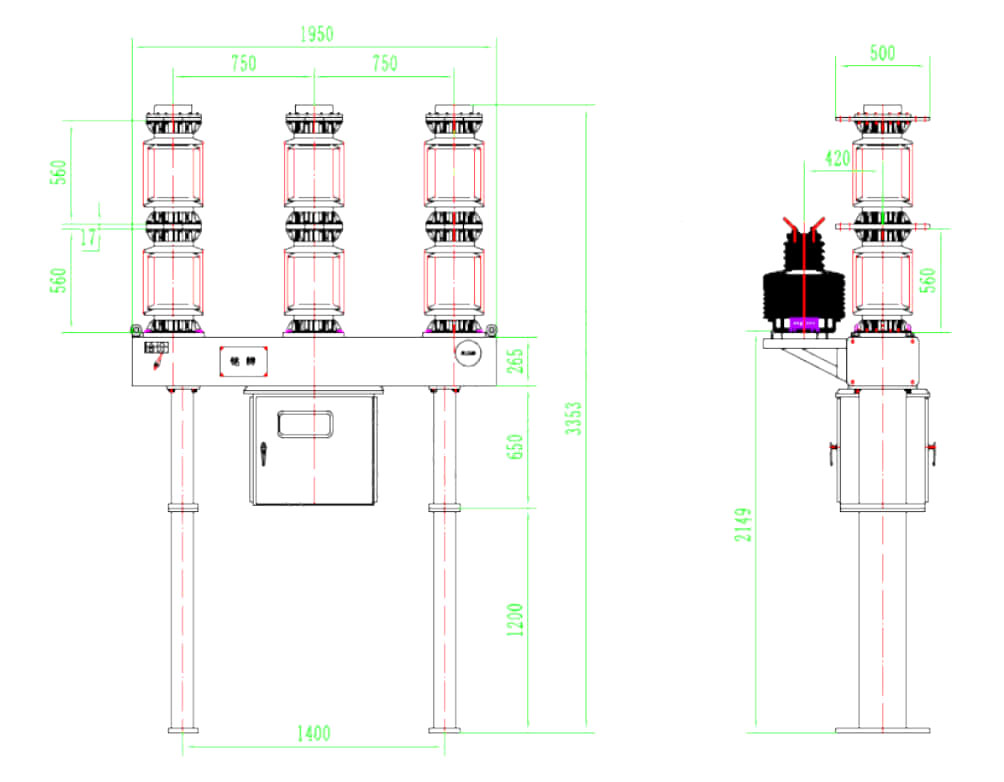

Техническа рисунка

LW8-40.5 SF6 Инструкции за поръчка на прекъсвач

1: Модел на прекъсвач, спецификации;

2: Номинални електрически параметри (напрежение, ток, разрушаване на тока и т.н.)

3: условия на околната среда (температура на околната среда, надморска височина, ниво на замърсяване на околната среда);

4: Работно напрежение на задвижването и напрежението на двигателя;

5: Съотношение на числото, тока и комбинация от ниво на вътрешни или външни токови трансформатори. Вторично натоварване;

6: Име и количество резервни части, специални инструменти и оборудване (трябва да бъдат поръчани отделно).

Често задавани въпроси

1. Вие сте търговска компания или производител?

  Ние сме професионална фабрика с 10 -годишен опит в областта на високо и ниско напрежение, подстанция, трансформатори, кутии за разпределение на кабели и различно електрическо оборудване, като вакуумни прекъсвачи, превключватели за прекъсване на товара и т.н.

  Нашата фабрика е отличен доставчик на Държавна Grid Corporation of China.

2. Приемате ли персонализирани услуги?

   Ние предлагаме OEM/ODM услуга и можем да отпечатаме вашето лого на продукта. Нашият професионален екип за технически и оферти може да осигури задоволителен проект според вашия чертеж и параметри.

3. Какъв е вашият MOQ?

     Нашият MOQ е 1 парче.

4. Колко време е времето за доставка на доставката ви?

   Зависи от изискването и количеството на вашия продукт. Като цяло са на разположение 5 ~ 10 работни дни.

5. Как решавате проблеми с качеството?

   Моля, предоставете подробни снимки на проблеми с качеството.  Нашият отдел за техническо и качествено тестване ще анализира. Ще направим задоволително решение в рамките на 2 дни.

6. Какви са вашите условия за плащане?

     30% t/t предварително, 70% преди изпращане.  West Union, L/C също са приемливи.
