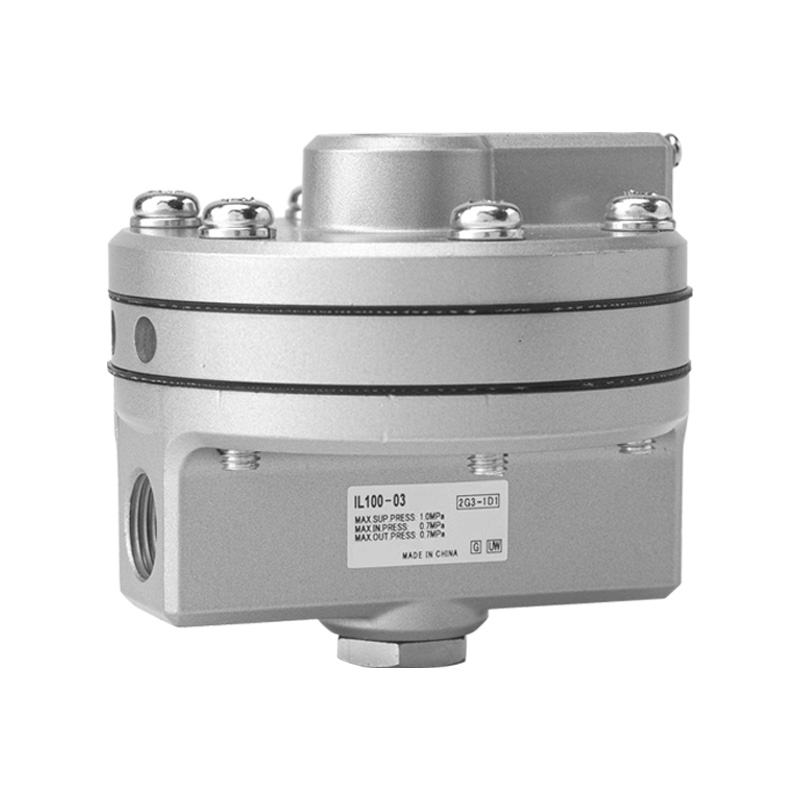

IL100 серия 1:1 прецизно усилвателно реле (пневматичен усилвател)

Марка: SOLH от Richge Technology

Продуктово позициониране

     Серията IL100 е прецизно усилвателно реле 1:1, напълно взаимозаменяемо с оригиналните модели на SMC, известно още като пневматичен усилвател на сигнала или усилвател на обема. Неговата основна функция е да преобразува управляващите сигнали за нисък поток в изходен въздух с висок поток с еднакво налягане. Той ефективно решава проблеми с бавната реакция, причинени от дълги тръбопроводи и пневматични задвижващи механизми с голям обем, като се отличава с изключителна прецизност, ултра-голям капацитет на потока и ултра-бърза скорост на реакция.

 Основна функция и принцип на работа

  1. Фундаментална дефиниция

       Пневматичен усилвател на сигнала и обема с прецизно проследяване на налягането 1:1 (налягането на изхода е строго равно на налягането на входния сигнал).

  2. Операционна логика

     --SIG (Сигнален порт): Получава контролно налягане за нисък поток от позиционери или регулатори на налягане

     --SUP (захранващ порт): Свързване към основно захранване със сгъстен въздух, максимално захранващо налягане 1,0 MPa

     --OUT (Изходен порт): Доставя въздух с висок поток при същото налягане за задвижване на големи задвижващи механизми

     --EXH (Изпускателен порт): Бързо изпуска остатъчния въздух, когато налягането на контролния сигнал падне

 3. Основна стойност

     Поддържайте точно сигнално налягане, докато усилвате изходния поток, драстично ускорявайки движението на задвижващия механизъм.

Основни ключови характеристики

   1. Свръхвисок дебит и незабавна реакция

     -- Максимален дебит: 6000 L/min (ANR) при захранващо налягане от 0,7 MPa

     -- Коефициент на поток Cv = 1.1

     --Перфектен за тръбопроводи на дълги разстояния, цилиндри с голям отвор и големи диафрагмени задвижващи механизми

   2. Високоточно проследяване на налягането 1:1

     --Грешка на линейността в рамките на ±1% от пълната скала

     --Хистерезис ≤ 1% пълна скала

     --Прецизно възпроизвеждане на налягането с нулев спад на налягането и без дългосрочно отклонение

   3. Опции за множество портове

     --Размери на портове: 02 (Rc1/4), 03 (Rc3/8)

     --Стандартна резба: Rc; по избор NPT (наставка N), G паралелна резба (наставка F)

     --Четири специални порта: сигнал SIG, захранване SUP, изход OUT, изпускане EXH

   4. Широка температура и специални персонализирани версии

     --Стандартен модел: -5 ~ +60 ℃

     --Ниска температура L версия: -30 ~ +60 ℃

     --Версия за висока температура T: -5 ~ +100 ℃

     --Версия S без съдържание на мед: Съвместима с производството на полупроводници и инертен газ с висока чистота

   5. Издръжлива компактна структура

     --Основно тяло: Алуминиева сплав със сребърно антикорозионно покритие

     --Нето тегло: 0,56 кг

     --Два метода на монтаж: Директен монтаж с резба; опционална метална монтажна скоба (суфикс B)

Пълна таблица с технически спецификации

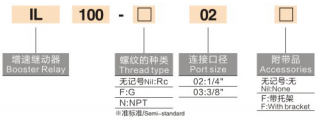

Обяснение на кода на модела (IL100-□-□-□-□)

   Пример: IL100-02-N-L-B

     --IL100: Базов сериен код

     --02 / 03: Размер на порта (1/4" / 3/8")

     --Наставка на резбата: N=NPT резба; без наставка=Rc; F=G резба

     --Суфикс за специална версия: L=ниска температура; T=висока температура; S=без мед

     --B: Снабден с монтажна скоба (без наставка = без скоба)

   Общи стандартни модели

     --IL100-02: Rc1/4 порт, стандартна температура, без скоба

     --IL100-03-B: Rc3/8 порт, стандартна температура, с монтажна скоба

     --IL100-N03-L: резба NPT 3/8, устойчив на ниски температури вариант

Типични сценарии за приложение

     --Вентили за контрол на процеса: Пневматични регулиращи клапани и мембранни задвижващи механизми, съчетани с позиционери за увеличаване на скоростта на задействане

     --Тръбопроводи за инструментален въздух на дълги разстояния: Елиминирайте бавната реакция, причинена от дългите тръби между предавателите и задвижващите механизми

     --Пневматични цилиндри с голям обем: тежкотоварни механични задвижващи механизми за повдигане, затягане и голям ход

     --Високопрецизни контури за позициониране: Пневматични системи, изискващи точно проследяване на налягането и бърза реакция

     -- Полупроводниково и газово оборудване с висока чистота: Вариант S без съдържание на мед за чиста производствена среда

Резюме с едно изречение

     Сменяемото усилвателно реле SOLH IL100 осигурява 1:1 прецизно проследяване на налягането, максимум 6000 L/min висок поток и ±1% висока линейност с ултра-бърза реакция, специално проектирано да елиминира бавното забавяне на задействането в дълги тръбопроводи и пневматични системи с голям обем.
