Ултракомпактен регулатор на налягането от серия ARM5 (ARM5S)

марка:SOLH от Richge Technology

Продуктово позициониране

     ARM5 единичен регулатор модел ARM5S е 14 mm ултратесен бутален регулатор с директно действие с вградена стандартна функция за обратен поток. Той се отличава с малки размери, опционална единична независима инсталация или сглобен колектор, интегрирани конектори за натискане с едно докосване и високо прецизна настройка на налягането. Този мини регулатор е персонализиран за миниатюрни пневматични вериги със строги изисквания за ограничение на пространството.

Структура и принцип на работа

     · Конструкция на директно действащо бутало; релефна версия като стандарт, версия без релеф по избор

     · Стандартната конструкция с обратен поток позволява обратен поток от изходния към входния порт

     · Интегрирани фитинги за натискане, налични в прави и колянови типове за φ4, φ6, 5/32" и 1/4" тръби

     · Две решения за монтаж: директен монтаж на панел и монтаж на DIN шина

     · Изключително леко тяло с тегло само 33 грама

Основни ключови характеристики

     1. 14 мм ултракомпактен тесен корпус Ширината на тялото е само 14 мм, с обем, намален до 1/7 от конвенционалните стандартни регулатори AR20. Той се вписва безпроблемно във вградени машини, контролни панели и компактни малки приспособления.

     2. Високопрецизно регулируемо налягане Диапазонът на регулируемо налягане обхваща 0,05–0,7 MPa. Стандартният релефен модел автоматично освобождава излишното налягане за стабилен изход; допълнителен модел без релеф осигурява превъзходна производителност при задържане на налягането.

     3. Вградена стандартна функция за обратен поток Вътрешният канал се отваря автоматично, след като налягането на изхода надвиши налягането на входа. Може да се монтира директно след електромагнитните клапани, за да се опрости цялостното разположение на въздушната верига.

     4. Гъвкави конектори и множество начини за монтиране Правите и коляновите фитинги са взаимозаменяеми за входни и изходни портове. Регулаторът поддържа директно фиксиране и подреждане на DIN шина, с допълнителен странично монтиран манометър с номинално налягане 0,8MPa.

     5. Устойчив на корозия и дълъг експлоатационен живот Корпусът от комбинирана смола и алуминиева сплав е устойчив на корозия. Приложимата околна температура варира от -5 ℃ до +60 ℃. Работата без смазване осигурява стабилна дългосрочна циклична работа.

Таблица с технически спецификации

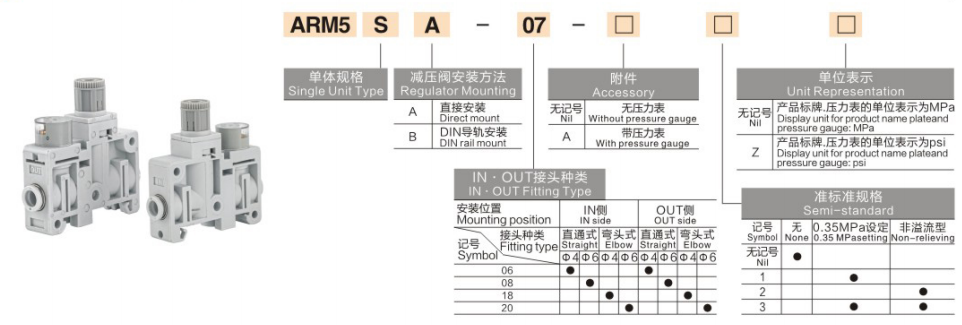

Обяснение на кода на модела

Пример: ARM5SA-07-A

     · ARM5S: Единичен независим регулатор

     · A: монтаж на DIN шина; B: Директен монтаж на панел

     · 07: Конфигурация на фитинга (IN прав + OUT прав за φ6 тръба)

     · A: Оборудван със страничен манометър; празно = без габарит

Типични сценарии за приложение

     Миниатюрно оборудване за автоматизация и прецизни приспособления за 3C електроника, медицински устройства и малки роботи Оформление на оборудването с изключително ограничено пространство за инсталиране Прецизен контрол на микропотока: издухване на въздух, вакуумно засмукване, дозиране на течности и активиране на позициониране Многокръгови колекторни системи за подреждане, поддържащи до 10 свързани станции Сериен монтаж зад електромагнитни клапани, използващи характеристика на обратен поток

Резюме с едно изречение

     ARM5S мини регулатор на налягане разполага с 14 mm ултра-тясна структура на буталото, стандартен дизайн с обратен поток, интегрирани фитинги за натискане, единичен/колекторен монтаж и само 33 g олекотен корпус, служещ като предпочитано решение за микро прецизен пневматичен контрол на налягането. Meta Title & Meta DescriptionMeta Title: ARM5S 14 mm Ultra Compact Mini Pressure Regulator | Richge Technology Meta Описание: Миниатюрен пневматичен регулатор Richge ARM5S със стандартен обратен поток, монтаж на колектор на DIN шина, лек дизайн от 33g за малки прецизни автоматизирани вериги.
