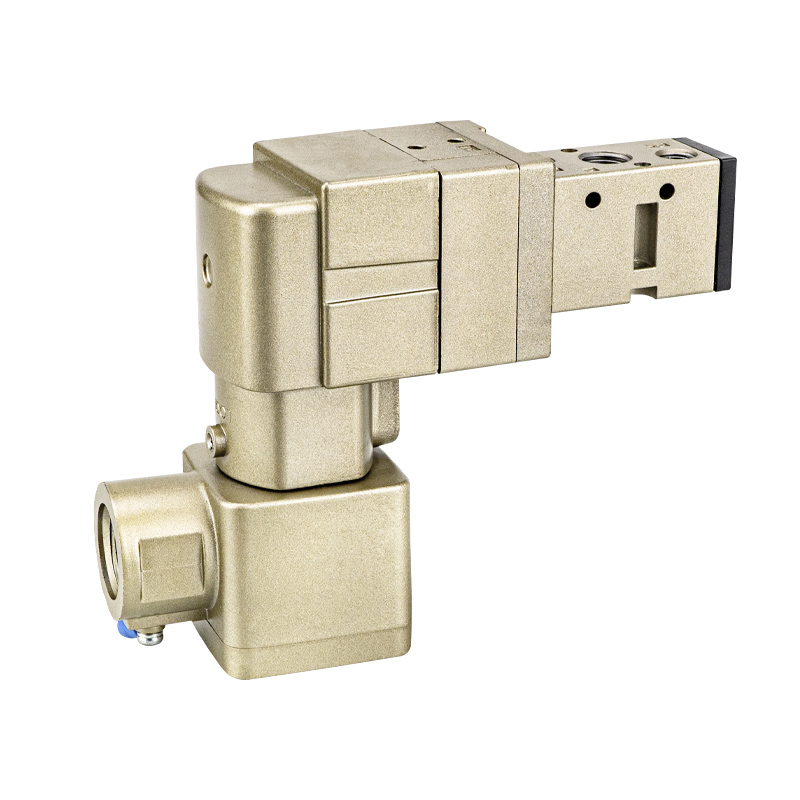

Серия 50-VFE / 50-VPE Пилотно управлявани взривозащитени електромагнитни клапани

марка:SOLH от Richge Technology

 I. Преглед на продукта

     Серията SOLH 50 е огнеупорна пилотно управлявана взривозащитена продуктова линия електромагнитен клапан, разделена на два основни модела:

     --50-VFE: 5/2-пътен огнеупорен електромагнитен вентил

     --50-VPE: 3/2-пътен огнеупорен електромагнитен вентил

     Цялата серия е сертифицирана с сертификат за огнеустойчивост Ex d Ⅱ BT4, задължителен сертификат за взривоустойчивост на Китай Ex-CCC и международно одобрение за взривоустойчивост на TIIS, с IPX6 водоустойчив и прахоустойчив рейтинг. Подходящ е за среда със запалими и експлозивни газове от Зона 1 и Зона 2, включително покритие, литиева батерия, химикали, мастило, опаковки за прах и поддържащо оборудване за нефт и газ.

     Всички бобини споделят еднаква консумация на енергия от 3,5 W, дизайн без смазване и поддържат две форми на инсталиране: индивидуален монтаж с резба и колекторен клапанен остров с много станции.

Основна разлика между два модела

     --50-VFE: За двупосочно задвижване на двойнодействащи цилиндри

     --50-VPE: Съвместим с вакуумно отрицателно налягане и еднодействащи цилиндрови вериги

     Взривозащитеният корпус и намотките са напълно взаимозаменяеми между двата модела, докато вентилните въздушни канали и основите на колектора са напълно незаменяеми.

2. Универсални взривозащитени стандартни спецификации (приложими и за двата модела)

2.1: Параметри за безопасност при експлозия

     --Марк на експлозия: Ex d Ⅱ BT4 Gb (Максимална повърхностна температура T4: 135 ℃); опционални нискотемпературни версии T5 / T6

     --Клас на защита: IPX6, устойчив на водна струя, стабилен във влажна и прашна работна среда

     --Сертификати: Китай задължително Ex-CCC, японски TIIS, IEC международен взривобезопасен стандарт, RoHS екологично съответствие

     --Опасни зони: Газова експлозия Зона 1, Зона 2; съвместим с работни среди с етилен, пропилен, разтворител за боя и горим прах

     -- Опции за окабеляване: T-тип метална огнеустойчива кабелна муфа, L-тип огнеустойчиви кутии за окабеляване на гнезда за предотвратяване на изтичане на електрическа искра

     --Напрежения на бобината: DC24V / DC12V, AC220V / AC110V; постоянна мощност на намотката от 3,5 W, ниско генериране на топлина за безопасност при експлозия

2.2 Общи механични параметри

     --Работна среда: Сух чист въздух под налягане, инертен газ; работа с вакуум е налична само за 50-VPE

     --Смазване: Без смазване, съчетано с AFC въздушна комбинация без масло; AC/BC тройните модули с маслена мъгла са забранени за вакуумни вериги

     --Ръчно превключване: Ръчен щифт тип натискане, заключващ се / незаключващ се по избор за тестване на верига при изключено състояние

     --Инсталация: Вентилът може да се монтира под всякакъв ъгъл без ограничение на гравитацията

     --Максимална честота на превключване: 1Hz цикъл; Време за реакция ≤45ms (тествано при 0,5MPa стандартно подаване на въздух)

     --Работна температура: T4 версия: -10℃ ~ +50℃; T6 нискотемпературна версия: -10 ℃ ~ +40 ℃ (не се допуска вътрешно заледяване)

3. Серия 50-VFE 5-портов взривозащитен електромагнитен клапан (серия 50-VFE3000 / 5000)

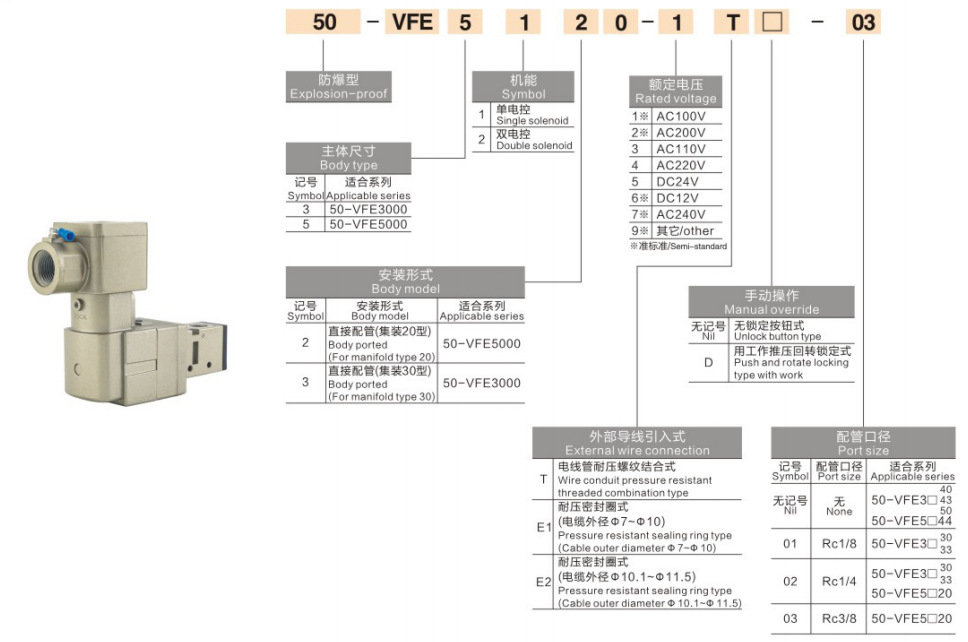

3.1 Определение на кода на модела (Пример: 50-VFE51201T)

     --50: Огнеустойчив сериен код

     --VFE: 5/2-пътен клапан с еластично уплътнение

     --5: 5000 спецификация за висок поток

     --1: Единичен соленоид за връщане на пружината

     --2: Директен монтаж с резба

     --0: Стандартна конфигурация

     --1: резба на порт G1/4

     --T: Метален огнеупорен кабелен щуцер

Подспецификации на модела

     --50-VFE3000:Компактен нисък поток, ефективна площ на сечението 18 mm², Cv=1,0, порт G1/8

     --50-VFE5000:Основен стандартен поток, ефективна площ на сечението 45 mm², Cv=2,5, G1/4 главен порт

3.2 Структура и логика на въздушната верига (5/2 начин)

    --Дефиниция на порт:P захранващ вход, A изход, B изход, R1/R2 два независими изпускателни порта; централизиран изпускателен клапан + пилотен клапан, не са необходими отделни пилотни изпускателни тръби за опростяване на разположението на кабелите

     --Структура на макарата:Еластично уплътнение на пилотната макара; минимална разлика в налягането от 0,15 MPa, необходима за задвижване на макарата, не може да се премества при вакуумно отрицателно налягане

Функционални режими

    --Пейтесоленоид (наставка 1):Захранван → P→A, B→R2; нулиране на пружината при изключване → P→B, A→R1, еднопосочно нулиране на цилиндъра

    --Двоен соленоид (наставка 2):Функция за блокиране на паметта, поддържа позицията на вентила след прекъсване на захранването, идеална за дълготрайни затягащи станции за задържане на налягането

3.3 Подходящи аксесоари за инсталиране

     --Монтаж с резба:Директна връзка с резба G1/8, G1/4, съвместима с фитинги KQ2 и пневматични тръби от PU/PA

     --Остров на колекторния клапан:Специализирана 5-портова колекторна основа 50-VV5FE3 (за серия 3000) / 50-VV5FE5 (за серия 5000), поддържа до 10 станции централизирано подаване на въздух; въздушните канали на колектора пасват само на клапани VFE, смесеният монтаж с 3-портови клапани VPE е забранен

3.4 Типични приложения (само за вериги с двойнодействащ цилиндър)

     -- Двойнодействащи трансферни, запушалки, щамповани затягащи цилиндри на взривобезопасни производствени линии

     --NAMUR пневматичен сферичен кран / управление на задвижването на дроселната клапа за химически тръбопроводи

     -- Централизирана автоматизация на клапанния остров за цехове за прах за покритие и литиеви батерии

     --Всички взривобезопасни пневматични системи, изискващи двупосочно разгъване и прибиране на цилиндър

3.5 Бележка за ограничение

     Вакуумните вериги са строго забранени. Без достатъчна разлика в налягането при отрицателно налягане, макарата не може да се измести, което води до загуба на смукателна чаша и неизправност на цилиндъра. Съвместим само със стандартно подаване на положителен въздух 0,2~0,9MPa.

4. Серия 50-VPE 3-портов взривозащитен електромагнитен клапан (серия 50-VPE500 / 700)

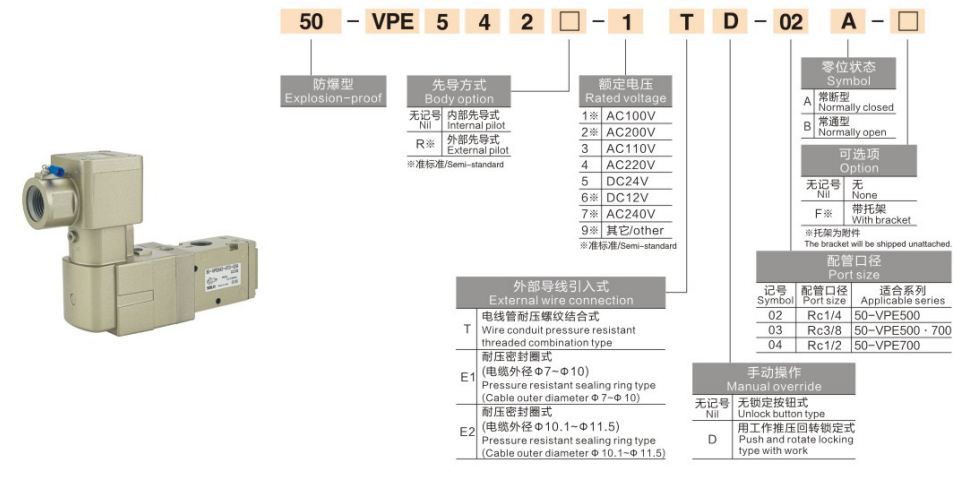

4.1 Дефиниция на кода на модела (Пример: 50-VPE54201T)

     --50: Огнеустойчив сериен код

     --VPE: 3/2-посочен пилотен клапан с еластично уплътнение

     --542: спецификация VP500, нормално затворен NC с резба

     --0: Стандартна конфигурация

     --1: резба на порт G1/4

     --T: Метален огнеупорен кабелен щуцер

Подспецификации на модела

     --50-VPE500: Стандартен поток, ефективна площ на сечението 41,4 mm², Cv=2,3, за конвенционална работа с вакуум

     --50-VPE700: Голям поток, ефективна площ на сечението 72 mm², Cv=4,0, за вакуумно транспортиране на големи листове и кашони с много отвори

4.2 Структура и логика на въздушната верига (3/2 нормално затворен NC, NO кабриолет)

     --Определение на порта: P захранващ вход, A изход, R единичен изпускателен отвор; независим пилотен изпускателен порт PE. Във взривозащитени зони с високо ниво на прах външните тръби могат да насочат отработените газове към безопасни зони

     --Структура на макарата: пилотен тип твърдо уплътнение, стартиране при нулево диференциално налягане, стабилна работа при пълен вакуум до -101,2kPa, специален огнеупорен клапан за вакуумни вериги

NC работна логика (НЕ може да се превключва функция)

     --Под напрежение: P свързан към A за подаване на въздух, R затворен; вакуум генератор произвежда отрицателно налягане, еднодействащ цилиндър се разширява

     --Изключване: P прекъсване, A автоматично свързан към R за освобождаване на налягането; вендуза моментално прекъсване на вакуума, еднодействаща цилиндрична пружина се прибира автоматично. Заготовките се освобождават, когато взривобезопасното оборудване се изключи, за да се подобри безопасността при работа

4.3 Подходящи аксесоари за инсталиране

     --Директно монтиране с резба: портове с резба M5, G1/8, G1/4, директно инсталирани преди вакуумните генератори

     --Специален вакуумен колекторен остров: 3-портова изключителна основа 50-VV3PE с независими въздушни канали, не може да се смесва с 5-портови VFE клапани

4.4 Основни предимства (Само съвместим огнеупорен вентил за вакуумни взривозащитени вериги)

     --Стартиране при нулево диференциално налягане, съвместимо както с вакуумно отрицателно налягане, така и със стандартни работни условия на положително налягане

     --Автоматично освобождаване на налягането при загуба на мощност; детайлите се освобождават, когато взривобезопасното оборудване спре, за да се избегнат наранявания при затягане или опасности от падане

     --Тарчево уплътнение с изключително ниски течове, без отслабване на засмукването по време на дълготрайна вакуумна адсорбция

4.5 Типични приложения

     --Взривобезопасно манипулиране с вакуум: ZU/ZB вакуум генератор + ZPT буферна вендуза за литиева батерия, покритие и хранителен взривозащитен материал

     --Еднодействащи пружинни връщащи цилиндри за повдигане, затягане и изхвърляне на прости инструменти

     -- Адсорбционен трансфер с отрицателно налягане на филми, картонени опаковки и стъклени листове в запалими и експлозивни работилници

     --Веригите за прекъсване на захранването с въздух и поддържане на налягането за взривозащитено оборудване

5. Сравнителна таблица: 50-VFE СРЕЩУ 50-VPE

6. Стандартно взривобезопасно пълно съвпадение на пневматична верига

     --Верига1: Взривобезопасна работа с вакуум (50-VPE54201T):  Безмаслена взривозащитена въздушна комбинация AFC2000 → 50-VPE54201T → PU6 тръби → ZU прав вакуумен генератор + ZPT буферна вендуза

    --Верига 2: Взривозащитен двоен цилиндър трансфер (50-VFE51201T):  Взривозащитен въздушен троен блок AC2000 → 50-VFE51201T 5-портов клапанен остров → PU8 тръби → SC/SDA двойнодействащ взривозащитен цилиндър

    --Верига 3: Взривозащитена еднодействаща затягаща приставка:  Взривозащитен регулатор на налягане AR → 50-VPE500 → PU4 микротръби → MAL мини еднодействащ цилиндър

7. Избор и експлозивно-безопасни работни спецификации

    --Вакуумните вериги трябва да приемат само 50-VPE:  Структурата на макарата на 50-VFE не може да се измества без разлика в налягането; използването му за вакуумни вериги води до пълен отказ и рискове за безопасността при падане на детайла. AC/BC тройни модули с генератори на маслена мъгла са строго забранени за вакуумни системи, тъй като замърсяването с масло ще блокира VPE тарелката и ще причини изтичане.

    --Двойнодействащите цилиндри трябва да имат 50-VFE 5-портов клапан:  3-портовият VPE осигурява само единичен въздушен изход и не може да реализира двупосочно движение на удължаване и прибиране на цилиндъра; не може да замени 5-портови клапани.

     --Смесеният монтаж на колекторни основи е забранен:  5-портовата VFE основа и 3-портовата VPE основа имат независими отвори за въздушни канали. Кръстосаното инсталиране ще причини изтичане на въздух в цялата верига и неизправност на оборудването.

    --мамозадължителни правила за взривобезопасно окабеляване:  Оригинални фабрични Т-тип метални огнеустойчиви кабелни щуцери трябва да се използват с плътно затворени кабели; без открити метални контакти вътре в кутиите за окабеляване. Неоторизирана подмяна с обикновени пластмасови фасунги е забранена. Ако изпускателният порт на пилотния PE се нуждае от външен дренаж, тръбопроводите трябва да отвеждат отработените газове към определени взривобезопасни безопасни зони, за да се избегне натрупването на запалим газ.

    --Изискване за филтриране на предния край на подаването на въздух:  AF/AFC въздушен филтър (прецизност 5 μm) трябва да се монтира преди взривозащитените клапани. Прахът и водните пари, навлизащи в корпуса на вентила, ще причинят задръстване на макарата, което може да предизвика опасност от изгаряне и експлозия при взривобезопасни работни условия.

     --Правила за поддръжка и основен ремонт:  Изключете ръчния вентил HSV нагоре по веригата и изпуснете остатъчното налягане в тръбопровода преди разглобяване за поддръжка. Разглобяването на взривозащитен корпус под напрежение или под налягане е забранено; повредени огнеустойчиви свързващи повърхности ще анулират всички сертификати за взривоустойчивост.

8. Области на индустриално приложение

     Литиева батерия за взривозащитено покритие и монтажни линии, автоматизация за пръскане на боя, автоматичен контрол на химически тръбопроводен клапан, работилници за прах за печат с мастило, производствени линии за взривобезопасни опаковки за храни, пневматични задвижващи механизми, поддържащи нефт и газ, фармацевтично чисто взривозащитено оборудване, взривозащитени манипулатори за сортиране на прахов материал.

Резюме с едно изречение

     Огнеустойчиви пилотни електромагнитни клапани от серия SOLH 50, разделени на 50-VFE 5-портов шпулен тип за двойнодействащи цилиндри и 50-VPE 3-портов цилиндър тип за вакуумни и еднодействащи цилиндри, сертифицирани Ex d II BT4 / CCC / TIIS с IPX6 рейтинг, служещи като сертифицирани безопасни пневматични превключващи решения за всички зони Промишлени производствени линии за запалими експлозиви 1 и зона 2.
