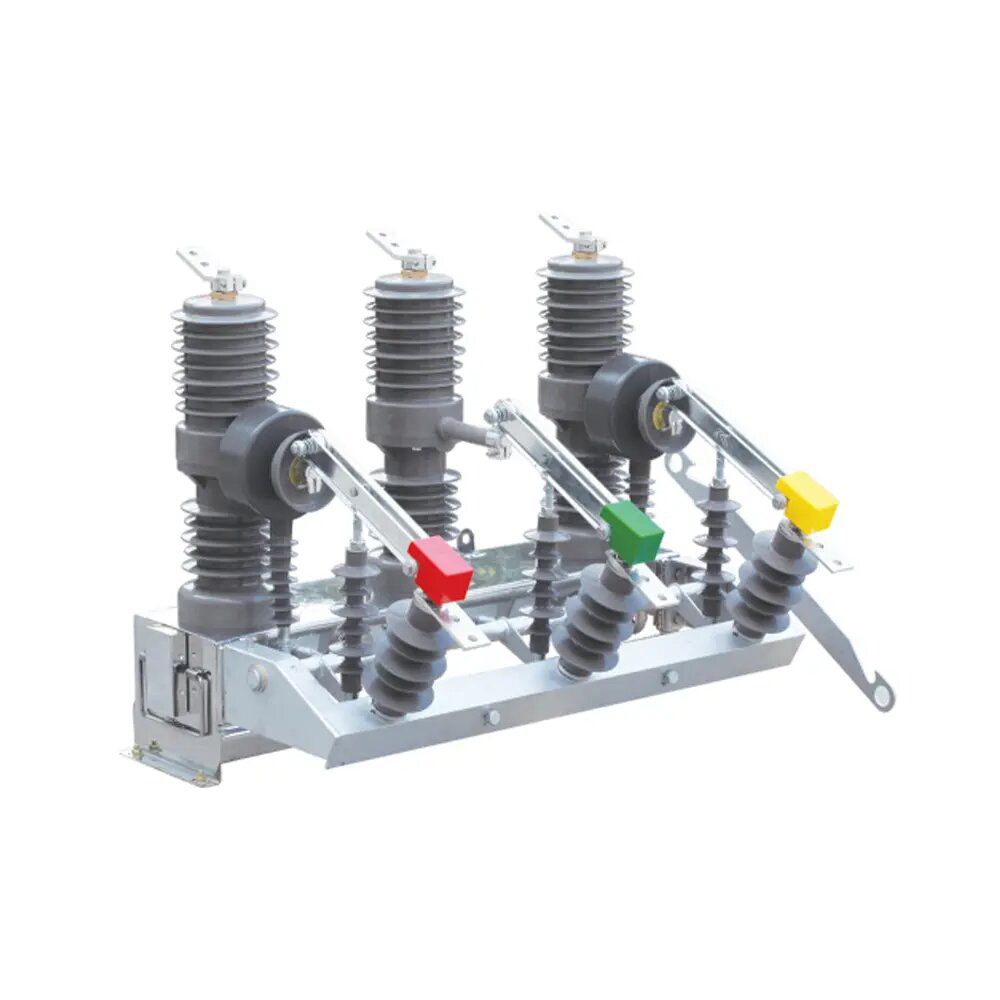

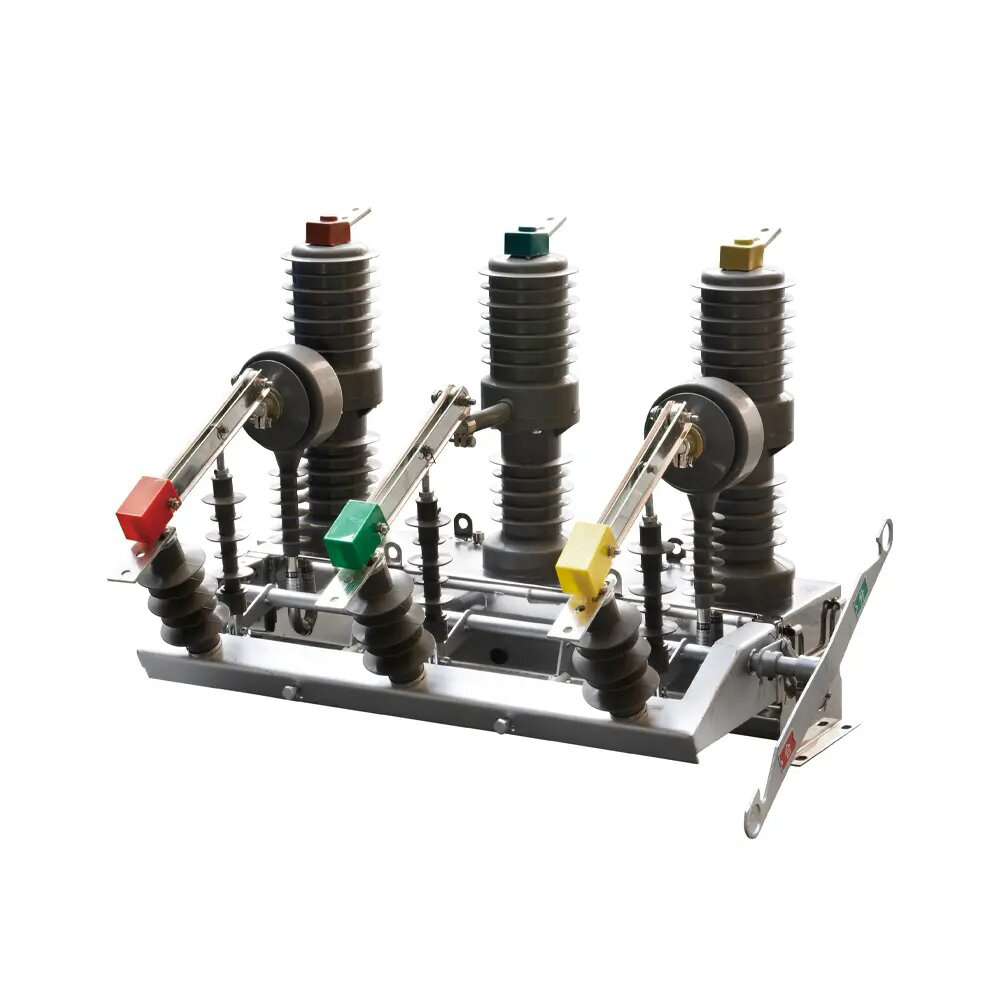

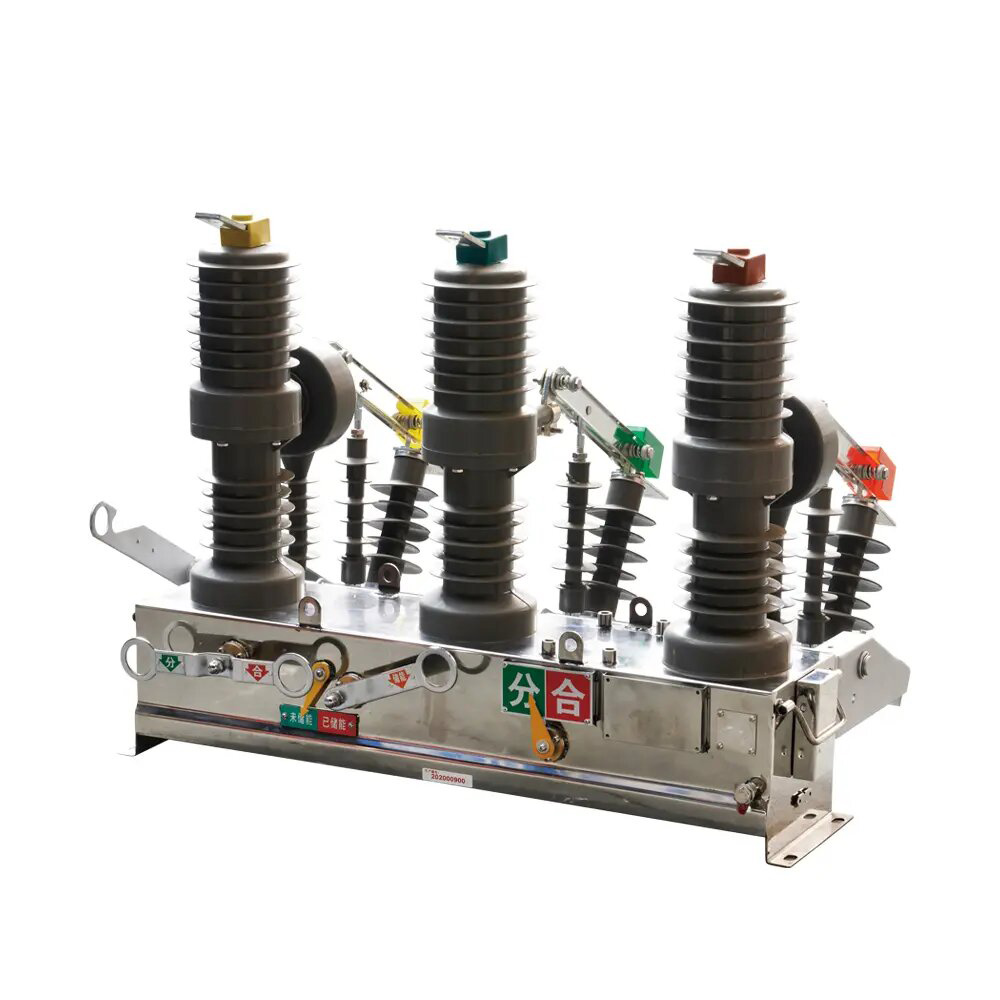

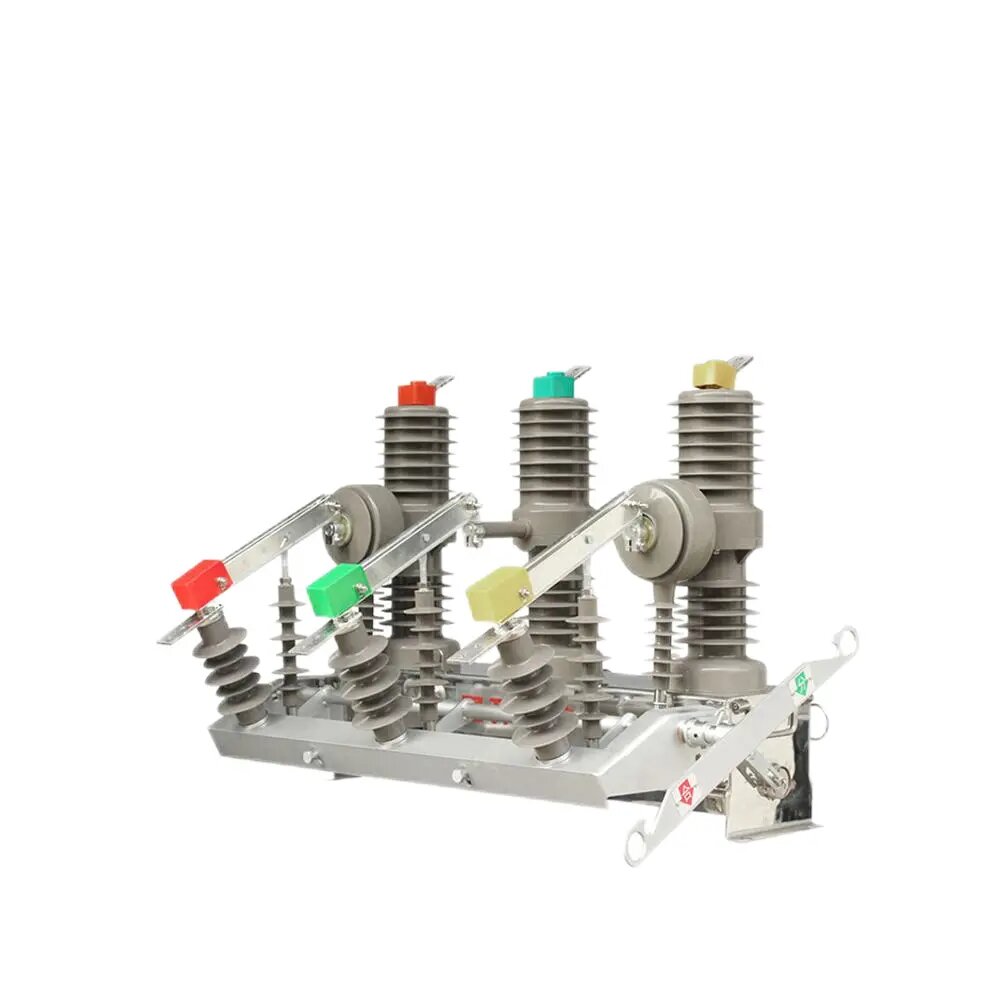

ZW32-12 Външен прекъсвач на вакуумна верига с автоматично рефлекционер на контролера

ZW32-12 Външен прекъсвач на вакуумна верига с автоматично рефлекционер на контролера

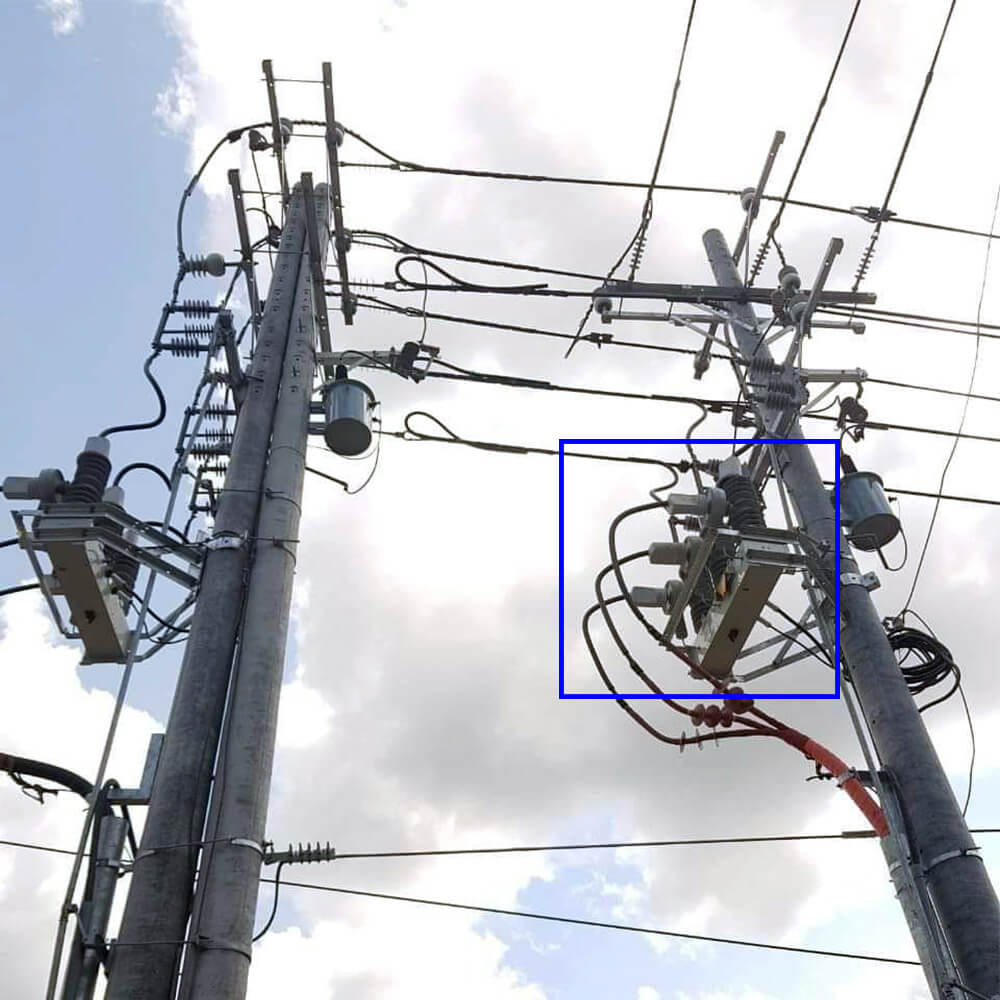

ZW32-12 външен вакуум-прекъсвач (наричан по-долу прекъсвач) е оборудване за разпределение на мощността на открито с номинално напрежение от 12kV и трифазен AC 50Hz. Използва се главно за разбиване и затваряне на тока на натоварването, тока на претоварване и тока на късо съединение в захранващата система. Той е подходящ за защита и контрол в подстанции и системи за подстанции за индустриални и минни предприятия и места, където селските енергийни мрежи работят често.

Серия ZW32-12 Series външни променливи вакуумни прекъсвачи на променлив ток отговарят на GB 1984 „AC с високо напрежение на прекъсвачите“ и Международната електротехническа комисия IEC 60056 „прекъсвачи с високо напрежение за променлив ток“ и други стандарти.

Прекъсвачът на веригата има характеристиките на малки размери, леко тегло, антикондензация и без поддръжка и може да се адаптира към суровите метеорологични условия и мръсни среди.

ZW32-12 Външен MV вакуумна верига е прекъсвачът на външния разпределителен оборудване с номинално напрежение 12kV, три фаза AC 50Hz. Използва се в системата за разпределение на подстанции и индустриални и минни предприятия за защита и контрол на употребата. Използва се и в местата на селските електроцентрали с честа работа за счупване и затваряне на товарния ток и над тока на натоварването и тока на късо съединение на захранващата система.

Извън изолацията на вакуумния прекъсвач приема силиконов каучуков корпус, с по -дълъг живот, по -висока надеждност, добра устойчивост на времето, удобно за транспортиране, добра оценка. Оперативният механизъм приема миниатюризация, високо надежден механизъм за експлоатация на пролетта, има предимствата на простата структура, механичния живот до 10000 пъти.

Този прекъсвач и контролер може да формира пълен набор като закур, да реализира дистанционно управление, телеметрия, отдалечена комуникация, отдалечена регулиране четири дистанционни функции. Функции на производството: Няма опасности от изгаряне и експлозия, без поддръжка, малък размер, леко тегло (по -малко от 100 кг), дълъг живот на обслужването (милион), безопасност и надеждност, проста работа, удобна поддръжка и инсталация. Може да бъде оборудван с Power Electronics Pt за дистанционно управление на къси разстояния може да бъде оборудван с двойно захранване

Устройство за превключване и интелигентна система за автоматизация на предплащане за презареждане.

Стандарт: IEC 62271-100

Характеристики

1. Прекъсвачът на веригата приема трифазна структура на подпорите, която има характеристиките на разрушаването на работата, без опасност от изгаряне и експлозия, без поддръжка, малък размер, леко тегло и дълъг експлоатационен живот.

2. Прекъсвачът на веригата приема напълно затворена структура с добри показатели за уплътняване, което спомага за подобряване на работата на устойчивата на влага и антиконрендацията и е особено подходяща за използване в студени или влажни зони.

3. Трифазните стълбове и текущите трансформатори използват внесена твърда изолация на епоксидна епоксидна смола или използват битова епоксидна смола, аутсорсинг на силиконова каучукова изолация; Той има характеристиките на висока и ниска температурна съпротивление, ултравиолетова резистентност и устойчивост на стареене.

4. Оперативният механизъм приема миниатюризиран пролетен експлоатационен механизъм, мощността на двигателя за съхранение на енергия е малка, а консумацията на енергия за отваряне и затваряне е ниска; Предаването на механизма приема режима на директно предаване, броят на частите е малък, а надеждността е висока. Оперативният механизъм се поставя в поле за запечатан механизъм, който решава проблема с корозията на работния механизъм и подобрява надеждността на механизма.

5. Операцията за отваряне и затваряне на прекъсвача може да се работи ръчно или електрически и чрез дистанционно управление. Той може да бъде съпоставен с интелигентен контролер за реализиране на автоматизация на разпределението на мощността, а също така може да се комбинира с Recloser, за да образува автоматичен реклозер и секционеризер.

6. Прекъсвачът на веригата може да бъде оборудван с двуфазни или трифазни трансформатори за ток за защита от прекомерна или късо съединение, а също така може да осигури сигнали за текущо придобиване на интелигентния контролер; Настоящите трансформатори за измерване могат да се добавят според потребителските изисквания.

7. Прекъсвачът на веригата може да бъде оборудван с трифазен изолиращ превключвател на връзката и има видима фрактура, когато изолиращият превключвател е отворен и е оборудван с анти-маскиращо заключващо устройство с тялото на прекъсвача. Когато прекъсвачът е в положение на затваряне, превключвателят на изолацията не може да се отвори или затвори; Прекъсвачът на веригата може да се управлява само когато изолационният нож е напълно затворен или напълно отворен. Изолаторите на ареста на ареста могат да бъдат свързани заедно за лесна поддръжка.

Избор

Основна информация.

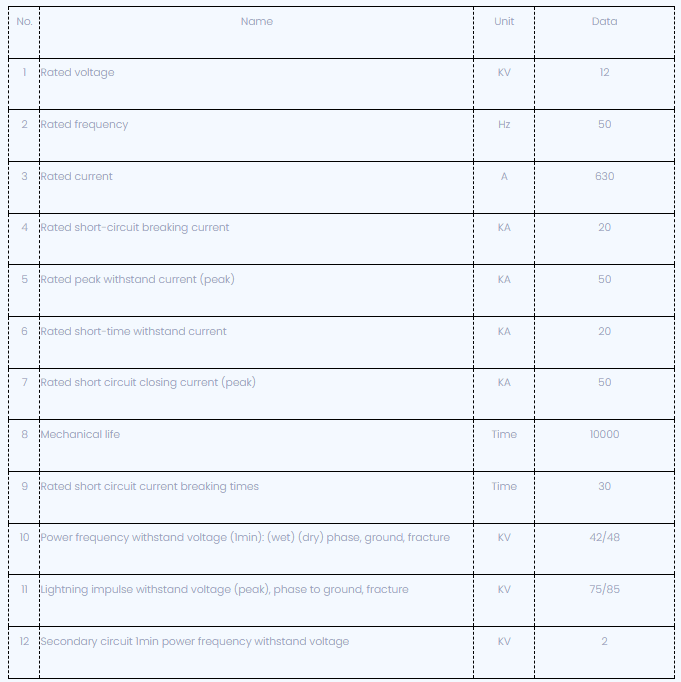

Технически параметър

Размерен чертеж:

ZW32-12 РЕФЕРЕНЦИЯ НА РАЗМЕРИ

ZW32-12 Структура Справка

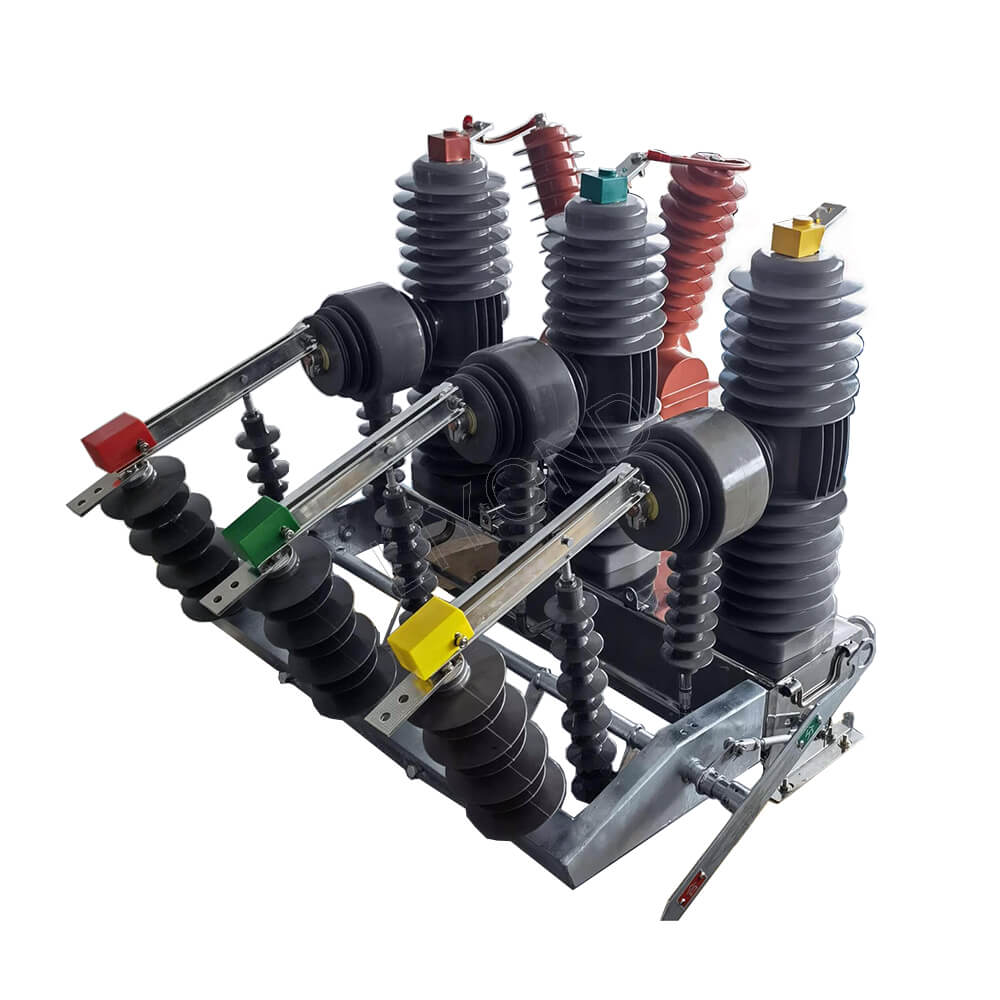

Структура на ZW32 Auto Recloser

Условия на труд

1. Температура на околния въздух: -40 ℃ ~+40 ℃;

2. Надморска височина: не повече от 2000м;

3. Околен въздух може да бъде замърсен от прах, дим, корозивен газ, пара или солен спрей;

4. Скоростта на вятъра не надвишава 34 m/s (еквивалентна на 700pa на цилиндричната повърхност);

5. Вибрацията или движението на земята от разпределителното устройство и контролното оборудване могат да бъдат игнорирани;

6. Ниво на замърсяване: ⅲ
