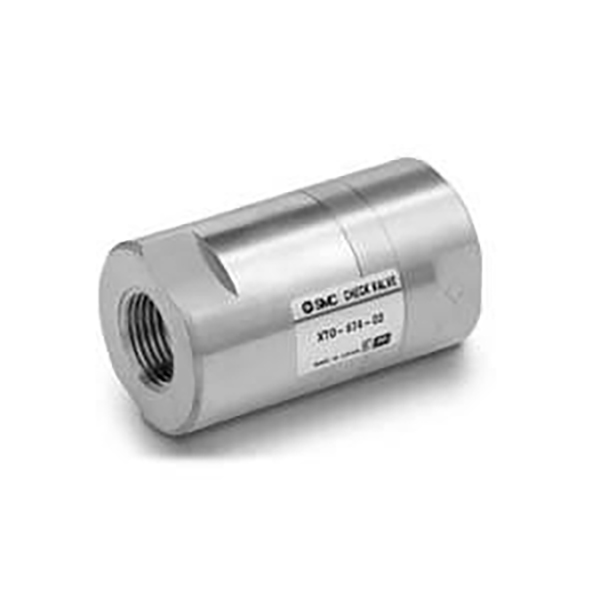

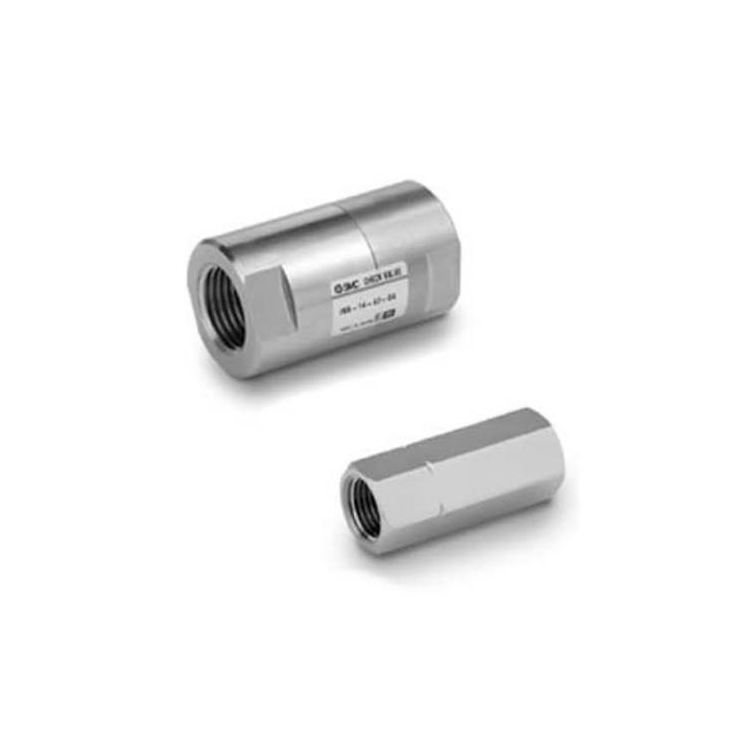

Серия XTO674 / INA14 Възвратен клапан за ниско налягане

марка:SOLH от Richge Technology

Продуктово позициониране

     Сериите SOLH XTO674 и INA14 споделят идентична продуктова платформа, включваща ултра ниско налягане на напукване и съвместимост с двойна среда за сгъстен въздух и вода. Тези вградени възвратни клапани с резба се прилагат широко за предотвратяване на обратен поток във вакуумни вериги и общи пневматични системи, също подходящи за тръбопроводи за течности и вода с ниско налягане. XTO674 се фокусира върху работни условия при ниски температури, докато INA14 покрива стандартни и устойчиви на корозия индустриални сценарии.

 Класификация на кода на модела и правило за именуване

     -- XTO674: Корпус от месинг, устойчива на ниска температура версия (-30 ℃ минимална работна температура)

     -- INA14: Стандартна серия, допълнителен корпус от месинг / неръждаема стомана SUS304, нормален температурен диапазон (минимум -5 ℃)

     -- Дефиниция на суфикса на размера на порта: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Споделени универсални технически спецификации

     -- Налягане на напукване: 0,01 MPa (0,1 bar), ултра нисък праг, идеален за вакуум и вериги с ниско налягане

     -- Максимално изпитателно налягане: 1,0 MPa

     -- Приложима среда: Сгъстен въздух, вода, неутрален инертен газ и неутрална течност

  1. Работен температурен диапазон

     -- XTO674: -30 ℃ ~ +80 ℃ (криогенно устойчив)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Опционални уплътнителни материали

     -- NBR (стандарт): За въздух и чиста вода, приложима температура -5 ~ 60 ℃

     -- FKM: Устойчив на масло и висока температура, до 80 ℃

     -- CR: Устойчив на атмосферни влияния и абразия, по избор за серия XTO674

  3. Опции за материал на корпуса на клапана

     -- XTO674: Само масивен месингов корпус

     -- INA14: Месинг / SUS304 неръждаема стомана (всички ключови намокрени части от неръждаема стомана)

Типична таблица за сравнение на параметрите на модела

Основни предимства на продукта и обхват на приложение

 1. Изключително ниско налягане на крекинг от 0,01 MPa

     -- Стабилно отваряне при условия на вакуум -0,1 MPa, ефективно избягване на загубата на вакуум и обратния поток на вендузата / генератора на вакуум.

  2. Двупосочно надеждно запечатване

     -- Плавен преден поток, нулев обратен теч; предпазва вакуумните помпи, соленоидните клапани и цилиндрите от повреда, причинена от обратен удар на налягането.

  3. Мини структура с вградена резба

     -- Директно инсталиран в линията в тръбите без допълнителни монтажни скоби, идеално пасващи на компактно тясно пространство за разположение на оборудването.

 4. Универсален дизайн с двоен среден въздух и вода

     -- Съвместим както със сухи пневматични вериги, така и с тръбопроводи за течна вода с ниско налягане за намаляване на видовете резервни части.

 5. Пълна съвместимост на вакуумната система

     -- Подходящ за оборудване за вакуумно изпитване и пулсиращи вакуумни циркулационни контури с отрицателно налягане.

Указания за инсталиране и избор на модел

  1. Маркировка за посока на потока: Стрелка „→“ е отпечатана върху тялото на клапана, за да посочи посоката на потока на средата; обратната инсталация ще блокира напълно преминаването на течността.

  2. Съвпадение на размера на порта: Изберете Rc1/8" ~ Rc1/2" според диаметъра на тръбопровода; Rc1/4" (суфикс 02) е най-често срещаната обща спецификация.

  3. Правила за избор на среда и температура

     -- Работни условия при ниска температура/вакуум → Изберете серия XTO674

     --  Обикновен въздух със стайна температура и чиста вода → INA14 с NBR уплътнение
     -- Съдържаща масло среда или течност с висока температура → INA14 с FKM флуорно гумено уплътнение

  3. Препоръчително разположение на вакуумната система

     -- Инсталирайте възвратния клапан между генератора на вакуум, филтъра и вендузата, за да блокирате обратния поток на въздуха и да поддържате стабилна степен на вакуум по време на прекъсваща работа.

Предимство на взаимозаменяемостта на SOLH

     XTO674 и INA14 споделят идентични общи размери, размер на порта на нишката и основни параметри на производителност. Двете серии могат да бъдат директно заменени кръстосано на място без модификация на тръбопровода, като осигуряват превъзходна производителност в сравнение с внесените еквивалентни модели.

Резюме с едно изречение

     SOLH XTO674 / INA14 вграден възвратен клапан с резба с ултраниско налягане на напукване от 0,01 MPa поддържа двойна среда въздух и вода, опционално тяло от месинг/неръждаема стомана и множество уплътнителни материали, осигурявайки надеждна защита срещу обратен поток за вакуумни, криогенни, общи пневматични и промишлени тръбопроводи с течност под ниско налягане.
