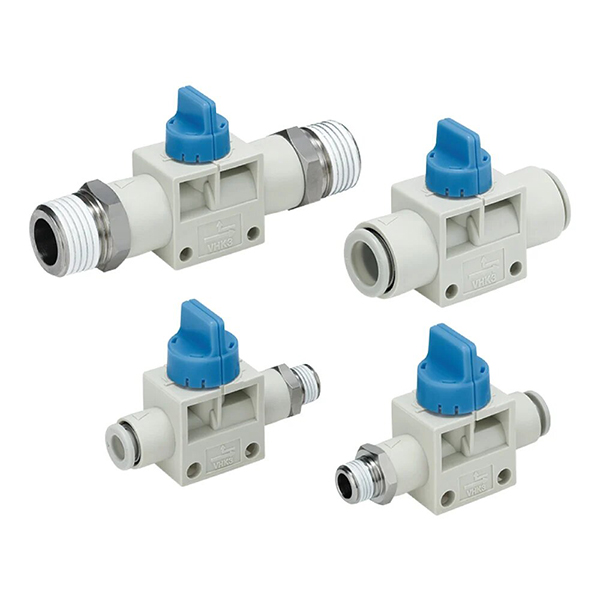

Серия VHK 2/2 и 3/2 пътен ръчен вентил | Пръстов въртящ се вентил, съвместим със серията SMC VHK

Марка: SOLH от Richge Technology | Пълен взаимозаменяем заместител за оригиналната серия SMC VHK

1. Преглед на продукта

     Серията SOLH VHK е ръчен спирателен вентил с мини копче, разделен наVHK2 2/2 начин иVHK3 3/2 начин видове. Той използва дизайн на въртящо се копче на 90°, за да реализира управление на включване и изключване на пневматична верига. 3/2-пътният модел разполага с вградена скрита изпускателна структура, която автоматично освобождава остатъчното налягане от порт А, когато е затворен, без да е необходим външен R изпускателен порт. Проектиран за вграден директен тръбопроводен монтаж без допълнителен монтаж на основата, той служи като идеален ръчен превключвател за пневматични разклонителни тръби, предпазен клапан за освобождаване на налягането пред електромагнитни вентили и управление на включване и изключване на вакуумна верига. Пълната серия е напълно съвместима по размери и функционалност с оригиналната серия SMC VHK за директна взаимозаменяема подмяна.

  1.1 Идентификация на ядрото и логика на работа

     • Цветна маркировка на копчето: Сив бутон за VHK2 двупосочен тип; Синьо копче за VHK3 3-посочен тип, постигащо визуална бърза идентификация

     • Switch Logic: Въртене на 90° обратно на часовниковата стрелка за отваряне на клапана; Завъртане на 90° по посока на часовниковата стрелка за затваряне на клапана, с ясна индикация за състоянието на показалеца на копчето

     • Уплътнителна структура: Уплътнителната конструкция на тарелковия клапан осигурява отлична херметична производителност с изключително ниски микротечове. Изключително лек работен въртящ момент (0,04~0,14N·m) позволява лесно завъртане и превключване на пръстите

2. Правила за кодиране на модел и спецификация на интерфейса

     Логика на кодиране: VHK[2/3][A]-[Спец. на предния порт]-[Спец. на задния порт]

  2.1 Дефиниция на модела

     • VHK2: 2/2-посочен единичен тип прекъсване

     • VHK3: 3/2 пътно изключване + тип освобождаване на остатъчното налягане

     • Суфикс: Нова подобрена структура на копчето против изпускане (подобрена версия); Няма A за стандартна стара версия

     • R суфикс: Огнеустойчиво тяло на клапана

  2.2 Дефиниция на кода на типа порт

     • F код: Плъзгащ се порт за свързване на маркуч от PU найлон

     • S код: Порт за външна резба за тръбопроводна връзка с резба

  2.3 Примери за приложение на модели:

     • VHK3A-08F-02S: 3/2-посочен надграден вентил с копче против падане, P порт φ8 с натискане, A порт G1/4 външна резба

     • VHK2-06F-06F: 2/2 пътен стандартен вентил, двупортов φ6 пуш-фит прав тип

  2.4 Пълна серия Пълен списък със спецификации на интерфейса

3. Основни технически параметри

4. Основно функционално разграничение (Ръководство за избор на ключ)

 4.1 VHK2 2/2 пътен (Сиво копче)

     • Отворена държава: P⇋A напълно проведен за стабилно подаване на въздух

     • Затворено състояние: P и A портовете са напълно отрязани без изпускателна функция

     • Основно приложение: Чист контрол за включване и изключване на тръбопровода, широко използван за задържане на вакуумна верига и превключвател на главния източник на въздух

  4.2 VHK3 3/2 пътя (синьо копче)

     • Отворена държава: P→A проводимост на входящия въздух за нормална работа на оборудването

     • Затворено състояние: P портът е затворен, A портът автоматично изпуска остатъчното налягане през вграден скрит канал

     • Основно предимство: Изпразване на остатъчен газ с един ключ след изключване, елиминиране на опасностите от остатъчно налягане и осигуряване на безопасно разглобяване на клапана и поддръжка на оборудването

5. Предимства на структурното ядро

     • Четири универсални комбинации от тръбопроводи: Поддържа F-F двойно натискане, S-S двойна външна резба, F-S P-натискане/A-резба, S-F P-натискане/A-натискане режими на свързване, напълно адаптивни към различни оформления на тръбопроводи на място

     • Опционална фиксирана скоба: Снабден с монтажна скоба с щракване за опционален неподвижен монтаж на панел и шкаф, гъвкави методи за монтаж

     • Модернизирана VHK-A Anti-Drop структура: Оптимизиран дизайн на копчето против разхлабване, ефективно предотвратява падането на копчето по време на многократна работа с висока честота, подобрявайки стабилността на обслужване

     • Мини компактен размер: Изключително малък дизайн на тялото, идеално подходящ за телени корита, тесни пролуки на оборудването и компактни микро пневматични вериги

     • Отлично уплътняване: Прецизната уплътняваща структура на тарелката постига ултраниски микротечове, осигуряващи дългосрочна стабилна херметична работа

6. Разграничение при избора: вентил с копче VHK срещу ръчен плъзгащ се клапан HSV

7. Типични сценарии за приложение

     • Електромагнитен клапан Преден предпазен предпазител на налягането: Източник на въздух → VHK3 → електромагнитен клапан. 3-пътният вентил автоматично изпразва остатъчното налягане зад клапана, когато е затворен, като по този начин осигурява безопасно разглобяване и поддръжка на пневматичните компоненти без риск от налягане.

     • Контрол на включване и изключване на вакуумната верига: Двупътен вентил VHK2, монтиран на вакуумния тръбопровод с вендуза, стабилно прекъсва вакуумното налягане след изключване, за да поддържа ефекта на задържане на вакуума и да избегне повреда при изтичане на въздух.

     • Инструменти Превключвател за разклоняване на микроцилиндър: Прилага се за локален ръчен старт-стоп контрол на източник на въздух с микроцилиндър, удобен за отстраняване на грешки в отделно оборудване, поддръжка и независимо превключване на веригата.

Резюме с едно изречение

     Серията SOLH VHK е мини 90° ротационен пръстов ръчен вентил, напълно съвместим с оригиналната серия VHK на SMC. С двойни функции за 2-посочно прекъсване и 3-посочно освобождаване на остатъчното налягане, разнообразни комбинации от интерфейс с резба/натискане и свръхлека работа, това е оптималният мини ръчен превключващ вентил за пневматични разклонителни вериги, пилотно управление и защита на безопасността на вакуумната система.
