Серия TWH / TWM цилиндър за ролка на лоста | Самозаключващ се тежкотоварен спирачен цилиндър

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни характеристики

     Серията SOLH TWH/TWM са тежкотоварни стоперни цилиндри с лостова ролка, предназначени за автоматизирани конвейерни линии със среден и тежък товар. Покривайки размери на отворите от φ20 mm до φ80 mm, серията разполага с основни предимства, включително вграден самозаключващ се механизъм против отскок, стандартен регулируем хидравличен буфер, структура на лоста с висока твърдост и интегриран фланец. Той се справя стабилно с 30–300 kg палети и инструментални плочи, широко използвани за спиране на конвейер, позициониране на прехвърляне и анти-преместване на станцията, служейки като основно надеждно решение за запушалка за сценарии за автоматизация на средно и тежко натоварване.

  1.1 Конструкция за усилване на силата на лоста

     Приемайки двойнодействащ дизайн на лостова ролка, продуктът използва усилване на силата на лоста и принцип на работа при въртящ се контакт. Осигурява голяма спирачна сила с нисък удар и плавно търкаляне, като ефективно намалява твърдия удар по време на спиране на детайла и предпазва както оборудването, така и детайлите.

  1.2 Основна самозаключваща се функция против отскок

     Оборудван с интегриран механичен самозаключващ се механизъм като допълнителна надстройка. След спиране на удара на детайла, цилиндърът автоматично блокира рамото на лоста, за да предотврати отскок и обратно избутване на детайлите, елиминирайки проблемите с изместването на станцията и значително подобрявайки общата стабилност на производствената линия и точността на позициониране.

  1.3 Градуирана хидравлична буферна система

     • φ20/φ25 малък отвор: Съчетан с нерегулируем хидравличен буфер, идеално адаптиращ се към леки и средни натоварени условия на работа с ниска скорост с рентабилна стабилна буферна производителност.

     • φ32–φ80 Голям отвор: Оборудвана с регулируем хидравличен буфер. Потребителите могат свободно да въртят регулиращия диск, за да променят съпротивлението на затихване, да напасват детайли с различно тегло и скорости на транспортиране, за да абсорбират напълно енергията на удара и да постигнат спиране без удар.

  1.4 Дизайн с висока твърдост и дълъг живот

     Приема удебелен твърд хромиран бутален прът и твърдо анодизирано тяло на цилиндъра, отличаващи се с отлична устойчивост на износване, устойчивост на натиск и устойчивост на удар. Стандартният дизайн на работа без масло се адаптира към чиста производствена среда и условия на работа, защитени от пръски, с ниска поддръжка и удължен експлоатационен живот.

  1.5 Гъвкава инсталация и оформление на превключвателя

     Стандартният фланцов монтаж осигурява бърз и стабилен монтаж. Тялото на цилиндъра е предварително запазено с жлебове за монтиране на сензори, поддържащи директна инсталация на магнитен превключвател без допълнителни аксесоари. Дизайнът за 4-странен монтаж избягва намесата на приспособленията на място със силна адаптивност на оформлението.

  1.6 Функционална диференциация на модела

     • Серия TWH: Стандартна структура с двойно действие с максимална спирачна сила, подходяща за сценарии с голямо натоварване и високочестотни старт-стоп.

     • Серия TWM: Двойно действащ с вградена пружинна структура, реализиращ автоматично освобождаване след прекъсване на захранването, приоритизиращ оборудването и безопасността на персонала за високорискови станции.

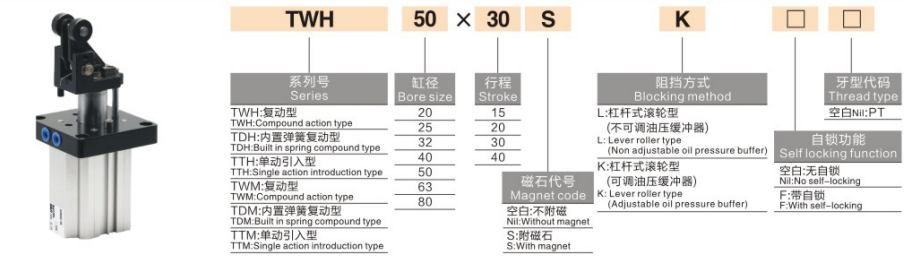

2. Пълни правила за именуване на модели и примери за поръчки

  1. Типични примери за модели: TWH50-30SK-F, TWM63-30K-F

  2. Примери за стандартни поръчки

     • Самозаключващ се модел със средно натоварване: TWH50-30S-F (φ50 отвор, 30 mm ход, нерегулируем хидравличен буфер, със самозаключваща се функция)

     • Модел за освобождаване при безопасно изключване: TWM63-30K-F (диаметър φ63, ход 30 мм, регулируем хидравличен буфер, вградена пружинна предпазна структура, със самозаключваща се)

3. Общи технически параметри (20 ℃, 0,5 MPa стандартно състояние)

 3.1 Основни спецификации

     • Режим на работа: TWH = Двойно действащ; TWM = Двойнодействащ с вградена пружина

     • Диапазон на работното налягане: 0.05~1.0MPa; Доказателствено налягане: 1.5MPa

     • Околна температура: -10℃~60℃ (околна среда без лед)

     • Конфигурация на буфера: φ20/φ25 = Нерегулируем хидравличен буфер; φ32~φ80 = Регулируем хидравличен буфер

     • Режим на смазване: Работа без масло

     • Метод на инсталиране: Стандартен фланец за монтаж

  3.2 Стандартна комбинация от отвор и ход

 3.3 Теоретична спирачна сила (Единица: N @0,5MPa, мощност на лоста, TWH)

  3.4 Тегло на продукта (Единица: kg при стандартен ход, TWH)

4. Насоки за основна конфигурация и избор

 4.1 Избор на тип буфер

     • S Нерегулируем хидравличен буфер: Предназначен за малки отвори φ20/φ25. Рентабилен, подходящ за леки натоварвания (≤50 kg) и работа при ниска скорост (≤0,3 m/s) със стабилна фиксирана производителност на буфериране.

     • K Регулируем хидравличен буфер: Изключително за големи отвори φ32–φ80. Поддържа свободно регулиране на амортизацията, перфектно съвпадащо със средни и тежки натоварвания (50–300 kg) и средно-висока скорост на работа (≤0,5 m/s), адаптирайки се към различни работни условия.

 4.2 Избор на функция за самозаключване

     • F Самозаключващ се тип (препоръчително): Автоматично заключване след спиране на удара на детайла, ефективно предотвратява отскок на детайла и изместване на станцията. Идеален за напълно автоматизирани непрекъснати конвейерни линии, като значително подобрява оперативната стабилност.

     • Незаключващ тип: Приложимо само за сценарии с малък обратен удар и ръчно нулиране. Не се препоръчва за автоматични производствени линии поради лоша стабилност на позициониране.

  4.3 Избор на режим на работа

     • TWH с двойно действие: Максимална спирачна сила с двупосочно контролирано затягане и освобождаване. Оптимизиран за сценарии с голямо натоварване и високочестотно стартиране и спиране.

     • TWM Пружинно двойно действие: Автоматично освобождаване при прекъсване на електрозахранването, гарантиращо безопасността на оборудването и персонала. Приоритет за опасни работни станции и приложения за защита при изключване на захранването.

5. Типични сценарии за приложение

     • Средни и тежкотоварни конвейерни линии: Специализиран за спиране, позициониране на прехвърляне и предотвратяване на преместване на 50–300 кг палети и инструментални плочи в индустрията за електроника, домакински уреди и логистика, осигурявайки стабилна производителност при ограничаване на средно тежки товари.

     • Автоматизирани линии за обработка на материали: Прилага се за средно-висока скорост (≤0,5m/s) спиране на детайла върху ролкови и лентови транспортьори. Регулируемият хидравличен буфер постига мек и безударен процес на спиране за защита на детайлите.

     • Станции за металорежещи машини и заваряване: Подходящ за ограничаване на товарене/разтоварване на машинни инструменти и позициониране на заваръчни приспособления. Отличаващ се с устойчивост на удар и предотвратяване на заваръчна шлака, той стабилно се адаптира към тежките индустриални условия на работа.

     • AS/RS и AGV докинг системи: Използва се за стереоскопично спиране на складови палети и точно позициониране на докинг AGV. Самозаключващият се дизайн против отскок осигурява стабилно действие и надеждна обратна връзка за сигнала за интелигентни складови системи.

6. Ръководство за бърз избор в 3 стъпки

     1. Избор на размер на отвора: Изберете отвор според теглото на детайла и работната скорост. Следвайте стандарта за безопасност: теоретична спирачна сила ≥ действителен товар × 2. φ25 за товар под 50 kg; φ32/φ40 за 50–150 кг товар; φ50/φ63 за 150–300 кг натоварване.

     2. Избор на тип буфер: Изберете S нерегулируем буфер за отвори φ20/φ25; изберете K регулируем буфер за отвори над φ32, за да се адаптирате към променлива скорост и условия на натоварване.

     3. Избор на функционална конфигурация: Изберете F самозаключване за всички автоматични производствени линии; приемете TWH с двойно действие за сценарии с голямо натоварване и висока честота; изберете пружинен тип TWM за станции с приоритет на безопасност и защита при изключване на захранването.

Резюме с едно изречение

     Серията SOLH TWH/TWM със средно тежък режим на работа, ролкови стоперни цилиндри интегрират самозаключващ се механизъм против отскок и степенувана хидравлична буферна система, осигурявайки стабилни професионални спиращи решения с нисък удар и висока безопасност за 30–300 kg автоматизирани конвейерни и производствени станции.
