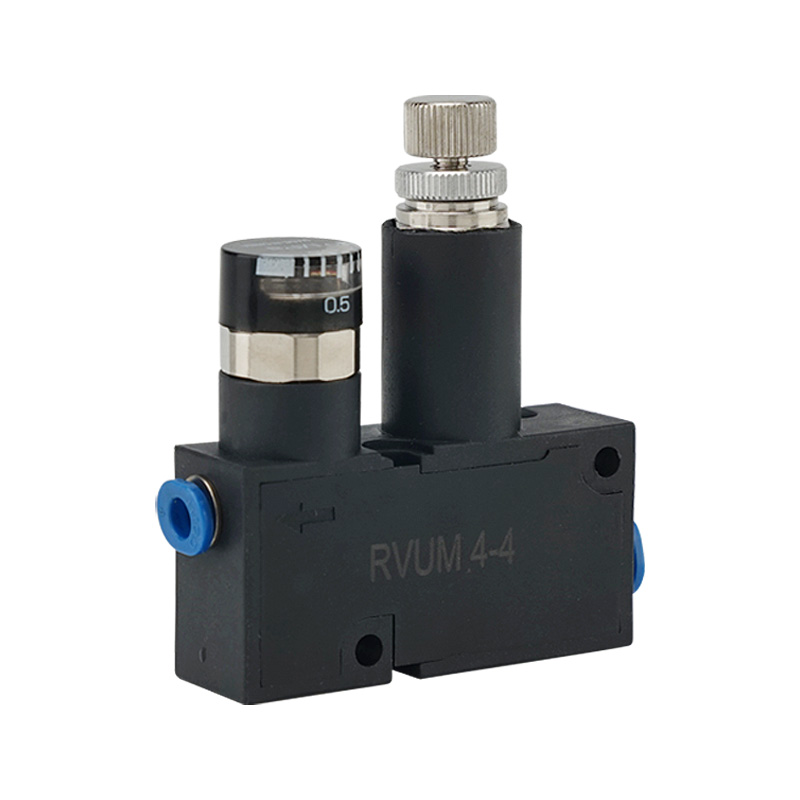

Мини клапан за регулиране на налягането от серия RVUM

Мини клапан за регулиране на налягането от серия RVUM | Компактен бутален редуцир на въздушното налягане с директно действие с монтаж с едно докосване

Марка: SOLH от Richge Technology | Ултракомпактен прецизен пневматичен регулатор на налягането

1. Преглед на продукта

     Серията SOLH RVUM е aултракомпактен бутален тип микроклапан за регулиране на налягането с директно действие, специално разработен за миниатюрни пневматични вериги с ограничено пространство. Той поддържа както релефни (стандартни), така и нерелефни структури, включващи гъвкави опции за права/коляно връзка, интегрирани фитинги с едно докосване и 0,1–0,8MPa прецизно регулиране на налягането. С ултрамалък лек дизайн, разнообразни методи за монтаж и стабилно изходно налягане, той се прилага широко в прецизни сценарии с малък поток, като дозиране, вакуумна адсорбция и микровъздушно издухване, служейки като оптимално решение за стабилизиране на налягането за миниатюрно автоматизирано оборудване.

2. Основно позициониране и принцип на работа

     • Структурен дизайн: Приема високопрецизна бутална структура с директно действие, предлага се в две версии: стандартен релефен тип и опционален нерелефен тип, отговарящи на различни изисквания за регулиране на налягането във веригата.

     • Прецизна стабилизация на налягането: Максималното входно налягане достига 0,9MPa, със стабилно регулируемо изходно налягане, вариращо от 0,1MPa до 0,8MPa. Дизайнът от релефен тип автоматично изпуска въздуха под свръхналягане, за да поддържа постоянно налягане надолу по веригата.

     • Приложима среда: Чист сгъстен въздух, поддържащ работа без масло за смазване, напълно адаптиран към чисти и прецизни пневматични работни среди.

3. Изключителни характеристики на продукта

  3.1 Ултракомпактно и леко тяло

     Цялото тяло на клапана приема миниатюрен интегриран дизайн с изключително малко пространство за работа. Той е идеално подходящ за вграден монтаж на оборудване, монтаж на панел и оформление на тясно пространство за приспособления, реализирайки оптимизация на нулево пространство за миниатюрни пневматични системи.

  3.2 Гъвкав тръбопровод за монтаж с едно докосване

     Както IN, така и OUT портовете поддържат свободно превключване на прав и колянов тип. Съвместим с метрични φ4/φ6 и имперски 5/32"/1/4" пневматични тръби. Инсталирането на плъгин без инструменти значително подобрява ефективността на тръбопроводите и модификациите на място със силна съвместимост.

  3.3 Високопрецизно стабилно регулиране на налягането

     Професионален манометър 0–0,8MPa е снабден с точност на регулиране от ±5% FS. Той осигурява ултрастабилно изходно налягане за прецизни сценарии с малък поток, като автоматично дозиране, вакуумна адсорбция на детайла, микровъздушно издухване и контрол на позиционирането, като ефективно избягва колебанията на налягането, засягащи прецизността на продукта.

  3.4 Разнообразни методи за монтаж

     Поддържа независима директна инсталация и интегрирана в скоба инсталация на клъстер. Той може гъвкаво да се адаптира към различни изисквания за оформление на оборудването, реализирайки едноточково независимо регулиране на налягането и многоконтурно интегрирано централизирано управление на налягането.

  3.5 Издръжлива и надеждна производителност

     Тялото на клапана е изработено от високоякостна алуминиева сплав и смола, с отлична устойчивост на корозия и структурна стабилност. Работната температура варира от 0 ℃ до 60 ℃ (незамръзваща среда), осигурявайки стабилна работа с дълъг цикъл в сценарии за промишлено производство.

4. Общи технически спецификации

5. Правила за кодиране на модел и примери за избор

  5.1 Пълна дефиниция на модела

     Стандартен формат на модела: RVUM - [Tube Spec] - [Tube Spec] - [Суфикс]

     • RVUM: Сериен код за ултракомпактен бутален мини регулатор на налягането

     • Код на спецификацията на тръбата: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Суфикс А: Оборудван с прецизен манометър

 5.2 Често срещани случаи на приложение на модела

     • RVUM6-6: Основен модел с φ6 прав вход + φ6 прав изход, за конвенционални миниатюрни пневматични вериги

     • RVUM6-6-A: прав вход и изход φ6 с вграден манометър, реализиращ визуално регулиране на налягането

     • RVUM4-6: φ4 прав вход + φ6 колянов изход, малокалибрен асиметричен модел за тясно пространство и тръбопроводи с микропоток

6. Типични сценарии за приложение

     • Оборудване и приспособления за микро автоматизация: Широко използван в 3C електронно оборудване, медицински устройства, малки роботизирани ръце и приспособления за прецизни инструменти.

     • Прецизен контрол на малкия поток: Професионално за автоматично дозиране, вакуумна адсорбция на детайла, почистване с микровъздушно издухване и прецизен контрол на налягането при позициониране.

     • Компактна интегрирана система: Идеален за вградена инсталация в оборудването, вграден монтаж в панел и интегрирани пневматични системи с множество контури.

     • Задна верига на електромагнитен клапан: Директно инсталиран след електромагнитните клапани за вторично намаляване на налягането и стабилен изход на налягането, елиминирайки колебанията на въздушното налягане.

7. Ръководство за сравнение и избор на продуктови серии

Резюме с едно изречение

     Мини регулаторът на налягане от серията SOLH RVUM интегрира ултракомпактен размер, гъвкав тръбопровод с едно докосване и прецизно регулиране на налягането от 0,1–0,8 MPa, като е най-подходящото решение за стабилизиране на налягането с висока стабилност за микропневматични вериги с ограничено пространство и прецизно автоматизирано оборудване с малък поток.
