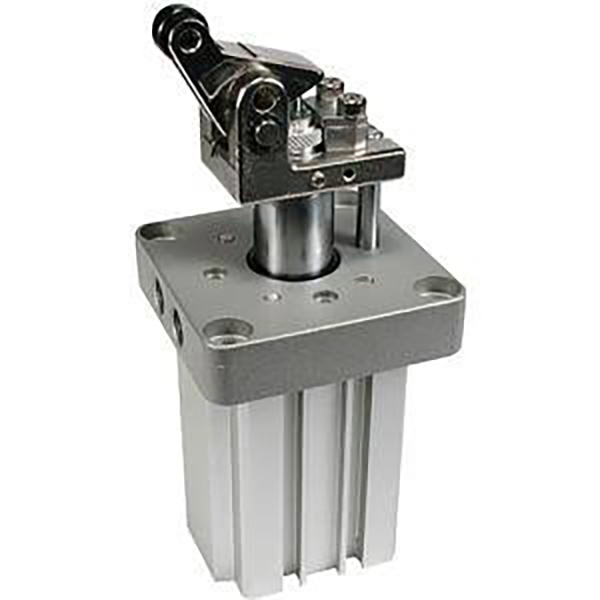

Серия RS2H тежкотоварен спирачен цилиндър | Регулируем спирачен цилиндър на хидравличен буферен лост

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни предимства

     Серията SOLH RS2H е цилиндър за запушалка с тежък режим на работа от ново поколение, професионално проектиран за позициониране и ограничаване на конвейерни линии с тежък товар. Предлага се в големи размери на отвора φ50/63/80 mm, той се отличава със свръхвисока спирачна сила, регулируем хидравличен буфер, лека компактна структура и превъзходна устойчивост на удар. Специално приложим за 50–500 kg тежки палети и инструментални плочи, той служи като основен спиращ компонент за тежкотоварни автоматизирани конвейерни линии, широко използвани при сценарии за спиране на детайли, позициониране на прехвърляне и ограничаване на станции.

  1.1 Подобрена производителност за тежки условия

     Като подобрен заместител на традиционната серия RS1H, RS2H постига повече от 30% увеличение на спирачната сила. Приемайки комбинирано усилване на силата на лоста и хидравлична буферна структура, той перфектно издържа на високочестотни ударни натоварвания и стабилно ограничава тежки детайли, вариращи от 50 kg до 500 kg, решавайки проблемите с недостатъчната сила и лесната повреда на старите модели при циклична работа с голямо натоварване.

  1.2 Компактна и лека оптимизация

     В сравнение със серията RS1H, моделът с ход φ63-30 намалява общото тегло с 22% и скъсява общата дължина с 9 mm. Оптимизираната интегрирана структура спестява място за монтаж, като същевременно подобрява цялостната структурна здравина, реализирайки по-малък размер, по-леко тегло и по-висока стабилност.

  1.3 Основен регулируем хидравличен буфер

     Стандартно вграден регулируем хидравличен буфер. Потребителите могат свободно да регулират съпротивлението на затихване чрез въртящия се регулиращ диск, за да се адаптират към детайли с различно тегло и скорости на транспортиране. Буферът поддържа бърза подмяна без инструменти чрез разхлабване на фиксиращия винт M4, което значително подобрява ефективността на поддръжката на място и намалява времето за престой.

  1.4 Лост с висока твърдост и дизайн с двойна ролка

     Лостът с висока якост е оборудван с подобрена вътрешна буферна структура. Предлагат се две опции за материал на ролката: смола (L) и въглеродна стомана (M), характеризиращи се с устойчивост на износване и устойчивост на напукване. Увеличеният диаметър на ролката осигурява плавна работа при търкаляне и силна способност за предотвратяване на деформация, като ефективно избягва заклинване и повреда при ексцентричен товар по време на спиране на тежък товар.

 1.5 Напълно взаимозаменяеми и разнообразни конфигурации

     Монтажните размери са напълно взаимозаменяеми с традиционната серия RS1H, като поддържат директна подмяна и надграждане без модифициране на рамки за закрепване. Допълнителните разширени функции включват заключващ механизъм против отскок, отключване с ръчно освобождаване и превключвател за откриване на лоста, отговарящи на изискванията за контрол при сложни условия на работа при тежко натоварване.

  1.6 Структура без масло и с дълъг експлоатационен живот

     Допълнителни двойнодействащи, пружинно натоварени двойнодействащи и еднодействащи режими покриват различни оперативни изисквания. Твърдият хромиран бутален прът и твърдо анодизираното тяло на цилиндъра осигуряват отлична устойчивост на износване и устойчивост на удар. Дизайнът на работа без масло се адаптира към чиста среда и условия на работа, защитени от пръски, с ниски разходи за поддръжка и дълъг експлоатационен живот.

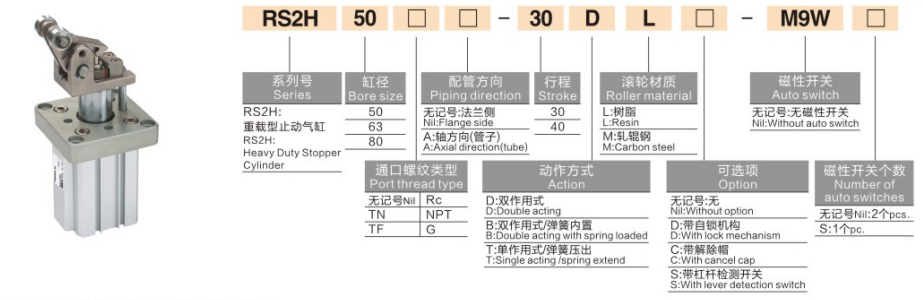

2. Пълни правила за именуване на модели и примери за поръчки

  1. Типични примери за модели: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Примери за стандартна поръчка

    • Общ модел за тежък режим: RS2H63-30LD-M9BW (диаметър φ63, ход 30 mm, ролка от смола, двойно действаща, с магнитен превключвател M9BW)

    • Високобезопасен заключващ модел: RS2H80-40TM-XC102 (диаметър φ80, ход 40 mm, ролка от въглеродна стомана, еднодействаща, със заключващ механизъм против отскок)

3. Общи технически параметри (20 ℃, 0,5 MPa стандартно състояние)

  3.1 Основни спецификации

     • Режим на работа: Двойнодействащ, пружиниран двойнодействащ, пружинно удължаване еднодействащ

     • Диапазон на работното налягане: 0.05~1.0MPa; Доказателствено налягане: 1.5MPa

     • Околна температура: -10℃~60℃ (околна среда без лед)

     • Буферна система: Стандартен вграден регулируем хидравличен буфер + гумен буфер с двоен край

     • Режим на смазване: Работа без масло

     • Метод на инсталиране: Стандартен монтаж на фланец, наличен е монтаж на 4-странен магнитен превключвател

  3.2 Стандартна комбинация от отвор и ход

  3.3 Теоретична спирачна сила (Единица: kN при 0,5 MPa, мощност на лоста)

  3.4 Сравнение на теглото на продукта (Единица: kg при стандартен ход)

4. Насоки за основна конфигурация и избор

 4.1 Избор на материал на ролката

     • Смола ролка (L): Нисък шум и против надраскване на повърхностите на палетите. Идеален за сценарии с леки/средни натоварвания (50–200 kg) и работа с висока скорост (≤0,5 m/s), защитавайки детайлите, като същевременно осигурява стабилно спиране.

     • Ролка от въглеродна стомана (M): Свръхвисока устойчивост на износване и силна устойчивост на удар. Подходящ за тежки натоварвания (200–500 кг), високочестотни цикли (≥1000 пъти/ден) и тежки индустриални условия на работа с дълъг експлоатационен живот.

  4.2 Избор на режим на работа

     • Двойно действащ (D): Двупосочно контролирано затягане и освобождаване с максимална сила на спиране. Оптимизиран за тежко натоварване и високочестотни старт-стоп работни условия.

     • Пружинно двойно действие (B): Автоматично освобождаване при прекъсване на захранването, приоритизиране на оборудването и безопасността на персонала. Перфектен за опасни станции и сценарии за защита при изключване на захранването.

     • Еднодействащ (T): Разтягане на пружината, режим на прибиране с въздушна компресия. Енергоспестяващ и рентабилен, приложим за сценарии с леко натоварване и спиране на ниска честота.

  4.3 Допълнителни функционални аксесоари за тежък режим на работа

     • Заключващ механизъм (-XC102): Автоматично заключване след спиране за предотвратяване на отскачане и изместване на детайла, подходящо за високоскоростни станции за леко натоварване и против преместване.

     • Функция за ръчно отключване: Освободете ръчно лоста при прекъсване на електрозахранването или повреда на оборудването, осигурявайки безопасна и удобна поддръжка на място.

     • Превключвател за откриване на лоста: Открива удължаване на лоста и състояние на нулиране, поддържа PLC контрол на връзката и автоматизирана блокировка за интелигентни производствени линии.

5. Типични сценарии за приложение

     • Тежкотоварни конвейерни линии за палети: Специализиран за спиране, позициониране на прехвърляне и предотвратяване на преместване на 200–500 кг тежки инструментални плочи в автомобилостроенето, домакинските уреди и логистичната промишленост, осигурявайки стабилна производителност при ограничаване на голямо натоварване.

     • Тежки станции за заваряване и металорежещи машини: Прилага се за затягане на заваръчни приспособления при голямо натоварване, ограничаване на натоварването/разтоварването на машинни инструменти и позициониране на тежка форма. Буферната структура е устойчива на силен удар и предотвратява ерозията на заваръчната шлака.

     • Автоматизирани системи за складиране и трансфер: Използва се за стереоскопично спиране на складови палети, позициониране на докинг станция AGV и ограничаване на механизма за обръщане при тежки условия, включващ стабилно движение и надеждна обратна връзка на сигнала.

     • Високоскоростни тежкотоварни конвейерни линии: Подходящ за спиране на високоскоростни (≤0,8m/s) тежки детайли на ролкови и лентови конвейерни линии. Регулируемият хидравличен буфер осигурява плавен и нулев процес на спиране.

6. Ръководство за бърз избор в 3 стъпки

     1. Избор на размер на отвора: Изберете отвор според теглото на детайла и скоростта на транспортиране. Следвайте стандарта за безопасност: теоретична спирачна сила ≥ действително натоварване × 2. φ50 за товар под 200 kg, φ63 за товар 200–350 kg, φ80 за товар над 350 kg.

     2. Избор на материал на ролка: Изберете ролка със смола (L) за сценарии с леко натоварване и висока скорост; изберете ролка от въглеродна стомана (M) за сценарии с голямо натоварване и цикличност с висока честота.

     3. Избор на функционална конфигурация: Изберете двойнодействаща (D) + ролка от въглеродна стомана за тежко натоварване и условия на работа с висока честота; добавете заключващ механизъм (-XC102) за изискванията против отскок; приемете пружинен тип (B) за станции с приоритет на безопасността.

Резюме с едно изречение

     Модернизираният спирачен цилиндър за тежък режим на работа от серията SOLH RS2H разполага с 30% по-висока спирачна сила, лека компактна структура, регулируем хидравличен буфер и двойни ролкови опции, осигуряващи високостабилни, устойчиви на удар и лесни за поддръжка професионални спирателни решения за 50–500 kg тежкотоварни автоматизирани конвейерни линии.
