Интегрираните въртящи се цилиндри с лопатки SOLH MSUB осигуряват прецизно въртеливо движение с нисък люфт за лека автоматизация до 10 kg товари. Отличаващ се с цялостна структура на въртяща се маса, която елиминира хлабината на предавките, поддържа опционално въртене на 90°/180° с ±5° фина настройка на ъгъла; подобрената версия на MSUA постига прецизност на колебанията в рамките на 0,03 mm. Неговата оптимизирана структура с една лопатка може да се похвали с 2–3 пъти по-висок капацитет на натоварване от конвенционалните модели CRB1 с по-компактен отпечатък. Монтажът на фланец в много посоки спестява място за монтаж, докато уплътнението без масло осигурява чиста работа при дълъг цикъл. Ние поддържаме стабилно масово производство и достатъчен инвентар на място, широко възприет за роботизирано люлеене на съединения, електронно индексиране на детайлите, обръщане на части и малки платформи за позициониране в прецизни монтажни линии.

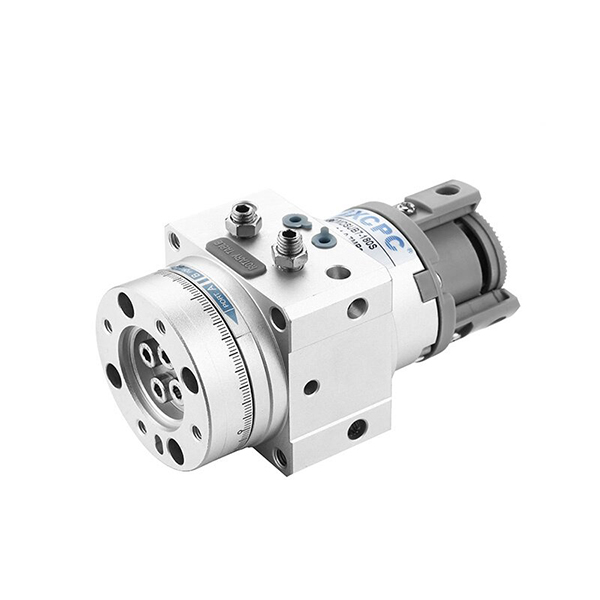

Въртящ се цилиндър с перки MSUB | Високопрецизен компактен осцилиращ цилиндър
Марка: SOLH от Richge Technology
1. Общ преглед на продукта и основни структурни характеристики
Серията SOLH MSUB е високопрецизен цилиндър с въртяща се маса с една лопатка, предназначен за прецизни осцилиращи приложения с леко натоварване. Той се отличава с интегрирана компактна структура, фино регулируем ъгъл на завъртане, многоповърхностен монтаж и ултра ниска хлабина. Покривайки 4 спецификации за размер (съответстващи на отвор φ10/φ15/φ20/φ30), той се прилага широко при въртене на манипулатор, позициониране на малки индекси и станции за обръщане на детайла, служейки като основното високопрецизно люлеещо се решение за автоматизирани прецизни производствени линии.
1.1 Интегрирана въртяща се маса и цилиндрична структура
Интегрираният дизайн на въртяща се платформа и задвижващ цилиндър елиминира напълно хлабината на зъбните колела с повишена цялостна твърдост. Стандартният модел постига изключително нисък толеранс на биене, докато модернизираната високопрецизна версия MSUA осигурява точност на колебанията на платформата в рамките на ≤0,03 mm, осигурявайки стабилно и повторяемо прецизно позициониране.
1.2 Дизайн с една лопатка с голямо натоварване
Приемайки оптимизирано структурно оформление с една лопатка, цилиндърът има по-малък обем и по-леко тегло. Товароносимостта му е 2~3 пъти по-висока от традиционните цилиндри от серия CRB1 със същия размер, реализирайки едновременно миниатюризация и висок въртящ момент.
1.3 Прецизно регулируем ъгъл на завъртане
•Стандартен удар: 90° / 180° по избор за различни въртящи се изисквания.
•Толеранс на фина настройка: Дизайнът с една лопатка поддържа ±5° фина настройка в двата края; двулопатковият тип поддържа ±2,5° фина настройка.
•Точност на позициониране: Стриктен толеранс на ъгъла на завъртане от 90°±10′ / 180°±10′, отговарящ на изискванията за високо прецизно индексиране и обръщане.
1.4 Гъвкави опции за монтаж и тръбопроводи
•Режим на тръбопровод: Страничен тръбопровод и аксиален тръбопровод по избор; моделите, оборудвани с магнитен превключвател, поддържат само страничен тръбопровод за стабилно получаване на сигнал.
•Режим на монтаж: Структурата на многостранния фланец поддържа многопосочна инсталация, ефективно спестявайки вътрешното пространство на оборудването и адаптирайки се към сценарии с компактно оформление.
1.5 Ниски течове и дълъг експлоатационен живот
Приемане на персонализирана специална уплътнителна структура за минимизиране на вътрешно и външно изтичане на въздух. Стандартният дизайн на работа без масло се адаптира към чиста производствена среда и общи индустриални условия на работа, като намалява разходите за поддръжка и удължава непрекъснатия експлоатационен живот.

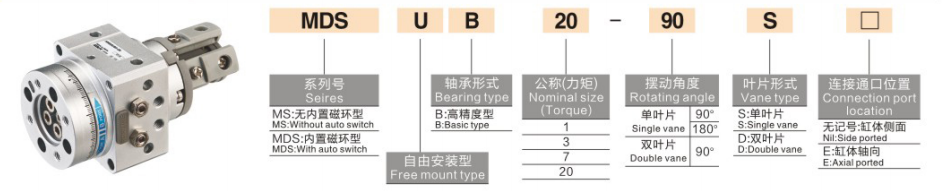

2. Пълни правила за именуване на модели и примери за поръчки
1. Типични примери за модели: MSUB7-180S, MDSUB20-90S
Кодов сегмент
Определение
MSUB / MDSUB
Тип серия: MSUB = Без магнитен пръстен; MDSUB = Вграден магнитен пръстен (с възможност за монтиране на превключвател)
1/3/7/20
Код на размера (съответстващ отвор): 1=φ10, 3=φ15, 7=φ20, 20=φ30
90 / 180
Ъгъл на завъртане: 90° / 180°
S
Основен стандартен тип
2. Примери за стандартни поръчки
•Стандартен немагнитен модел: MSUB7-180S (размер 7, ъгъл на въртене 180°, без магнитен пръстен)
•Модел на магнитна обратна връзка: MDSUB20-90S (Размер 20, 90° ъгъл на завъртане, вграден магнитен пръстен за монтаж на превключвател)
•Работна течност: Сгъстен въздух (работа без масло)
•Околна температура: 5℃~60℃
•Диапазон на работното налягане: Размер 1: 0.2~0.7MPa; Размер 3/7: 0.15~0.7MPa; Размер 20: 0.15~1.0MPa
•Време на въртене (@0,5MPa): 0.07~0.3s/90° (регулируемо)
•Тип лагер: Плъзгащ лагер с високо натоварване
3.2 Таблица с ключови параметри на ефективността
Размер
Отвор φ (mm)
90° въртящ момент (N·m)
180° въртящ момент (N·m)
Допустимо радиално натоварване (N)
Допустимо аксиално натоварване (N)
Размер на порта
1
10
0.3
0.2
20
15
M3×0,5
3
15
0.7
0.5
30
40
M5×0,8
7
20
0.9
0.7
50
60
M5×0,8
20
30
2.9
2.2
80
80
M5×0,8
4. Насоки за основна конфигурация и избор
4.1 Избор на размер (Въз основа на въртящ момент и натоварване)
•Размер 1 (φ10): 0,3 N·m изходен въртящ момент, подходящ за микро свръхлек товар (≤1 kg) и сценарии с високочестотно прецизно въртеливо движение.
•Размер 3 (φ15): 0,7 N·m изходен въртящ момент, идеален за приложения с малки леки натоварвания (1~3 kg), като например въртене на ставите на роботизирана ръка.
•Размер 7 (φ20): 0,9 N·m изходен въртящ момент, перфектно съвпадащ с малки и средни натоварвания (3~5 kg) за позициониране на индексиране и станции за обръщане на детайла.
•Размер 20 (φ30): 2,9 N·m висок изходен въртящ момент, приложим за средно тежки товари (5~10 kg) при тежки задачи за ротационно позициониране.
4.2 Избор на ъгъл и точност
•90° ъгъл на завъртане: Проектиран за завъртане под прав ъгъл и превключване на посоката, широко използван при зареждане/разтоварване на детайли и позициониране на управление на 90°.
•180° ъгъл на завъртане: Подходящ за въртене на половин цикъл и обръщане на детайла, реализирайки обратно позициониране на 180° и двупосочно превключване на станции.
•Надграждане с висока точност: Изберете серия MSUA за свръхвисоки изисквания за точност с точност на колебанията на платформата ≤0,03 mm.
4.3 Конфигурация на магнитен превключвател
•MSUB (немагнитен): Основна икономична версия без магнитен пръстен, рентабилна за просто циклично движение без изискване за обратна връзка на сигнала.
•MDSUB (магнитен): Вграден магнитен пръстен, съвместим с D-T791/D-T792 магнитни превключватели с произволно регулируеми сензорни позиции, поддържащи автоматизирано управление на връзката на PLC сигнала.
5. Типични сценарии за приложение
•Прецизни роботизирани системи: Прилага се при въртене на ставите на малък робот и люлеене на краен ефектор, отличаващ се с лек, компактен размер и висока повторяемост на позиционирането.
•Автоматизирани индексиращи станции: Перфектен за 90°/180° прецизно индексиране, позициониране на откриване и позициониране на монтажни станции в индустрията за електроника и малки домакински уреди.
•Обръщане и управление на детайла: Идеален за обръщане и преобразуване на посоката на детайли с леко натоварване (≤10 kg) на конвейерни линии, постигайки нулев луфт и плавно въртене с ниско въздействие.
•Малки ротационни платформи: Широко използван в микро въртящи се платформи, печат на етикети и въртене на станции за маркиране, с гъвкав монтаж и ниска трудност при поддръжката.
6. Бързо сравнение на серия MSUB срещу CRB2 / CRBU2
Елемент за сравнение
MSUB (интегрирана въртяща се маса)
CRB2 (стандартен тип перка)
CRBU2 (свободен тип монтиране)
Структура
Интегрирана маса и цилиндър
Отделен цилиндър и въртяща се маса
Цилиндър със свободна монтажна основа
Точност на позициониране
≤0,03 мм (висока точност)
≤0,1 мм (средна точност)
≤0,1 мм (средна точност)
Обем
Най-компактен
Среден
Среден
Товароносимост
Високо (2~3 пъти от CRB1)
Среден
Среден
Метод на монтаж
Многостранен фланец (всепосочен)
Еднопосочен фланец
6-посочен директен монтаж
Ниво на разходите
Среден
ниско
Среден
7. Ръководство за бърз избор в 3 стъпки
1. Избор на размер: Изчислете въртящия момент въз основа на теглото на детайла и радиуса на въртене с коефициент на безопасност ≥2. Изберете размер 1 за натоварване ≤1 кг, размер 3 за 1~3 кг, размер 7 за 3~5 кг, размер 20 за 5~10 кг.
2. Избор на ъгъл: Изберете 90° ъгъл на завъртане за завъртане под прав ъгъл и управление; изберете ъгъл на въртене от 180° за обръщане на половин цикъл и обратно позициониране.
3. Функционален избор: Изберете MDSUB с магнитен пръстен за обратна връзка на сигнала и PLC връзка; надграждане до серия MSUA за изисквания за свръхвисока точност на позициониране.
Резюме с едно изречение
Серията компактни лопаткови въртящи се цилиндъри SOLH MSUB се отличават с интегрирана високопрецизна конструкция на масата, регулируем ъгъл на завъртане и висока товароносимост, осигуряващи ниска хлабина, висока стабилност и спестяващи място прецизни въртящи се решения за автоматизирани обръщащи и индексиращи станции с леко натоварване на ниво 10 kg.
