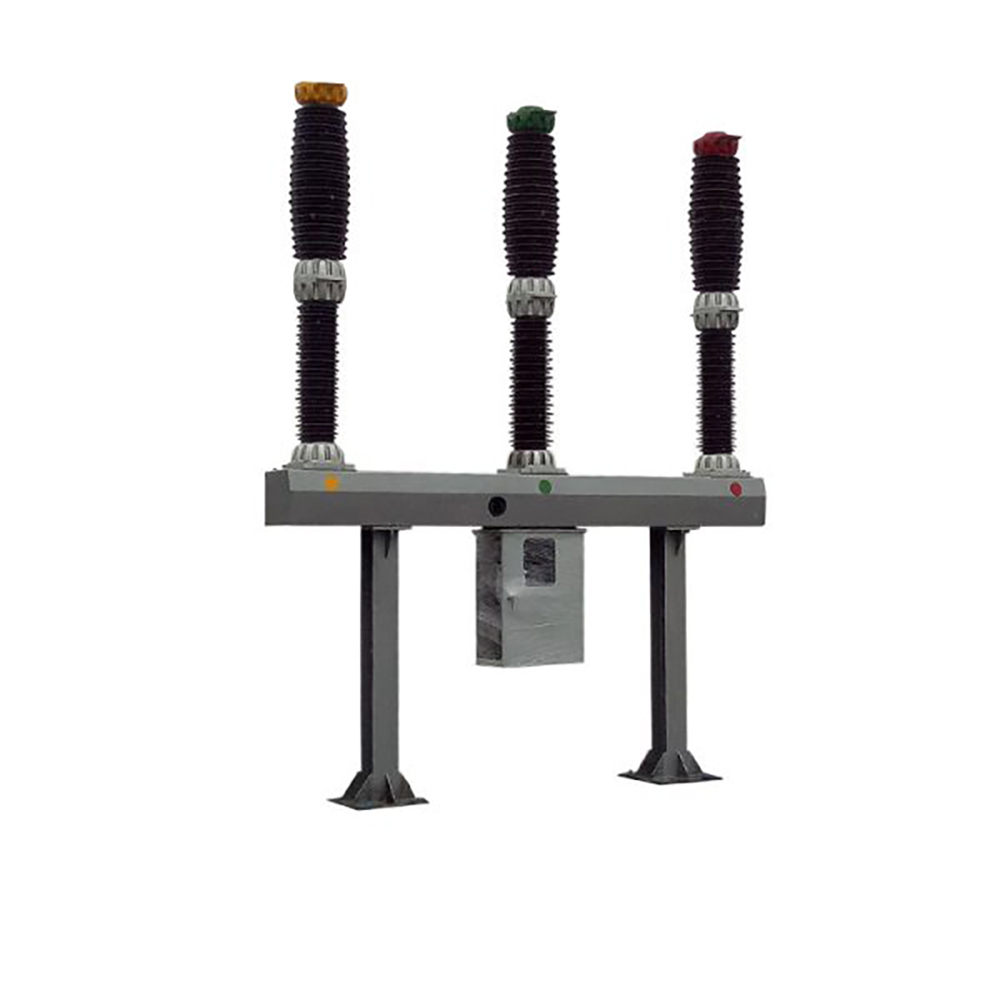

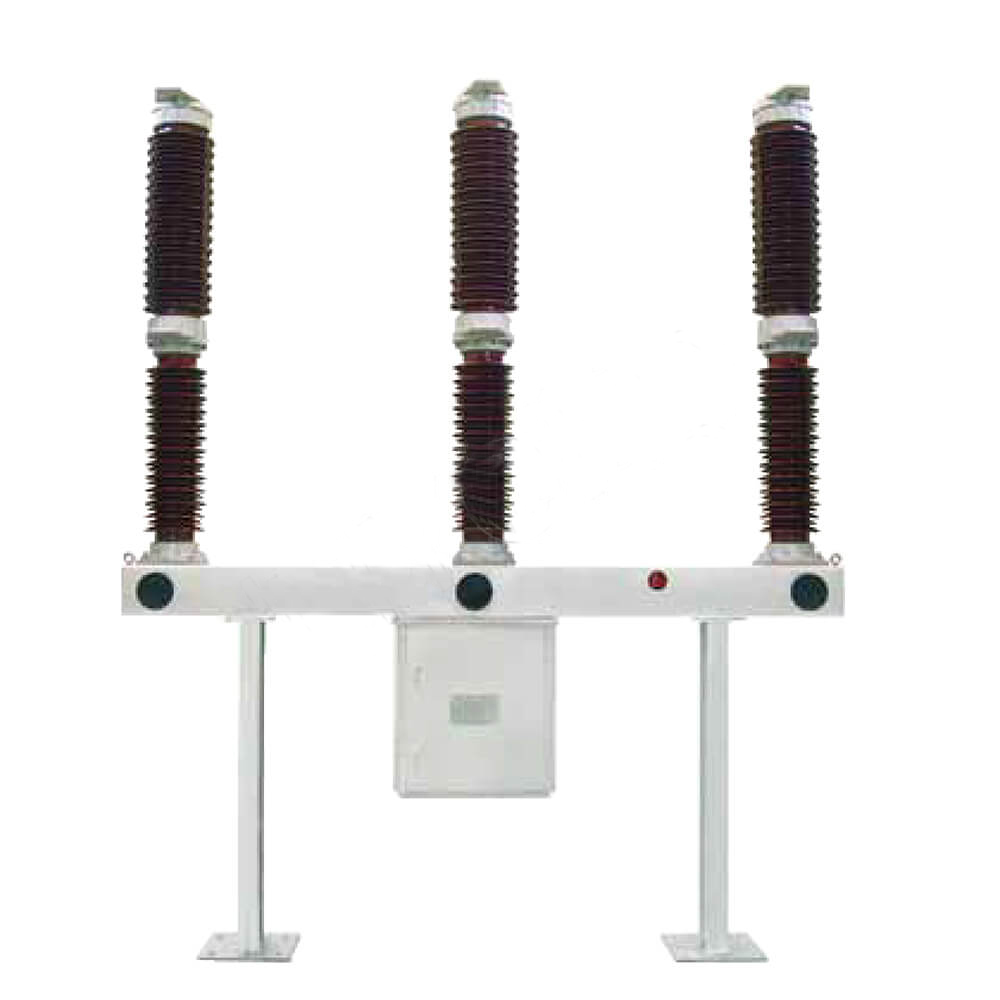

LW36-126 110KV 126KV Outdoor SF6 прекъсвач на веригата

LW36-126 110KV 126KV Outdoor SF6 прекъсвач на веригата

LW36-126/145 е комбиниран апарат, включващ SF6 прекъсвач на резервоара на живо с технология за изчезване на дъга за самообладание. Прекъсвачите на веригата са достъпни за работа на единични или три полюси ， се използва за прекъсване на тока на тока, ток на повреда или за превключване на електрически линии и по този начин осъществява контролирането и защитата на системата за мощност. Той е способен на редовна работа и също така може да се използва като прекъсвач на веригата. Новият пружинен работен механизъм гарантира висока надеждност и безопасност.

LW36-126/3150-40 самонадеяният прекъсвач на веригата с високо напрежение SF6 е прекъсвач на веригата, проектиран за променливотокови системи с високо напрежение. Той е идеален за използване в електрически решетки с максимално напрежение от 145kV и номинална честота 50Hz. Този прекъсвач се използва за прекъсване на номиналните токове, токове на повреда или за превключване на вериги, осигуряващи основен контрол и защита на захранващите системи. Той е подходящ и за използване като прекъсвач на връзки в мрежовите взаимовръзки.

Този продукт използва SF6 газ, както и дъгата гасене, така и изолационна среда. Той е оборудван с най-новата самонареждана технология за гасене на дъга и разполага с нов механизъм, управляван от пролетта. LW36-126/3150-40 предлага дълъг електрически живот, ниски усилия за работа, нисък шум и висока надеждност, което го прави най-надеждният избор за зони с голяма надморска височина или 132kV захранващи системи. Той може също да замени внесените продукти от същия тип.

Структурни характеристики

Прекъсвачът на веригата приема трифазна порцеланова колона с еднократна структура. Трите фази са оборудвани с пружинен работен механизъм, който е централно подреден и се работи с трифазен, така че външният вид е нов и изискан. Прекъсвачът на веригата използва SF6 газ като среда за изолация и дъга. По време на работа е свързан триполюният SF6 газ на прекъсвача на веригата и се използва реле с плътност на указател за наблюдение на нейния налягане и напредъка на плътността. Поради принципа за погасяване на дъгата за само енергията и оптимизирания дизайн в системата за движение на прекъсвач, механичната ефективност се подобрява ефективно и оперативната работа е сведена до минимум;

Отлично прекъсване на производителността и дълъг електрически живот;

Монтажната рамка и опората са изработени от висококачествени стоманени плочи, които са огънати като цяло. Повърхностната обработка приема процеса на поцинковане с горещо поцинковане. Всички изложени крепежни елементи са изработени от материали с висока якост и стандартни части от неръждаема стомана или стандартни части от неръждаема стомана. Черупката на кутията на механизма е изработена от неръждаема стомана, така че продуктът има отлична устойчивост на корозия; висока механична надеждност и може да се работи често;

Поради присъщата си якост на изолация на серен хексафлуориден газ и оптималното движение на контакт на прекъсвача, прекъсвачът на веригата нарушава капацитивния ток без царуване; Външното ниво на изолация е високо, външната изолация е проектирана с голямо разстояние на пълзене, разстоянието на съотношението на пълзене е ≥31mm/kV, а характеристиката на устойчивост на мръсотия е отлично. Той също може да работи безопасно в сурови среди;

Силен капацитет за носене на тока: Тестът за повишаване на температурата се провежда съгласно 1,2 пъти по -голям от номиналния ток 3150A, тоест 3780A и все още има голям марж за повишаване на температурата във всяка точка;

Общият вид на продукта е компактен, инсталирането и пускането в експлоатация на място са удобни, а натоварването на поддръжката е малко.

Приложения:

Защита на електрическата мрежа: широко използвана в 132KV или по -високо напрежение мощностни мрежи за защита и контрол.

Превключващи операции: Подходящ за превключване на веригата и като прекъсвач на връзки в взаимовръзките за захранване на системата.

Използване на висока надморска височина: Идеален за използване в области на голяма надморска височина поради стабилния си дизайн и усъвършенстваната технология.

Условия за околната среда за употреба

Нормалните условия за околната среда за използване отговарят на следните изисквания:

а) температура на околната среда на въздуха -25 ℃ (-40 ℃) ~ +40 ℃;

б) надморска височина ≤2500m (2000m);

в) скорост на вятъра ≤34m/s;

г) дневна разлика в температурата ≤25 ℃;

д) Слънчева интензивност ≤1000W/m;

е) ниво на земетресение на нивото на земетресението 8 градуса (хоризонтално ускорение 0,2 g, вертикално ускорение 0,1 g);

ж) дебелина на лед ≤10mm;

з) Нивото на замърсяване на въздуха не надвишава ниво ⅲ в GB/T 5582;

i) Местоположение на инсталацията на открито.

Ако потребителят има специални изисквания за условията за използване на средата, той може да преговаря с експерти от Liyond.

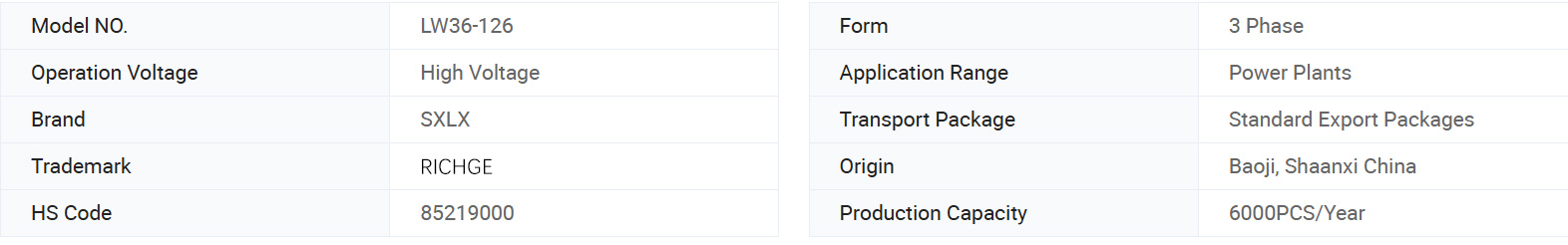

Основна информация.

Технически параметри

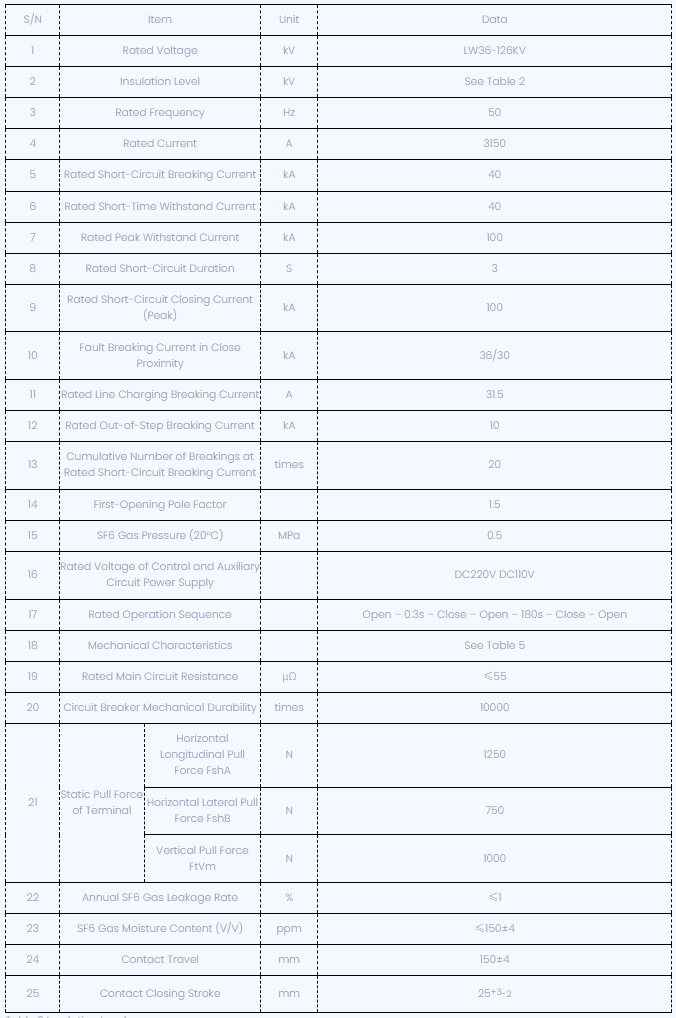

LW36-126 SF6 Технически параметри на прекъсвача

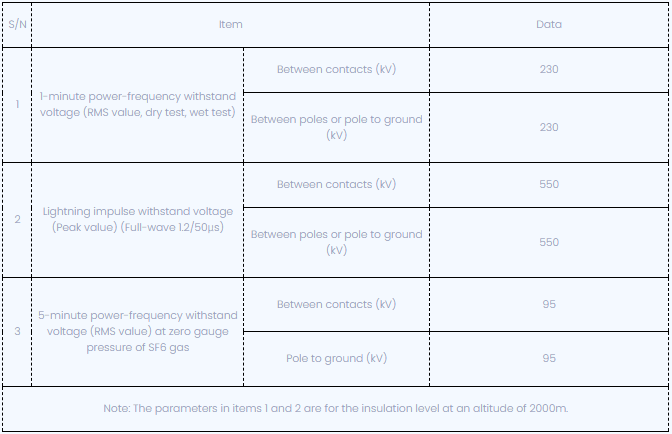

Таблица 2 Ниво на изолация

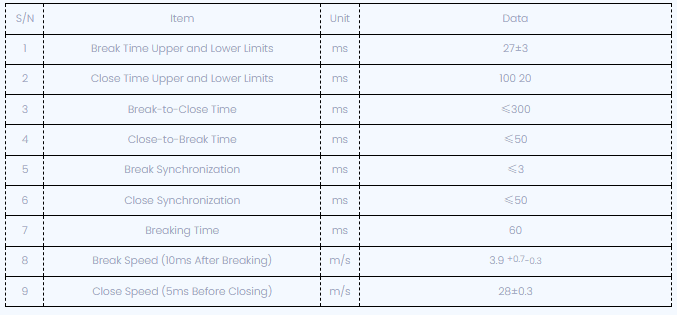

Таблица 3 Механични характеристики

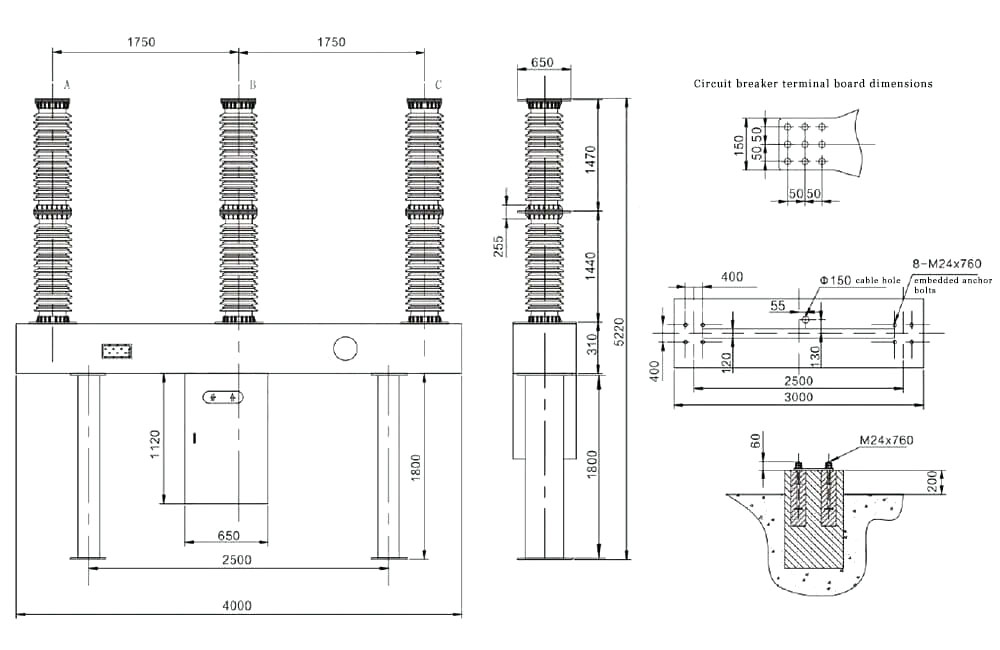

Техническа рисунка

Известие за поръчка за прекъсване на веригата LW36 SF6

Модел и спецификации на прекъсвачите;

Номинални електрически параметри (напрежение, ток, прекъсвач и др.)

Условия на околната среда за употреба (температура на околната среда, надморска височина, ниво на замърсяване в околната среда)

Електрически параметри на номинална контролна верига (номинално напрежение на двигателя за съхранение на енергия, номинално напрежение на намотката за отваряне и затваряне);

Име и количество резервни части, специални оборудване и необходими инструменти (трябва да бъдат поръчани отделно);

Посока на окабеляване на първичния горен терминал.

Известие за поръчка за прекъсване на веригата LW36 SF6

Модел и спецификации на прекъсвачите;

Номинални електрически параметри (напрежение, ток, прекъсвач и др.)

Условия на околната среда за употреба (температура на околната среда, надморска височина, ниво на замърсяване в околната среда)

Електрически параметри на номинална контролна верига (номинално напрежение на двигателя за съхранение на енергия, номинално напрежение на намотката за отваряне и затваряне);

Име и количество резервни части, специални оборудване и необходими инструменти (трябва да бъдат поръчани отделно);

Посока на окабеляване на първичния горен терминал.

Често задавани въпроси

В: Мога ли да получа цени на вашите продукти?

О: Добре дошли. Моля, не се колебайте да ни изпратите запитване тук. Ще ви отговорим в рамките на 24 часа.

Въпрос: Можем ли да отпечатаме нашето лого/ името на компанията на продуктите?

О: Да, разбира се, ние приемаме OEM, тогава се нуждаем от вас, за да ни предоставите разрешение за марката.

В: Приемате ли персонализиране на продукта?

О: Да, разбира се, моля, предоставете конкретни чертежи или параметри, ще ви цитираме след оценка.

В: Какво е времето за водеща?

О: Времето за изпълнение зависи от поръчаните количества, обикновено в рамките на 7-20 дни след получаване на плащането.

В: Какви са вашите търговски условия?

О: Приемаме EXW, FOB, CIF, FCA и т.н.

Въпрос: Инспектирате ли готовите продукти?

О: Да, всяка стъпка на производство и готови продукти ще бъдат излезли от отдел QC преди изпращане. И ние ще предоставим отчети за проверка на стоки за справка преди изпращане

Въпрос: Как да решите проблемите с качеството след продажбите?

О: Правете снимки на проблемите с качеството и ни изпратете за нашата проверка и потвърждаване, ние ще направим доволно решение за вас в рамките на 3 дни.
