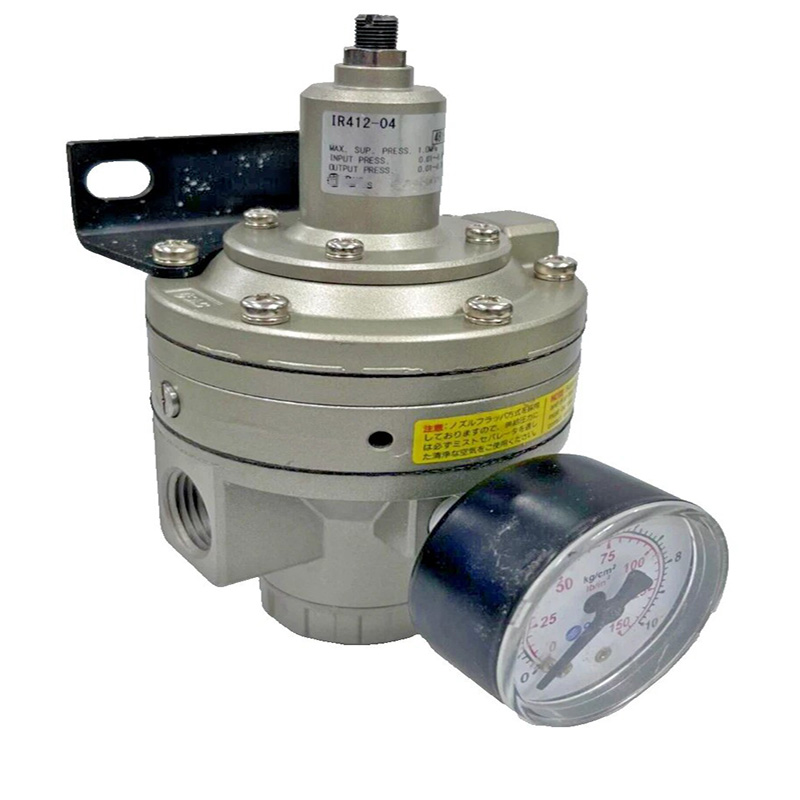

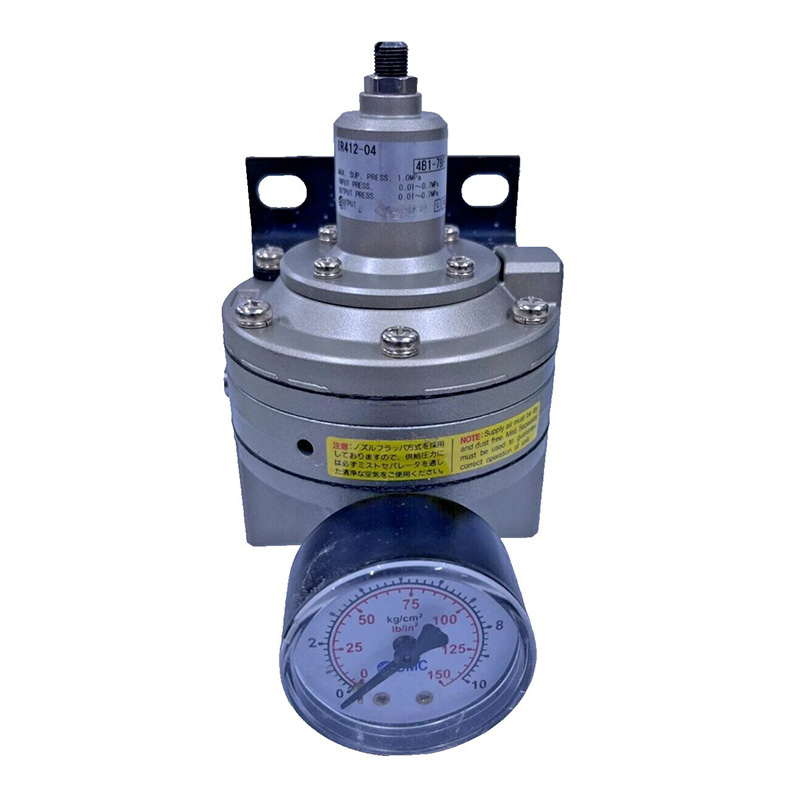

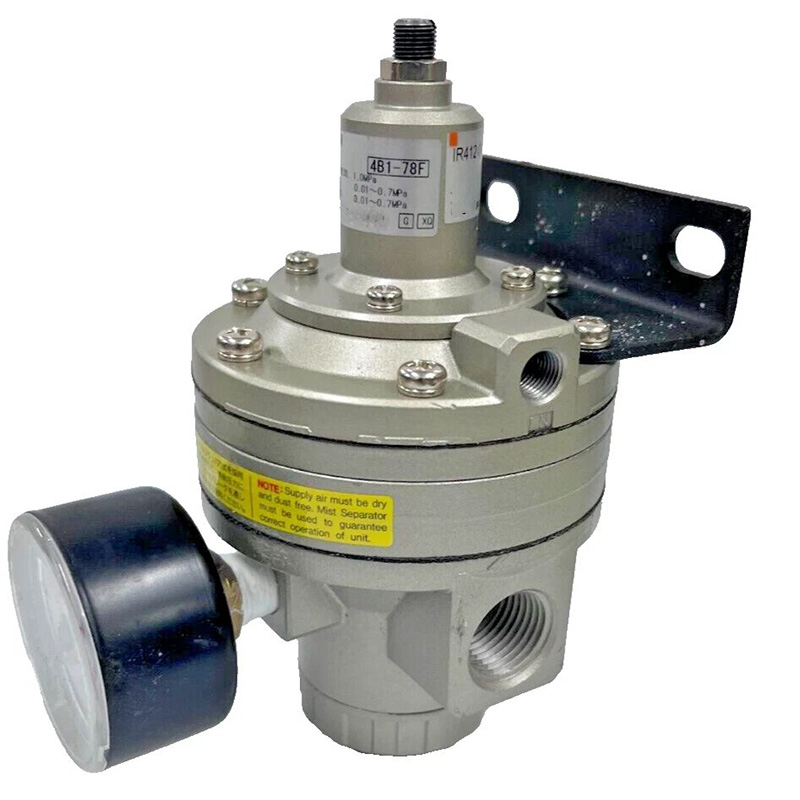

IR412-04-X32 Високопрецизен пилотен регулатор

Марка: SOLH от Richge Technology (睿其格科技)

Общ преглед на продукта

     IR412-04-X32 принадлежи към пилотно управляван прецизен стабилизатор на налягането от серия IR. Този регулатор е проектиран за тежки пневматични работни условия, които изискват ултрастабилно изходно налягане и малка флуктуация на налягането, напълно взаимозаменяеми размери и производителност с оригиналната серия IR412 на SMC.

1. Основни технически спецификации

      -- Име на серията: IR412 високопрецизен стабилизиращ регулатор

      -- Пълен модел: IR412-04-X32

          · 04: Резба на главния порт Rc 1/2"

          · X32: Персонализирана специална конфигурация, включително заден ауспух, подобрена чувствителност и минимална постоянна консумация на въздух

     --Тип структура: Пилотно управляван релефен прецизен регулатор

     --Приложима среда: Сух и чист въздух под налягане

     --Максимално входно работно налягане: 1,0 MPa

     --Регулируем обхват на налягане: 0,01 ~ 0,7 MPa

     --Точност на контрола

        · Чувствителност: 0,2% пълна скала

        · Повторяемост: ±0,5% пълна скала

     --Ефективност на потока: Максимален капацитет на потока, почти два пъти повече от потока на модела IR201

     --Релефен изпускателен капацитет: изпускателен поток при свръхналягане 5 пъти по-висок от конвенционалните прецизни регулатори

     --Постоянен разход на въздух: ултра нисък, по-малко от 1 л/мин

     --Работна температура: -5℃ ~ +60℃

     --Нето тегло: Прибл. 1,0 кг

     --Опции за монтаж: Монтаж на панел или монтаж на скоба; манометър, който може да се монтира отпред или отзад

2. Принцип на работа на пилота с дюза-затвор

     --Етап на настройка на налягането: Завъртете копчето за регулиране, за да компресирате вътрешната пружина и да затворите прохода на дюзата; пилотният въздух натиска основната макара, за да регулира изходното налягане.

     --Етап на стабилно регулиране: Налягането на изхода действа върху диафрагмата, за да уравновеси напрежението на пружината, като поддържа постоянно предварително зададено налягане.

     --Етап на освобождаване на свръхналягане: Когато налягането надолу по веригата надвиши целевата стойност, диафрагмата се повдига, за да отвори дюзата, пилотното налягане пада незабавно и главният клапан освобождава излишния въздух с висока скорост. Основно предимство: Комбинираното пилотно управление и релефна структура осигурява ултра бърза скорост на реакция, стабилен изход на налягане и изключителна производителност при голям поток.

3. Пълно описание на кода на модела (IR412-04-X32)

     --IR412: Основна серия регулатори с голям калибър и висока точност

     --04: Спецификация на главния порт Rc 1/2"

     --X32: Персонализирана версия за надграждане

        · Оформление на задния ауспух (стандартната версия приема преден ауспух)

        · Подобрена чувствителност на реакцията

        · Дизайн с ниска постоянна консумация на въздух

4. Основни предимства на продукта

     --Превъзходна прецизност на управление с 0,2% чувствителност на пълната скала, перфектно съвпадащ контрол на напрежението, прецизно позициониране и оборудване за дозиране на течности.

     --Голям 1/2-инчов порт осигурява максимален поток, поддържащ цилиндри с голям диаметър и пневматични производствени линии с висока консумация.

     --Незабавна корекция на налягането чрез релефен канал с голям обем за бързо елиминиране на колебанията на изходното налягане.

     --Енергоспестяващ дизайн със стабилна консумация на въздух под 1 L/min за намаляване на дългосрочните оперативни разходи.

     --Гъвкаво оформление на инсталацията; манометърът и фиксиращата скоба могат да бъдат монтирани от предната или задната страна според нуждите.

     --X32 персонализиран заден ауспух предотвратява прах и замърсяване с маслена мъгла, за да поддържа чиста работна среда.

5. Типични сценарии за приложение

     Линии за прецизно дозиране на лепило и производствени линии за промишлени покрития Машини за контрол на напрежението на фолио, тел и текстил за печат, литиеви батерии и текстилна промишленост Високоскоростно оборудване за позициониране на цилиндри, хидравлични пневматични преси и автоматизация на трансфера Лабораторни измервателни инструменти и вериги за дълготрайно поддържане на налягането Полупроводници, електронни монтажи и прецизни пневматични платформи за чисти помещения

Сравнение на производителността на модела: IR412 VS IR201 VS ARJ310

Резюме с едно изречение

     IR412-04-X32 е SMC-съвместим пилотен прецизен регулатор с голям калибър, включващ X32 персонализиран заден ауспух и ултра ниска консумация на въздух, служещ като най-доброто решение за контрол на налягането за прецизно дозиране с висок поток, регулиране на напрежението и автоматизирани системи за позициониране.
