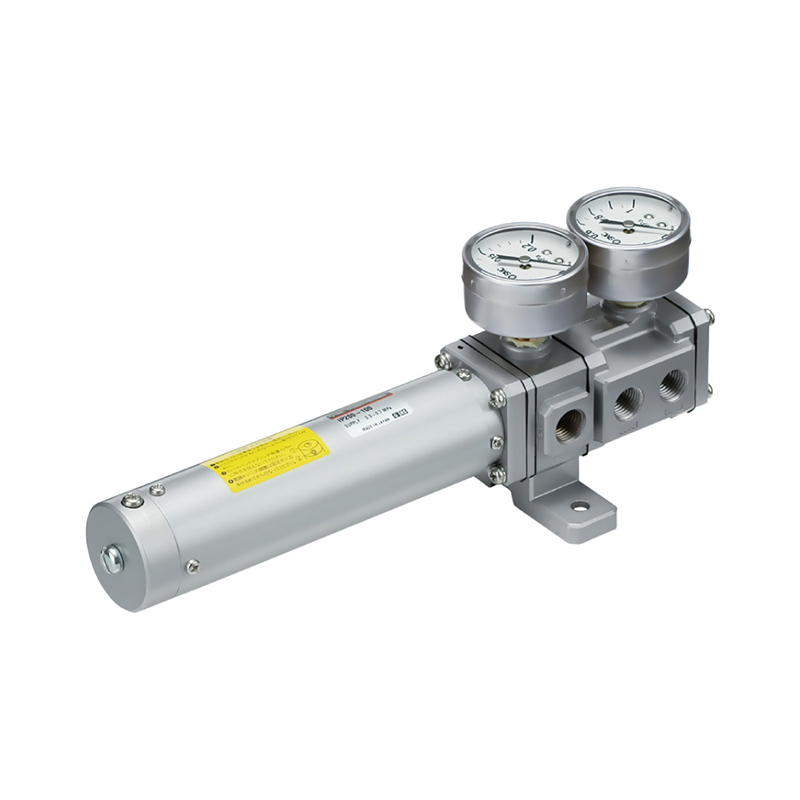

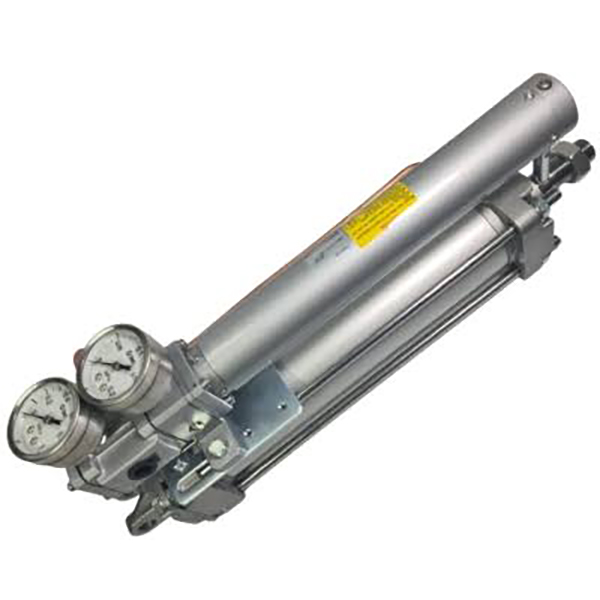

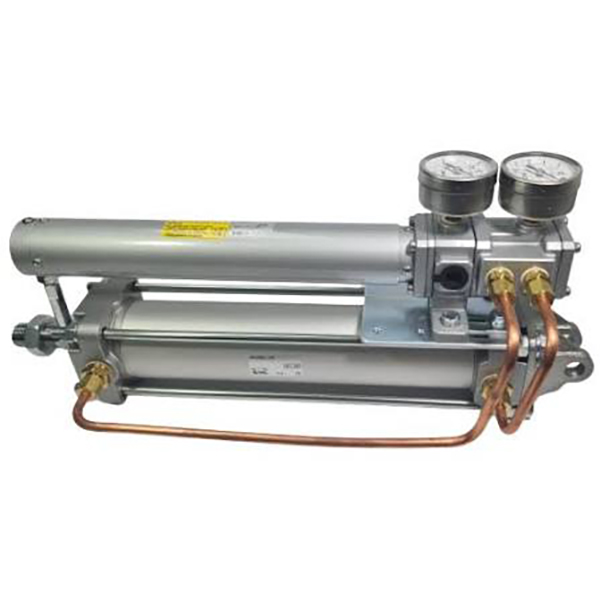

Пневматичен пилотен серво цилиндър позиционер от серия IP200

марка:SOLH от Richge Technology

Продуктово позициониране

     Серията IP200, пусната под марката SOLH на Richge Technology, е пневматичен пилотен серво цилиндър позиционер. Той осигурява високо прецизен пропорционален контрол на позицията за стандартни цилиндри, линейно преобразувайки 0,02~0,1MPa пневматичен управляващ сигнал в прецизно изместване на буталния прът на цилиндъра. Напълно задвижван от въздух без захранване, той е присъщо безопасно решение за позициониране за предразположени към експлозия индустриални среди.

Основни технически спецификации

    1. Основни параметри

     -- Съвместими цилиндри: Диаметър на отвора ≥ Ø50 mm, ход 25 ~ 300 mm (може да се персонализира на стъпка от 1 mm)

     -- Принцип на управление: сервомеханизъм на дюзата и клапата, базиран на теорията за баланса на силите

     -- Налягане на захранващия въздух (SUP): 0.3~0.7MPa

     -- Входен контролен сигнал (IN): Стандартен пневматичен сигнал 0,02~0,1MPa

     -- Околна и средна температура: -5 ℃ ~ +60 ℃ (стандартна версия)

     -- Порт Резба: Главен порт Rc1/4; порт за манометър Rc1/8

     -- Нето тегло: Прибл. 700g (на базата на модел със 100 mm ход) Индекс на точност на управление· Чувствителност: ≤ 0,5% F.S.

     -- Линейност: ≤ ±2% F.S.

     -- Хистерезис: ≤ 1% F.S.

     -- Повторяемост: ≤ ±1% F.S.2.

Принцип на работа на силовия баланс

     -- Вход на сигнала: Пневматичният контролен сигнал влиза в порт IN и натиска входната диафрагма.

     -- Сервоусилване: Изместването на диафрагмата променя хлабината спрямо дюзата, за да регулира обратното налягане, задвижвайки вътрешната макара за превключване на въздушните вериги.

     -- Задействане на цилиндъра: Въздух под налягане излиза през портове OUT1 / OUT2 за удължаване или прибиране на цилиндъра с двойно действие.

     -- Позиционна обратна връзка: движението на хода на цилиндъра издърпва назад диафрагмата за обратна връзка чрез свързващ прът и пружина за обратна връзка, за да се постигне баланс на силата с входния сигнал; макарата се връща в неутрално положение, за да заключи точно цилиндъра в целевата позиция.

Определение на кода на модела (IP200-XXX-YY)

     -- IP200: Базов сериен код

     -- XXX: Номинален ход (25/50/100/150/200/250/300 mm)

     --YY Допълнителен суфикс: Без суфикс: Стандартен модел с пружина за обратна връзка от въглеродна стомана -T: Оборудван с пружина за обратна връзка от неръждаема стомана -XN: Версия за ниска температура (-30°C ~ +60°C) -XZ: Версия за висока температура (-5°C ~ +80°C)

Пример: IP200-200-T → 200 mm ход, пружина за обратна връзка от неръждаема стомана.

Дефиниция на порт

     -- SUP: Основен вход за подаване на въздух (0,3~0,7MPa)

     -- IN: Вход на пневматичен управляващ сигнал (0,02~0,1MPa)

     -- OUT1 / OUT2: Двойни изходни портове за двойнодействащ цилиндър

     -- ПРИМЕР: Изпускателен порт

     -- Манометър: Специален порт за монтаж на манометър

Основни предимства на продукта

     -- Висока прецизност, безопасно от експлозия пневматично позициониране Сравнима точност на позициониране на електрическите серво системи; напълно въздушно задвижван без електрически компоненти, присъщо безопасен за запалими и експлозивни работни зони.

     -- Компактна интегрирана структура "всичко в едно" Интегриран дизайн на модула за директен монтаж върху стандартни бутилки, опростявайки инсталирането на място и процедурите за рутинна поддръжка.

     -- Удобен дизайн за калибриране Вграден независим винт за настройка на нулата и винт за настройка на обхвата за бързо калибриране на място без допълнителни инструменти.

     -- Множество опции за материали за устойчивост на корозия. Обратната пружина е налична във варианти от въглеродна стомана или неръждаема стомана за адаптиране към влажна, корозивна работна среда.

     -- Потребителски версии с широк температурен диапазон Стандартни, нискотемпературни и високотемпературни опционални модели за задоволяване на сложни индустриални условия с променлива температура.

Типични сценарии за приложение

     -- Станции за прецизно позициониране: рязане, пресоване, покритие и автоматично оборудване за обработка на материали

     -- Контрол на промишлени процеси: Регулиране на отварянето на клапаните, контрол на напрежението на лентата и системи за коригиране на ръбовете на мрежата

     -- Специални тежки среди: Взривозащитено, прахоустойчиво и водоустойчиво оборудване за химически заводи и минни машини

     -- Пневматично серво ядро: служи като централен контролен компонент на пълните пневматични серво позициониращи системи

Указания за работа и инсталиране

     -- Изискване за източник на въздух: Подаваният въздух трябва да е сух и чист с прецизност на филтриране ≤5 μm, за да се предотврати блокиране на дюзата и неуспешно позициониране.

     -- Еталон за калибриране: Пълна настройка на нулата и обхвата при стандартно захранващо налягане от 0,5 MPa за оптимална линейна производителност.

     -- Посока на монтаж: Поддържа монтаж под всякакъв ъгъл; избягвайте монтажно оформление, което причинява натрупване на кондензирана вода във вътрешния модул на модула.

Резюме с едно изречение

     SOLH IP200 пневматичен серво позиционер с дюза и клапа за баланс на силата линейно преобразува въздушен сигнал от 0,02~0,1 MPa в прецизно изместване на цилиндъра, включващ висока точност на позициониране, безопасна от експлозия работа само с въздух, регулируемо калибриране на нула/обхват и персонализирани опции за много температури, идеалното пропорционално контролно устройство за позициониране за взривобезопасен химикал, минно дело и прецизно оборудване за автоматизация.
