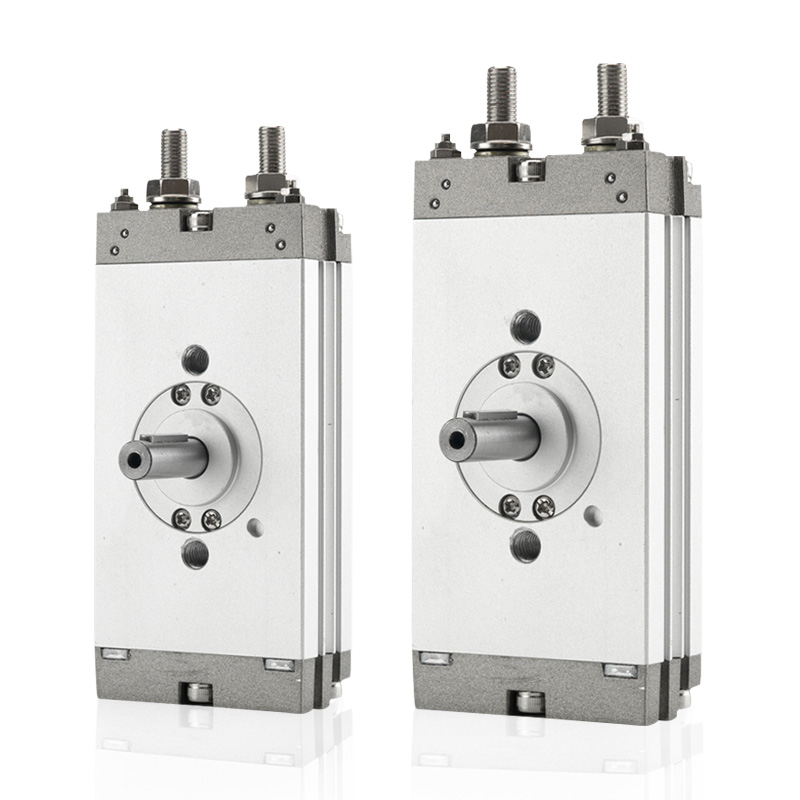

Серия CRQ2 Ултратънък ротационен цилиндър с рейка и пиньон | Компактен въртящ се цилиндър с нулев луфт

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни предимства

     Серията SOLH CRQ2 е ултратънък въртящ се цилиндър с плоска рейка и зъбно колело, включващ структура с двойно бутало и нулев луфт. Със свръхниска височина на корпуса и интегрирана конструкция за монтиране на фланец, той поддържа 90°/180°/360° ъгли на въртене в широк диапазон и покрива размери на отворите от φ10 до φ40. Оптимизиран за разположение на оборудване с ограничено пространство, този цилиндър осигурява високопрецизна и стабилна въртяща се производителност за леки и средни индексиращи, обръщащи и въртящи се станции, служейки като предпочитано компактно ротационно решение за 3C, опаковъчно и медицинско оборудване за автоматизация.

2. Пълни технически спецификации

 2.1 Основни параметри

     • Размер на отвора: φ10/φ15/φ20/φ30/φ40 (ултратънка плоска структура)

     • Режим на работа: Задвижване с рейка и зъбно колело с двойно действие

     • Диапазон на работното налягане: 0.15~0.7MPa; φ20/φ30/φ40 до 1.0MPa

     • Доказателство за налягане: 1.05MPa

     • Околна температура: 0℃~60℃ (среда без лед)

     • Смазване: Самосмазваща работа без масло

     • Конфигурация на буфера: φ10/φ15 само с вграден гумен буфер; φ20/φ30/φ40 с двоен гумен буфер + опционален регулируем въздушен буфер (суфикс C)

     • Регулиране на ъгъла: Стандартна ±5° фина настройка чрез крайни болтове

     • Магнитна съвместимост: CDRQ2 вграден магнитен пръстен, съвместим с превключватели от серия D-M9B / D-A93

  2.2 Теоретична таблица на въртящия момент (@0,5MPa, N·m)

  2.3 Стандартен ъгъл на завъртане и регулируем диапазон

     • 90° Люлеене: Регулируем диапазон 80°~100°

     • 180° Люлеене: Регулируем диапазон 170°~190°

     • 360° разширена люлка: Регулируем диапазон 350°~370° за специални изисквания за пълно въртене

  2.4 Спецификация на размера на порта

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Стандартен Rc1/8; Опционална G1/8 и NPT резба

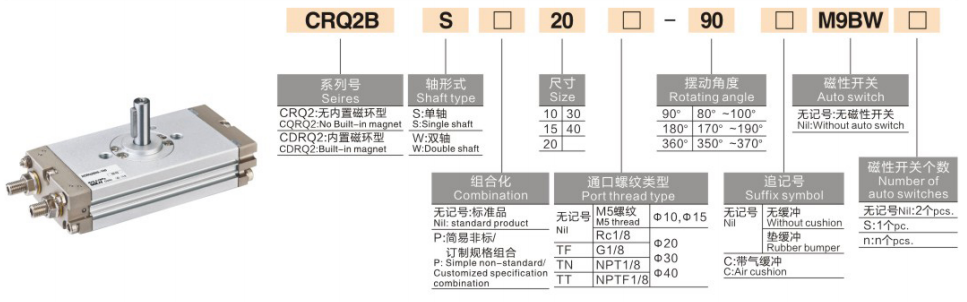

3. Правила за именуване на модели и примери за поръчка

  1. Пълна структура на модела: CDRQ2BS20-180C

  2. Типични примери за поръчки

     • Стандартен небуферен модел: CRQ2BW15-90 (Основен тип, двоен вал, отвор φ15, въртене на 90°, немагнитен, гумен буфер)

     • Високопрецизен буферен модел: CDRQ2BS40-180C (оборудван с магнитен пръстен, единичен вал, отвор φ40, въртене на 180°, въздушен буфер)

4. Структурен принцип и основни силни страни

  4.1 Вътрешна структура и принцип на работа

     Серията CRQ2 приема симетрична мрежеста структура с двойно бутало и двойна стойка. Сгъстеният въздух задвижва двойни бутала за синхронно линейно движение, което избутва зъбната рейка, за да изведе стабилен въртящ момент. Интегрираното плоско тяло се предлага с вграден буферен механизъм, болтове за регулиране на крайния ъгъл, едностранен тръбен интерфейс и двустранни жлебове за магнитен превключвател. Симетричната силова структура елиминира треперенето и луфтовете по време на работа, постигайки ултрастабилно и високо прецизно ротационно позициониране.

  4.2 Уникални основни предимства

     • Ултратънко плоско тяло: Изключително ниска височина на корпуса (17~37 мм), тялото на цилиндъра може да се използва директно като фланец, елиминирайки допълнителните монтажни скоби и значително спестявайки място за вертикална инсталация.

     • Дизайн с нулева реакция: Пълната зацепваща структура с двоен стелаж реализира въртене с нулев хлабина, осигурявайки висока точност при позициониране при повторение и работа при стартиране и спиране без трептене.

     • Чисти тръбопроводи и окабеляване: Едностранният въздушен интерфейс и двойните жлебове на превключвателя от същата страна опростяват разположението на кабелите и тръбопроводите на място за по-чиста структура на оборудването.

     • Прецизна фина настройка на ъгъла: Стандартен ±5° регулируем ъгъл на завъртане се адаптира към различни изисквания за прецизно позициониране.

     • Разнообразни опции за вал: Допълнителен единичен вал (универсален) и двоен вал (двупосочна връзка), за да съответства на различни автоматизирани режими на свързване.

5. Указания за инсталиране и избор

  5.1 Режим на инсталиране

      Основен тип B: Дъното на тялото на цилиндъра поддържа директен монтаж със запазени отвори за позициониране. Интегрираният дизайн на фланеца не изисква допълнителни фиксиращи аксесоари, отличаващ се с бърз монтаж и висока точност на позициониране.

  5.2 Основни критерии за избор

     • Приоритет за ограничение на пространството: Изберете ултратънка серия CRQ2 за сценарии с ограничена вертикална височина; изберете серия MSQ/HRQ за достатъчно място за инсталиране.

     • Изискване за прецизност и хлабина: Рейка и пиньон CRQ2 за високо прецизно позициониране с нулев люфт; лопатков тип CRB2 за евтино въртене на голям ъгъл при леко натоварване.

     • Потвърждение на ъгъла на завъртане: Стандартен 90°/180° за конвенционално обръщане/позициониране; Разширен тип на 360° за работни условия на въртене в пълен кръг.

     • Съпоставяне на буфер: Изберете C въздушен буфер за високоскоростна и средно тежка работа; стандартният гумен буфер отговаря на изискванията за ниска скорост и леко натоварване.

     • Изискване за обратна връзка на сигнала: Изберете версия с магнитен пръстен CDRQ2 за откриване на позиция на PLC и автоматизиран контрол на връзката; CRQ2 немагнитна версия за просто въртеливо движение без сигнална обратна връзка.

6. Типични сценарии за приложение

     • 3C & Електронна индустрия: Обръщане на печатни платки, сортиране на чипове, завъртане на малки приспособления и прецизно позициониране на компоненти.

     • Оборудване за опаковане и печат: Завъртане на етикета, позициониране на запечатването на кутията, отклоняване на преградата и непрекъснато превключване на посоката на опаковъчната линия.

     • Компактни автоматизирани станции: Миниатюрно превключване на вентила, прецизно позициониране с индексиране и въртяща се работа в тясно пространство на оборудването.

     • Медицински и прецизни машини: Въртене на малък манипулатор, прецизно обръщане на медицински аксесоари и мини автоматизирани въртящи се платформи.

7. Сравнителна таблица CRQ2B срещу CDRQ2B

Резюме с едно изречение

     Ултратънкият въртящ се цилиндър с нулева хлабина от серията SOLH CRQ2 се отличава с плосък интегриран фланец, регулируемо завъртане с множество ъгли и спестяваща място инсталация, осигуряваща високопрецизни, стабилни и компактни въртящи се решения за леки и средно тежки автоматични станции за обръщане и индексиране в тясно пространство.
