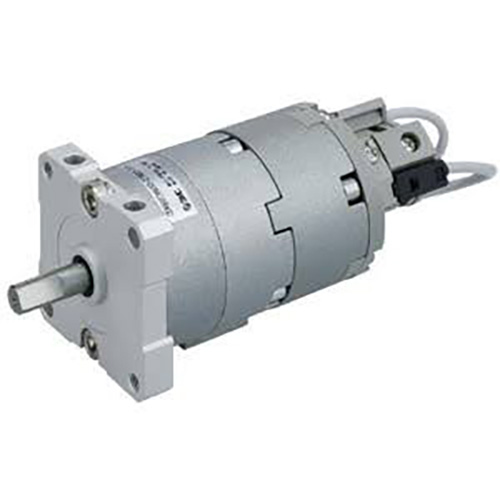

Ротационен задвижващ механизъм от серия CRBU2 със свободен монтаж тип перка

Марка: SOLH от Richge Technology

Позициониране на продукта и основни структурни характеристики

     Серията SOLH CRBU2 е мини въртящ се цилиндър с лопатка, предназначен за прецизни въртящи се станции с ограничено пространство, включващ свободен многопосочен монтаж, ултратънко леко тяло, нулева хлабина на предавките и широк ъгъл на завъртане. Налични размери на отвора: 10/15/20/30/40, с опции за единична/двойна лопатка, за да отговори на различни изисквания за въртящо се обръщане при леко натоварване.

 1. Основни акценти в дизайна

     -- Директно задвижване на лопатките (S единична лопатка / D двойна лопатка): Без зъбно предаване, нулев луфт, плавно въртене и ултра прецизно позициониране

     -- Пълен свободен монтаж цилиндричен контур: Монтируем отгоре/отдолу/ляво/дясно/аксиално без допълнителни монтажни скоби; 12% по-лек от CRB2 за плътно компактно разположение на оборудването

     -- Пълен диапазон на ъгъла на завъртане: Единична лопатка 90°/180°/270°; Двойна лопатка 90°/100°, макс. единична лопатка до 270°

     -- Двойно оформление на тръбите: Стандартен страничен порт (без наставка) / аксиален порт (наставка E), за да съответства на различни оформления на тръбопровода

     -- Разширяеми функционални модули: Допълнителен модул за регулиране на W ъгъла и вграден магнитен пръстен за инсталация на магнитен превключвател; без радиални стърчащи части за спестяване на място в шкафа

     -- Премиум уплътнителна система с ниски течове: Специално композитно уплътнение с вграден ограничител за позициониране, ултраниски вътрешни течове, работа без масло, подходяща за чиста производствена среда

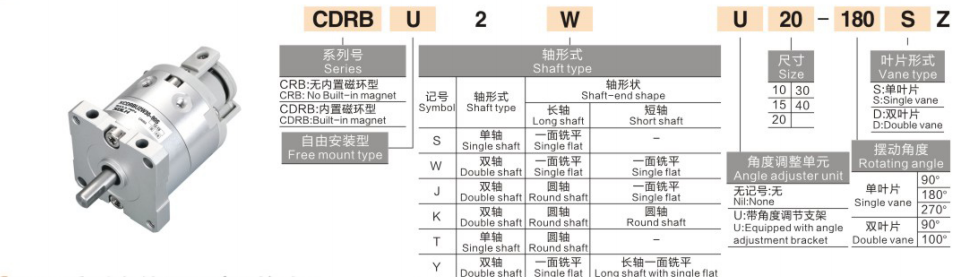

Пълно правило за именуване на модела

  1. Примерен модел: CRBU2WU20-180SE-M9BW

 2. Референтни примери за стандартна поръчка

     -- Стандартен страничен порт с една лопатка: CRBU2-20-180S

     -- С регулиране на ъгъла + двойна перка: CRBU2W30-90D

     -- Аксиален порт + магнитен превключвател: CRBU2-15-270SE-M9B

Стандартни универсални технически спецификации (Налягане при изпитване: 0,5 MPa)

  1. Общи параметри на ефективността

     -- Диапазон на работно налягане: Размер 10/15: 0.2~0.7MPa; Размер 20/30/40: 0.15~1.0MPa

     -- Работна температура на околната среда: 5 ~ 60 ℃ (без заледяване във въздуховода)

     -- Точност на ъглово повторение на позициониране: ±0.01°, стабилно въртене без обратна реакция

     -- Вграден буфер: Няма; външен амортисьор, конфигурируем отделно

     -- Допустима кинетична енергия на удар: 0,00015 ~ 0,04J (увеличава се пропорционално с размера на отвора)

     -- Изискване за смазване: Фабрично гресиран дизайн без масло

  2. Таблица на теоретичния изходен въртящ момент (Единица: N·m @0,5MPa)

  3. Справка за тегло и габаритни размери (180° спецификация)

Основни конкурентни предимства

  1. Безплатният монтаж в много посоки спестява място

     -- Цилиндрично гладко тяло може да се фиксира с винтове върху всяка повърхност без скоби; 12% по-леко тяло, оптималният избор за изключително компактни интегрирани рамки за оборудване

  2. Свръхпрецизно ъглово позициониране с нулева реакция

     -- Директното задвижване на лопатките елиминира хлабината на зацепване на зъбните колела, ултра-плавно въртене с точност на повторение ±0,01° за станции за контрол на ъгъла със стриктна прецизност

  3. Широк регулируем обхват на люлеене с допълнителен стопиращ модул

     -- Единична лопатка максимум 270° завъртане; W модул за регулиране на ъгъла позволява безкрайно регулируем ход 0~240°, удобна многопозиционна фина настройка на ъгъла

  4. Двойната лопатка осигурява удвоен въртящ момент при идентичен контур

     -- Същите външни размери, моделът D с двойна лопатка осигурява два пъти въртящ момент от S единична лопатка, за да се справи с по-голямо ротационно натоварване

  5. Уплътнителна структура без масло с дълъг експлоатационен живот

     -- Композитно уплътнение с ниско триене, експлоатационен живот над 5 милиона цикъла на превключване, съвместимо с обикновена работилница и чисти производствени линии без прах

Методи за монтаж и типични промишлени приложения

  1. Две основни форми за монтаж

     -- Директен монтаж на тялото: Винтовете се заключват върху всяка цилиндрична повърхност, възможен аксиален/радиален монтаж, бързо разглобяване и подмяна

     -- Комбиниран монтаж на допълнителна плоска плоча: Фиксирайте хоризонтално или вертикално чрез монтажна плоча, идеален за краен ефектор на робот, скрита инсталация отстрани на оборудването и отгоре

  2. Типични сценарии за приложение

     -- 3C Electronics Automation: Обръщане на миникомпоненти, въртеливо позициониране на камерата, превключване на ъгъла на приспособлението, въртящо се индексиране на инспекционната станция

     -- Прецизни монтажни линии: въртящ се механизъм за затягане на винтове, регулиране на ъгъла на кримпване на клемите, обръщане на лек детайл на 180°

     -- Машини за опаковане: въртене на преградата на материала, фина настройка на ъгъла на закрепване на етикета, ротационно подаване с къс ход

     -- Общо оборудване за автоматизация: въртящ се превключвател на вратите на оборудването, превключване на производствени станции, високочестотно въртене с възвратно-постъпателно движение при лек товар

Сравнение на избора: CRBU2 свободен монтаж срещу CRB2 стандартен монтаж ротационен задвижващ механизъм

Ръководство за бърз избор в 3 стъпки

  1. Избор на размер на отвора въз основа на натоварването на въртящия момент

     -- Изчислете действителния работен въртящ момент, изберете модел с 50% граница на безопасност на въртящия момент:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Избор на тип перка

     -- Лек товар с нисък въртящ момент → S единична лопатка; Високо тежко ротационно натоварване → D двойна лопатка (двоен изходен въртящ момент)

  3. Съвпадение на конфигурацията

     -- Изисква се фина настройка на ъгъла: Добавете суфикс W единица за регулиране на ъгъла (0~240° безкрайно регулируема)

     -- Обратна връзка за сигнал за позиция на PLC: Оборудвайте M9B/M9BW магнитен превключвател за откриване на двупосочна граница на въртене

     -- Изискване за трасиране на тръбопровода: Празно за стандартен страничен порт, суфикс E за аксиален централен въздушен порт

Резюме с едно изречение

     SOLH CRBU2 въртящ се цилиндър с лопатка за свободен монтаж разполага с произволна инсталация без скоби, нулева хлабина ±0,01° прецизност, двойни опции за въртящ момент с единична/двойна лопатка и странично/аксиално оформление на въздушния отвор, с опционален W регулатор на ъгъла и M9BW магнитен превключвател, леко компактно решение за 3C, прецизно сглобяване и опаковане с въртящо се обръщане при леко натоварване станции.
