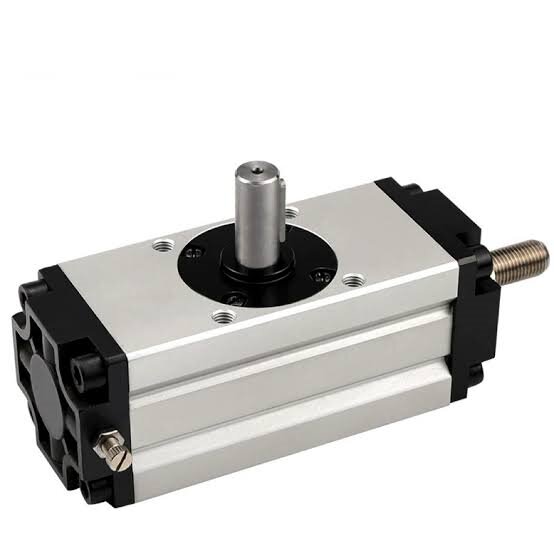

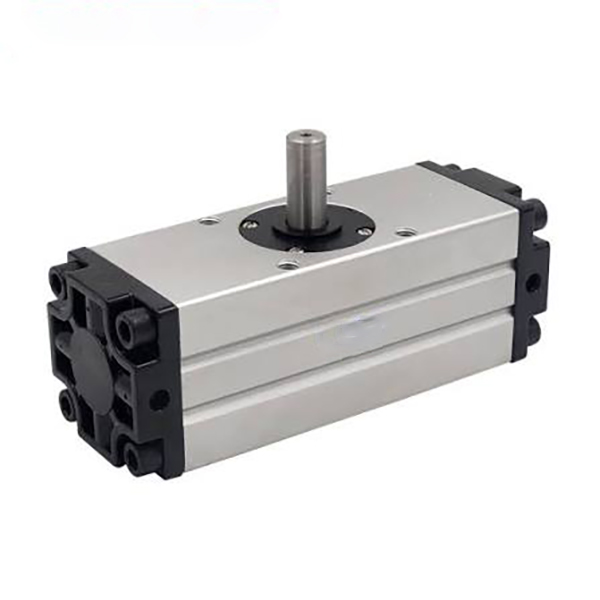

Ротационен цилиндър със зъбна рейка и зъбно колело CRA1 | Люлеещ цилиндър за среден и тежък режим на работа с висок въртящ момент

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни характеристики

     Серията SOLH CRA1 е професионален среден и тежък въртящ се цилиндър със зъбна рейка и зъбно колело, създаден за осцилиращи движения с висок въртящ момент. Отличаващ се с трансмисия с двойна бутална рейка и пиньон, опционална регулируема въздушна възглавница, множество стилове на монтаж и разнообразни типове изходящи валове, този цилиндър покрива размери на отворите от φ30 до φ100. Той идеално се адаптира към сценарии с тежко натоварване от 10–50 kg, включително обръщане на детайла, промишлено задвижване на вентили и тежко индексиране на станции, като служи като основното ротационно решение с висока твърдост за тежки автоматизирани производствени линии.

  1.1 Рейка и пиньон с висока твърдост

     Приемайки двубутална синхронна трансмисионна конструкция с рейка и пиньон, цилиндърът осигурява мощен въртящ момент и изключителна структурна здравина. Общият луфт се контролира в рамките на ≤1°, докато версията с отвор φ30 постига нулев луфт. Осигурява свръхвисока точност на повторение на позиционирането и стабилно въртеливо движение при тежки условия на натоварване.

  1.2 Супер висок въртящ момент

     Оптимизираната трансмисионна структура реализира водеща в индустрията производителност на въртящия момент. Моделът с максимален отвор φ100 извежда 108N·m въртящ момент при 0,5MPa въздушно налягане, отговаряйки напълно на изискванията за висок въртящ момент за тежко въртене на детайла, задвижване на голям клапан и индексиране на тежкотоварно оборудване.

  1.3 Допълнителна регулируема въздушна възглавница

     Z-тип, оборудван с двустранна регулируема въздушна буферна структура, която ефективно абсорбира инерционния удар по време на високочестотна старт-стоп операция, намалява механичните вибрации и шума при работа и предпазва оборудването и детайлите, като същевременно подобрява цялостната стабилност на работа и експлоатационен живот.

  1.4 Разнообразни опции за монтаж и вал

     • Стилове на монтаж: Основен (B), крак (L), фланец (F) по избор, поддържащ гъвкава инсталация за различни структури на оборудването и пространствени оформления.

     • Видове валове: Наличен единичен вал (S), двоен вал (W), шпонков вал (Y), съвместим с различни методи за свързване на товара и изисквания за предаване на въртящия момент против приплъзване.

  1.5 Компактна и издръжлива структура

     Надградената оптимизирана структура намалява ширината на тялото с 14% в сравнение с традиционните стари модели, спестявайки значително място за инсталиране. Проектиран с двустранни сензорни жлебове за гъвкаво монтиране на магнитни превключватели от серия D-M9. Твърдо анодизирано цилиндрично тяло и високоустойчиви на износване уплътнителни компоненти гарантират дългосрочна стабилна работа.

  1.6 Без масло и дълъг експлоатационен живот

     Стандартният дизайн на работа без масло се адаптира към чисти работилници и общи индустриални условия на работа без допълнителна поддръжка на смазване. Първокласните устойчиви на износване уплътнения и антикорозионното тяло на цилиндъра значително удължават непрекъснатия работен живот за честа циклична работа.

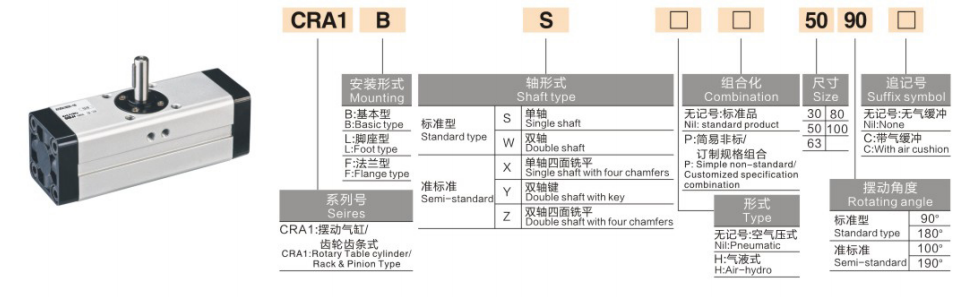

2. Пълни правила за именуване на модели и примери за поръчки

  1. Типични примери за модели: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Примери за стандартни поръчки

     • Стандартен небуферен модел: CRA1BS50-90 (φ50 отвор, 90° въртене, единичен вал, основен тип, без магнитен пръстен)

     • Буферен модел за тежък режим на работа: CDRA1BL80-180Z (φ80 отвор, люлка на 180°, двоен вал, монтаж на крака, магнитен пръстен и двойна въздушна възглавница)

3. Общи технически параметри (20 ℃, 0,5 MPa стандартно състояние)

  3.1 Основни спецификации

     • Режим на работа: Задвижване с рейка и зъбно колело с двойно действие

     • Работна течност: Сгъстен въздух (работа без масло)

     • Околна температура: 0℃~60℃ (среда без лед)

     • Диапазон на работното налягане: 0.1~1.0MPa; Доказателствено налягане: 1.5MPa

     • Луфт: ≤1° (отвор φ30 постига нулев луфт)

     • Толерантност на ъгъла на завъртане: 0~+4°

     • Буферен режим: Небуферна / Регулируема въздушна възглавница с два края (тип Z)

     • Магнитен превключвател: Съвместим със серия D-M9, двустранно монтиране в канали

  3.2 Таблица с ключови параметри на ефективността (@0,5MPa)

4. Насоки за основна конфигурация и избор

  4.1 Избор на размер на отвора (въз основа на въртящ момент и натоварване)

     • φ30: 3,5 N·m изходен въртящ момент, подходящ за приложения с микро средно натоварване (≤10 kg), като превключване на малък клапан и индексиране на миниатюрна станция.

     • φ50: 9,3 N·m изходен въртящ момент, идеален за леко-средно натоварване (10–20 kg) завъртане на детайла на 90° и насочено позициониране.

     • φ63: 17,0 N·m изходен въртящ момент, идеално съвпадащ със средно натоварване (20–30 кг) тежка станция за управление и задачи за въртене на компоненти.

     • φ80: 32,0 N·m изходен въртящ момент, приложим за средно тежко натоварване (30–40 kg) големи инструменти и ротационно позициониране на приспособлението.

     • φ100: 108N·m изходен супер висок въртящ момент, предназначен за тежкотоварни (40–50 kg) механично въртене и сценарии за задвижване на големи промишлени клапани.

  4.2 Избор на ъгъл на завъртане

     • Стандартен ъгъл 90°: Проектиран за обръщане под прав ъгъл и вертикално управление, широко използван при товарене/разтоварване на детайли и ортогонално превключване на станции.

     • Стандартен ъгъл 180°: Подходящ за въртене на половин цикъл и цялостно обръщане на детайла, реализирайки двупосочно позициониране на станцията и операция за обръщане.

     • 100° / 190° специален ъгъл: Персонализирани нестандартни ъгли за специално оборудване и персонализирани изисквания за движение на станцията.

  4.3 Избор на буфер и функционална конфигурация

     • Z въздушна възглавница: Задължително за високочестотни и тежки работни условия, ефективно елиминиране на краен удар, стабилизиране на точността на позициониране и намаляване на работния шум.

     • Версия с магнитен пръстен CDRA1: Вграден магнитен пръстен за инсталация на превключвател от серия D-M9, поддържащ обратна връзка за позиционен сигнал в реално време и автоматизиран контрол на връзката на PLC.

     • Съвпадение на типа вал: Единичен вал (S) за общи универсални приложения; двоен вал (W) за двупосочно синхронно задвижване; шпонков вал (Y) за високи изисквания срещу въртящ момент и противоплъзгаща връзка.

5. Типични сценарии за приложение

     • Тежко обръщане на детайла: Надеждно завъртане и позициониране на 90°/180° за детайли от 10–50 kg върху машинни инструменти и автоматизирани конвейерни линии, с висока твърдост и ниска хлабина за прецизно повтарящо се движение.

     • Задвижване на промишлени вентили: Прилага се за автоматично отваряне и затваряне и дистанционно управление на тръбопроводни вентили с голям диаметър, като дроселни клапи и сферични кранове, осигуряващи стабилна движеща сила с висок въртящ момент.

     • Тежкотоварно автоматизирано индексиране: Използва се за 90°/180° прецизно индексиране и фиксирано позициониране на тежки въртящи се маси и инструментални приспособления в станции за сглобяване и откриване.

     • Тежки роботизирани стави: Служи като въртящо задвижващо звено за тежки роботизирани стави и крайни изпълнители, отговарящи на изискванията за висока твърдост и прецизно люлеене при голямо натоварване.

     • Логистика и опаковъчно оборудване: Идеален за управление, подреждане и позициониране на кутии за тежки материали и палети, адаптиране към дългосрочни високочестотни циклични условия на работа с тежки товари.

6. Ръководство за бърз избор в 3 стъпки

     1. Потвърждение на отвора: Изчислете действителния въртящ момент въз основа на теглото на детайла и радиуса на въртене с коефициент на безопасност ≥2. Изберете φ30 за ≤10 kg, φ50 за 10–20 kg, φ63 за 20–30 kg, φ80 за 30–40 kg, φ100 за 40–50 kg.

     2. Потвърждение на ъгъл: Изберете 90° за завиване/завъртане под прав ъгъл, 180° за обръщане на половин цикъл и 100°/190° специални ъгли за персонализирани изисквания за движение.

     3. Потвърждение на функцията: Оборудвайте Z въздушна възглавница за високочестотна работа при голямо натоварване; изберете CDRA1 магнитна версия за контрол на обратната връзка на сигнала; приемете вал с Y шпонка за противоплъзгаща връзка с висок въртящ момент.

Резюме с едно изречение

     Въртящият цилиндър със зъбна рейка и зъбно колело SOLH CRA1 от серията осигурява супер висок въртящ момент, ултра ниска хлабина и опционална производителност на въздушния буфер, осигурявайки висока твърдост, стабилни и издръжливи прецизни въртящи се решения за 10–50 kg средни и тежки промишлени приложения за обръщане, индексиране и задвижване на клапани.
