CKG1 (CKP1) серия скоби цилиндър | Монтиран на прът тежък цилиндър с антимагнитни превключватели

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни разлики

     Серията SOLH CKG1/CKP1 са монтирани на прът тежкотоварни затягащи цилиндри, специално проектирани за заваряване и среди със силни магнитни смущения. Предлага се в размери на отворите φ40/50/63 mm със стандартни ходове, вариращи от 50 mm до 200 mm, тази серия е оборудвана с оригинални магнитни превключватели против силно магнитно поле, поддържащи 3-посочен монтаж. Отличаващ се с компактна лека структура, стабилна работа при интензивни магнитни смущения, голяма сила на затягане и регулируема скорост на движение, той е идеално приложим за приспособления за електродъгово заваряване/точково заваряване, фиксиране на машинни инструменти и автоматизирани станции за затягане на тежък товар. Серията е разделена на два модела: CKG1 със стандартни вградени магнитни пръстени и CKP1 с високомощни вградени магнитни пръстени за различни антимагнитни изисквания.

1.1 Серия Функционално разделение

     • CKG1 (стандартен магнитен пръстен): Съвпада с D-P3DWA / D-P4DW антимагнитни превключватели. Подходящ за обикновени силни магнитни среди и сценарии за електродъгово заваряване, устойчиви на пръски. Допълнителни кодове за защита от пръски: -XC88 / -XC89 / -XC91, осигуряващи рентабилни и стабилни характеристики против смущения за конвенционални заваръчни станции.

    • CKP1 (магнитен пръстен с висока мощност): Оборудван с подобрени вградени силни магнитни пръстени и съвместим с D-P79WSE / D-P74L / Z висококачествени антимагнитни превключватели. Осигурява по-силна способност за антимагнитни смущения и по-стабилна индукция на сигнала, идеална за работни условия на силно магнитно поле и високочестотно заваряване.

1.2 Уникална структура, монтирана на прът

     Монтажният прът на магнитния превключвател е интегрално проектиран от страната на буталния прът, като поддържа монтаж в 3 посоки (горе/ляво/дясно). Вграденото оформление избягва смущенията на приспособленията и механичния сблъсък, като осигурява гъвкаво окабеляване и стабилно откриване на сигнала в компактни оформления на заваръчните приспособления.

1.3 Компактна надстройка и взаимозаменяем дизайн

     Оптимизираната структура на тялото на цилиндъра скъсява общата дължина със 7 мм за модела CKP1-40, със 7% намаление на общото тегло. Моделът φ63-150 мм тежи само 1,82 кг. Напълно взаимозаменяеми инсталационни размери с традиционна серия от стар тип CK1, реализиращи директна подмяна и надграждане без модифициране на структурите на закрепващите елементи.

1.4 Издръжливо и издръжливо изпълнение

     Приема двойнодействаща двупосочна управляема структура със стандартен въздушен буфер с двоен край за стабилно движение на затягане и освобождаване. Буталният прът е подложен на обработка с твърдо хромиране, а тялото на цилиндъра приема процес на твърдо анодиране, реализирайки отлична устойчивост на износване и устойчивост на удар. Дизайнът без масло се адаптира към чиста среда и тежки условия на работа при заваряване с ниска поддръжка.

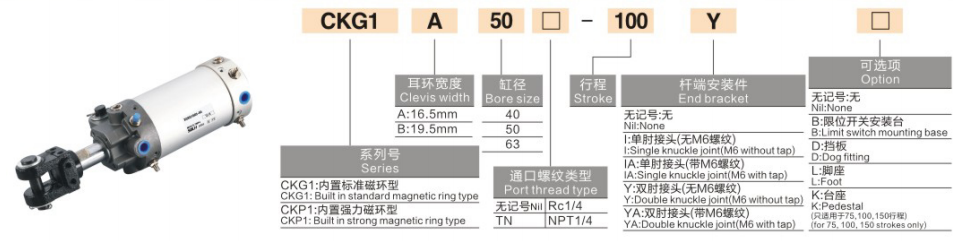

2. Пълни правила за именуване на модели и примери за поръчки

  1. Типични примери за модели: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Примери за стандартни поръчки

     • CKG1 Стандартна магнитна конфигурация: CKG1A63-50YZ-P4DWL (Стандартен магнитен пръстен, 16,5 mm ширина на окото, φ63 отвор, 50 mm ход, монтиран на прът, с P4DWL антимагнитен превключвател)

     • CKP1 Магнитна конфигурация с висока мощност: CKP1B40-75Z-P79WSE (магнитен пръстен с висока мощност, 19,5 mm широчина на окото за тежък режим на работа, φ40 отвор, 75 mm ход, монтиран на прът, с висококачествен антимагнитен превключвател P79WSE)

3. Общи технически параметри (20 ℃, 0,5 MPa стандартно състояние)

  3.1 Основни спецификации

     • Режим на работа: Двойно действащ (двупосочно контролирано затягане / освобождаване)

     • Диапазон на работното налягане: 0.05~1.0MPa; Доказателствено налягане: 1.5MPa

     • Околна температура: -10℃~60℃ (с магнитен ключ); -10℃~70℃ (без превключвател)

     • Работна скорост на буталото: 50~300mm/s (регулиране на скоростта на резбата, неизпъкнало тяло на цилиндър)

     • Буферен режим: Стандартен въздушен буфер с двоен край; опционален подобрен въздушен буфер с двоен край (-X1515)

     • Режим на смазване: Работа без масло

     • Функция на магнитен превключвател: Професионален дизайн против силно магнитно поле, изключителна 3-посочна инсталация, монтирана на прът

3.2 Теоретична сила на затягане (Единица: kN при 0,5 MPa)

3.3 Тегло на продукта (единица: кг при 100 mm ход)

4. Анти-силен магнитен превключвател за съвпадение (основно предимство на типа, монтиран на прът)

     Инсталиране и екологични предимства: Интегрираната структура на пръта на превключвателя поддържа произволна инсталация в 3 посоки, като ефективно избягва натрупването на заваръчна шлака и механичните смущения на приспособлението. Съответстващите превключватели приемат професионален дизайн, устойчив на пръски и прах, като се адаптират напълно към тежки и сложни работни среди при заваряване със стабилен и надежден изходен сигнал.

5. Типични сценарии за приложение

     • Станции за заваряване: Специализиран за електродъгово заваряване и точково заваряване на заготовки, позициониране, устойчиво на пръски, и фиксиране на инструментите за заваряване. Професионален антимагнитен дизайн и дизайн против пръски решава проблемите с отклонението на сигнала и повредата при заваряване в силно магнитна среда.

     • Машинен инструмент и обработващ център: Прилага се за фиксиране на детайли с голямо натоварване, затягане на формата и прецизно позициониране с къс ход. Високата сила на затягане и отличната способност против деформиране осигуряват стабилен толеранс на обработка.

     • Автоматизирани тежкотоварни станции: Подходящ за захващане на тежки палети, ограничаване на прехвърлянето и позициониране на механизма за обръщане. Той осигурява последователно и стабилно циклично действие със силна устойчивост на смущения от околната среда.

     • Работни зони със силно магнитно поле: Перфектен за станции, съгласувани с електромагнити, затягане близо до високочестотни двигатели и позициониране в зони със силни магнитни смущения. Специални антимагнитни превключватели гарантират 100% надеждни сигнали за позиция.

6. Бързо сравнение на серията CKG1 срещу CKP1

7. Ръководство за бърз избор в 3 стъпки

   1. Избор на размер на отвора: Изберете размера на отвора въз основа на действителното натоварване на затягане. Следвайте правилото: теоретична сила на затягане ≥ действително натоварване × 1,5 фактор на безопасност. φ40 за леко натоварване, φ50 за средно натоварване, φ63 за тежки условия на работа.

   2. Избор на ход: Стандартният ход варира от 50 mm до 200 mm. Запазете 5~10 mm допълнителна граница на ход според височината на детайла, за да предотвратите механична намеса по време на затягане.

   3. Съпоставяне на конфигурация

￮ Магнитен пръстен и превключвател: Изберете CKG1 + P4DW за обикновени заваръчни среди; изберете CKP1 + P79WSE за станции за заваряване с висока честота и силни смущения.

￮ Спецификация на ширината на очите: C=12.5mm за тясно пространство за монтаж; A=16,5 мм за стандартна обща употреба; B=19,5 мм за сценарии на затягане при голямо натоварване.

Резюме с едно изречение

     Серията SOLH CKG1/CKP1, монтирани на пръти за тежък режим на затягане, са професионални антимагнитни пневматични решения за заваръчната промишленост, включващи инсталация с 3-посочен превключвател, работа без масло, стандартен въздушен буфер и взаимозаменяем инсталационен размер. CKG1 осигурява рентабилна анти-AC магнитна производителност, докато надграденият CKP1 осигурява превъзходна AC/DC способност срещу смущения, като и двете са идеални за стабилно тежко затягане в сложни силни магнитни и заваръчни среди.
