Дроселна клапа за бързо изпускане на серия ASV

Дроселна клапа за бързо изпускане на серия ASV | 4-в-1 високоскоростен пневматичен контролен клапан на скоростта със заглушител и монтаж с едно докосване

Марка: SOLH от Richge Technology | Пълен съвместим заместител за оригиналната серия SMC ASV

1. Преглед на продукта

     Серията SOLH ASV е a4-в-1 интегриран високоскоростен пневматичен контролен клапан който съчетава функция за бързо изпускане, регулиране на дроселирането на отработените газове, вграден шумозаглушител и монтаж с едно докосване. За разлика от конвенционалните еднофункционални вентили за регулиране на скоростта, серията ASV разполага с двойна ефективна площ на потока, позволяваща бързо разширяване на цилиндъра и регулируемо безшумно прибиране. Той перфектно разрешава противоречието между високоскоростното действие на цилиндъра и стабилното регулиране на скоростта, като служи като основен предпочитан клапан за високочестотни, високоскоростни и нискошумни сценарии за пневматична автоматизация, напълно взаимозаменяеми с оригиналната серия SMC ASV.

2. Основен работен принцип и функции

     • Всмукателен ход (ВХОД → ИЗВЪН / Удължение на цилиндъра): Вътрешният възвратен клапан се отваря напълно с нулево съпротивление на потока, реализирайки право всмукване на въздух с голям поток. Той значително подобрява скоростта на удължаване на цилиндъра и отговаря на изискванията за бързо действие при висока скорост.

     • Ход на изпускателната тръба (OUT → EXH / прибиране на цилиндъра): Възвратният клапан се затваря автоматично. Отработеният въздух преминава през прецизно дроселиране на иглена клапа за безстепенно регулиране на скоростта, докато вграденият шумозаглушител елиминира шума от изгорелите газове. Постига регулируема скорост на прибиране и безшумна работа.

     • Превъзходна производителност при висок поток: Ефективната секционна площ на потока е около2 пъти повече от обикновените клапани за регулиране на скоростта от серията AS, осигурявайки мощна поддръжка на потока за високоскоростно движение на цилиндъра и високочестотна циклична работа.

3. Правила за кодиране на модел и дефиниране на параметри

  Типичен пример за модел: ASV310F-01-06A

     • ASV: Сериен код за 4-в-1 дроселна клапа за бързо изпускане със заглушител и монтаж с едно докосване

     • Код на размера (120/220/310/410/510): Съответства на спецификациите на портовете M3/M5/G1/8/G1/4/G3/8

     • F: Снабден с бърз конектор с едно докосване за бърз монтаж на тръби

     • Код на темата (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Код на външния диаметър на тръбата: Адаптивен към φ4/φ6/φ8/φ10/φ12 пневматични тръби

     • Суфикс Определение: A= ръчно колело с натискане и заключване;S= уплътнител с предварително покритие на резбата;N= безелектрическо никелиране

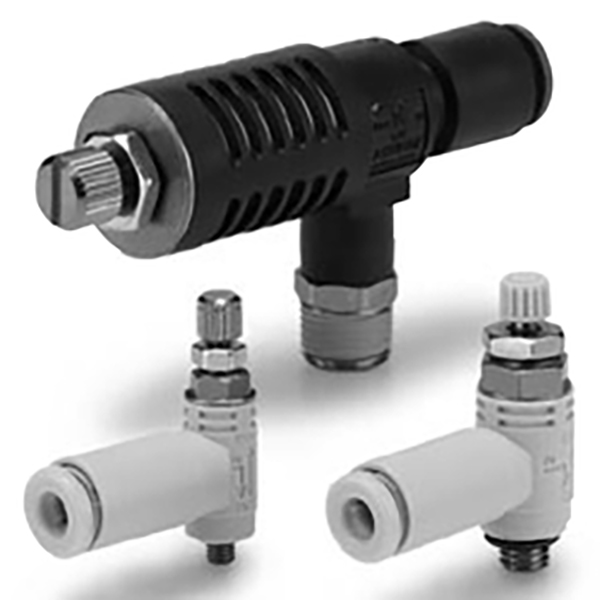

4. Два структурни типа и характеристики на приложение

 4.1 Тип коляно (ASV120F / ASV220F)

     • 90° колянова кормилна конструкция, същият външен вид като клапана за регулиране на скоростта на серия AS, компактна и спестяваща място.

     • Асиметричен дизайн на интерфейса: единият порт с резба M3/M5, от другата страна портът за бързо монтиране с едно докосване.

     • Идеален за миниатюрни и малки цилиндри и сценарии за оформление на оборудване с тясно пространство.

  4.2 T-Type Straight Through (ASV310F / 410F / 510F)

     • Права структура с три порта: вход за въздух с резба IN, изход за въздух с бързо монтиране OUT, вграден безшумен изпускателен порт EXH.

     • По-голяма ефективна площ на потока и по-ниско съпротивление на потока, максимизиране на работната скорост на цилиндъра.

     • Предпочитаната структура за стандартни, средни и големи цилиндри с висока скорост.

5. Таблица със стандартни спецификации на пълната серия

6. Основни технически параметри и конфигурация на материала

7. Разлика при избора: ASV срещу обикновен клапан за регулиране на скоростта от серия AS

8. Професионални указания за инсталиране и работа

     • Насочен монтаж: Монтирайте стриктно според маркировката със стрелка върху тялото на вентила. СвържетеIN порт към електромагнитния клапан иOUT порт към цилиндъра, за да избегнете обратна инсталация, причиняваща необичайно регулиране на скоростта.

     • Бърза тръбна връзка: Срежете пневматичната тръба плоско и я вкарайте докрай във фитинга с едно докосване, докато се чуе звук от "щракване", потвърждаващ здравата и херметична връзка.

     • Устойчива на вибрации заключваща операция: Завъртете ръчното колело, за да регулирате изпускателния поток и скоростта на цилиндъра.Натиснете надолу ръчното колело, за да заключите и предотвратяване на отклонение на скоростта, причинено от вибрации на оборудването;дръпнете нагоре ръчното колело, за да отключите за вторична настройка.

Резюме с едно изречение

     Серията SOLH ASV е професионален високоскоростен пневматичен контролен клапан 4 в 1, включващ бързо изпускане, дроселиране на отработените газове, безшумно намаляване на шума и монтаж с едно докосване. С двойна зона на потока, антивибрационна структура с натискане и огнеупорен издръжлив материал, той перфектно отговаря на изискванията за висока скорост, висока честота и безшумна работа на пневматичните цилиндри, като е оптималният заместител на надстройката за обикновените клапани за регулиране на скоростта от серията AS.
