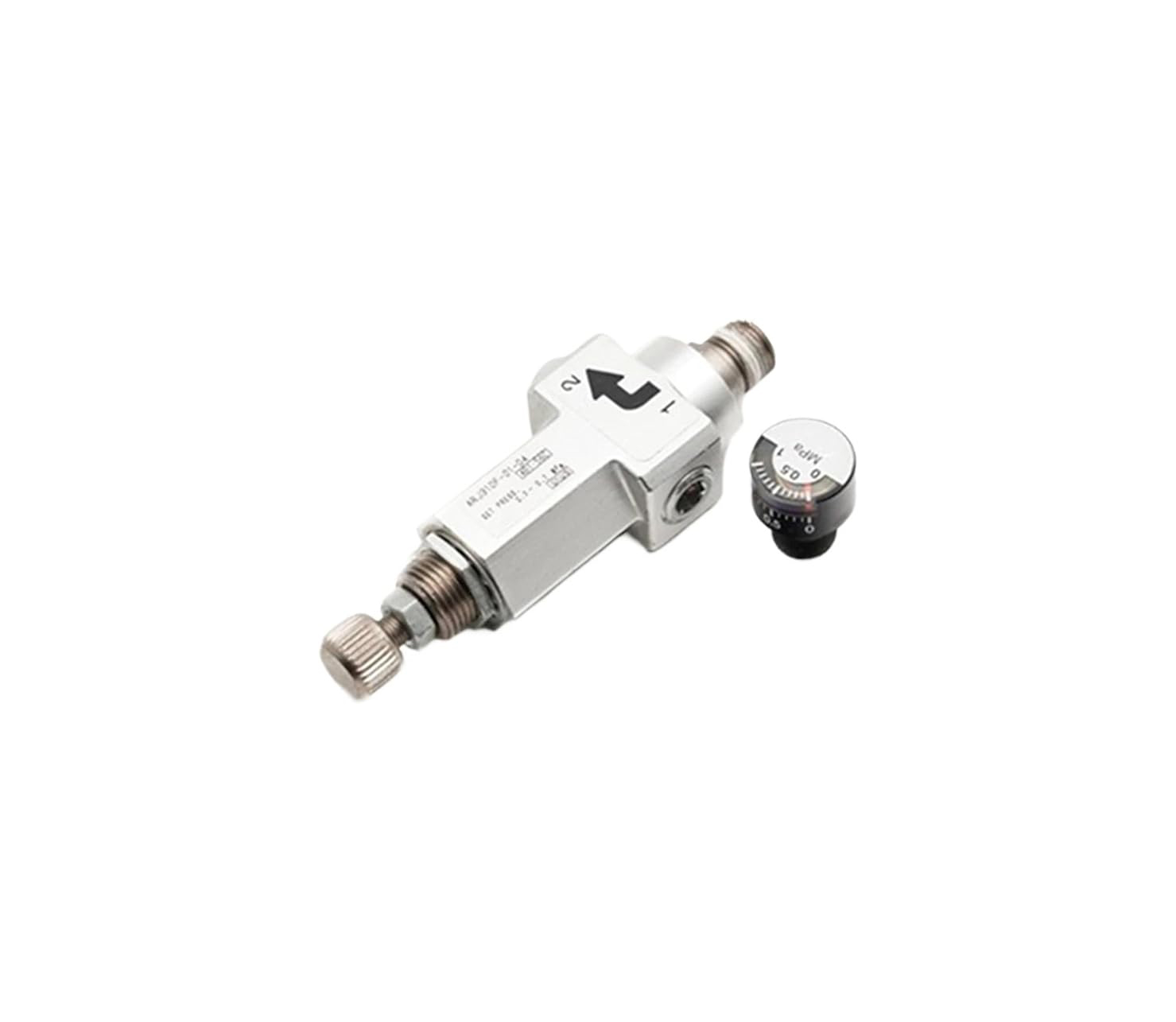

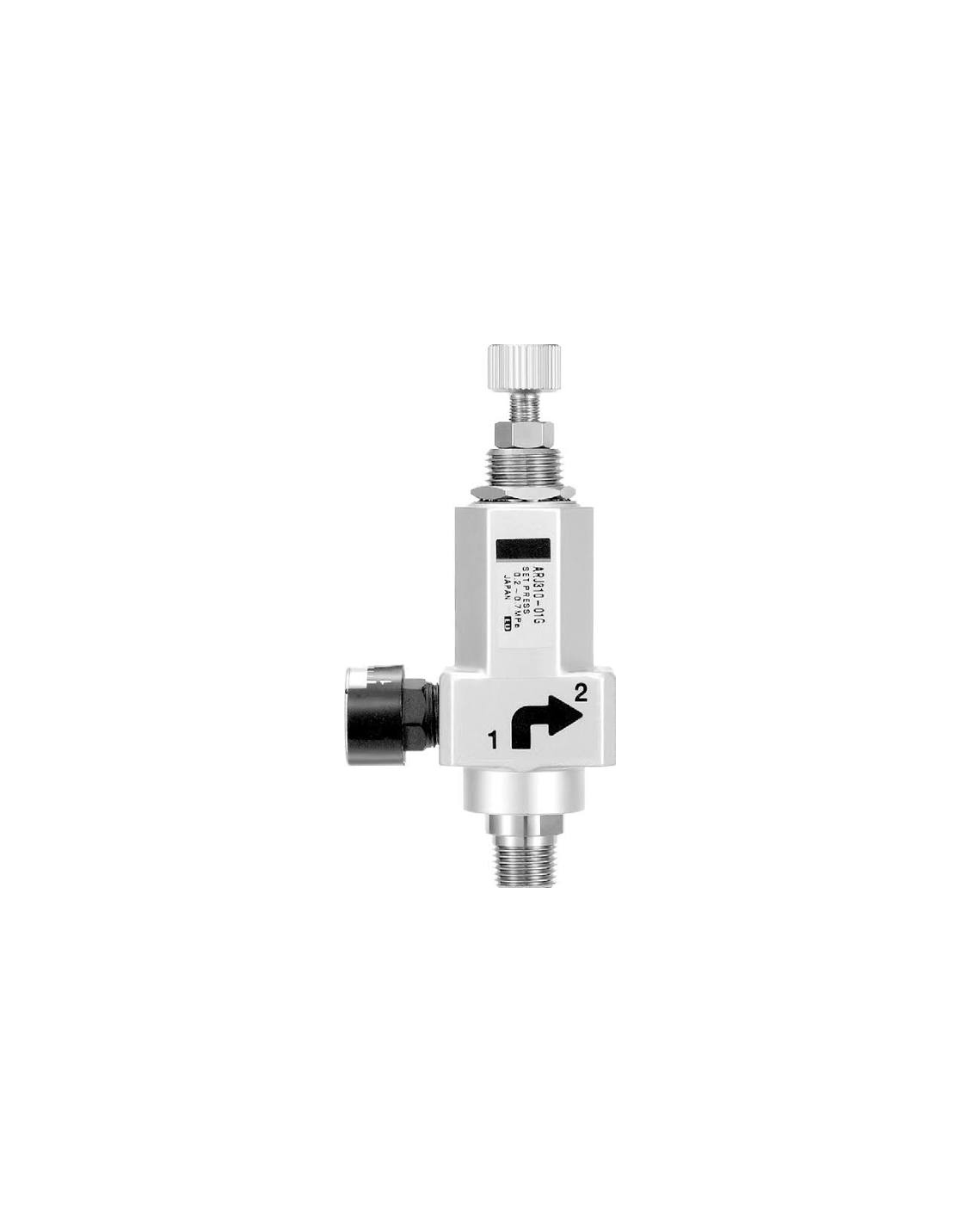

Миниатюрен регулатор на налягане от серия ARJ310 (с директно задействане на освобождаване)

марка:SOLH от Richge Technology (睿其格科技)

Общ преглед на продукта

     Серията SOLH ARJ310 е ултракомпактен прецизен регулатор на налягането с директно действие за освобождаване за тесни монтажни пространства и високопрецизен контрол на налягането с нисък поток. Общите му размери и производителност са напълно взаимозаменяеми с оригиналните регулатори SMC ARJ310 за директна подмяна на оборудването.

Структура и основни функции

     --Конструкция: Директно действащ бутален тип с вграден предпазен отдушник

     --Оформление с два порта (IN / OUT); излишното налягане автоматично се изпуска през вътрешен канал за освобождаване

     --Функция: Постоянно понижаване на налягането на входящия въздух до предварително зададена изходна стойност, потискане на колебанията в налягането и предлагане на защита от свръхналягане

     --Интегриран дизайн с изход за натискане с едно докосване и двойни опционални входни резби за гъвкаво окабеляване

Технически спецификации

     -- Работна среда: Чист и общ индустриален сгъстен въздух

     --Максимално работно налягане: 0,8 MPa

     --Доказателствено налягане: 1,2 MPa

     --Регулируем диапазон на налягането

     --Стандартен диапазон: 0,2–0,7 MPa

     --Версия за ниско налягане: 0,05–0,2 MPa

     --Околна и средна температура: -5 ℃ ~ +60 ℃ (без вътрешно замръзване)

     --Нето тегло: Прибл. 65гр

     --Ширина на тялото: 18,5 мм, подходящо за плътно подреждане на колектори

     -- Степен на защита: IP65

Конфигурация на порт

Входен порт (два избираеми стила)

     --M5×0,8 вътрешна резба

     --Rc1/8 външна резба

Изходящ порт

     Rc1/8 вътрешна резба с интегриран пуш-ин конектор, съвместим с метрични тръби φ4/φ6, 5/32" и 1/4" имперски тръби

Порт за габарит

     Rc1/8 вътрешна резба, съответства на мини манометри от серия G15

Определение на кода на модела (Пример: ARJ310F-01-04)

     --ARJ310: Базови мини регулатори

     --F: Снабден с вграден фитинг за натискане; пропуснато за версия с пълна нишка

     --01: Стандартна резба Rc1/8

     --04: За φ4 тръби; 06 представлява φ6 тръба

     --N01: опция за резба NPT1/8

Горещи продавани модели

     --ARJ310-01: Пълна версия с резба без входен порт

     --ARJ310F-01-04: Интегрирано включване за маркуч φ4

     --ARJ310F-01-06: Интегрирано включване за маркуч φ6

     --ARJ310F-N01-03: вход с резба NPT1/8

Основни предимства на продукта

     -- Свръхмалък лек дизайн: 65 g тегло и 18,5 mm тясно тяло пасва на много компактно оборудване

     --Опции с двойна входна резба (M5 / Rc1/8) за адаптиране на различни оформления на тръбопроводи

     --Фабрично изграденият контакт за натискане елиминира допълнителните конектори и съкращава времето за сглобяване

     --Вграденият предпазен механизъм автоматично освобождава свръхналягането за стабилно изходно налягане

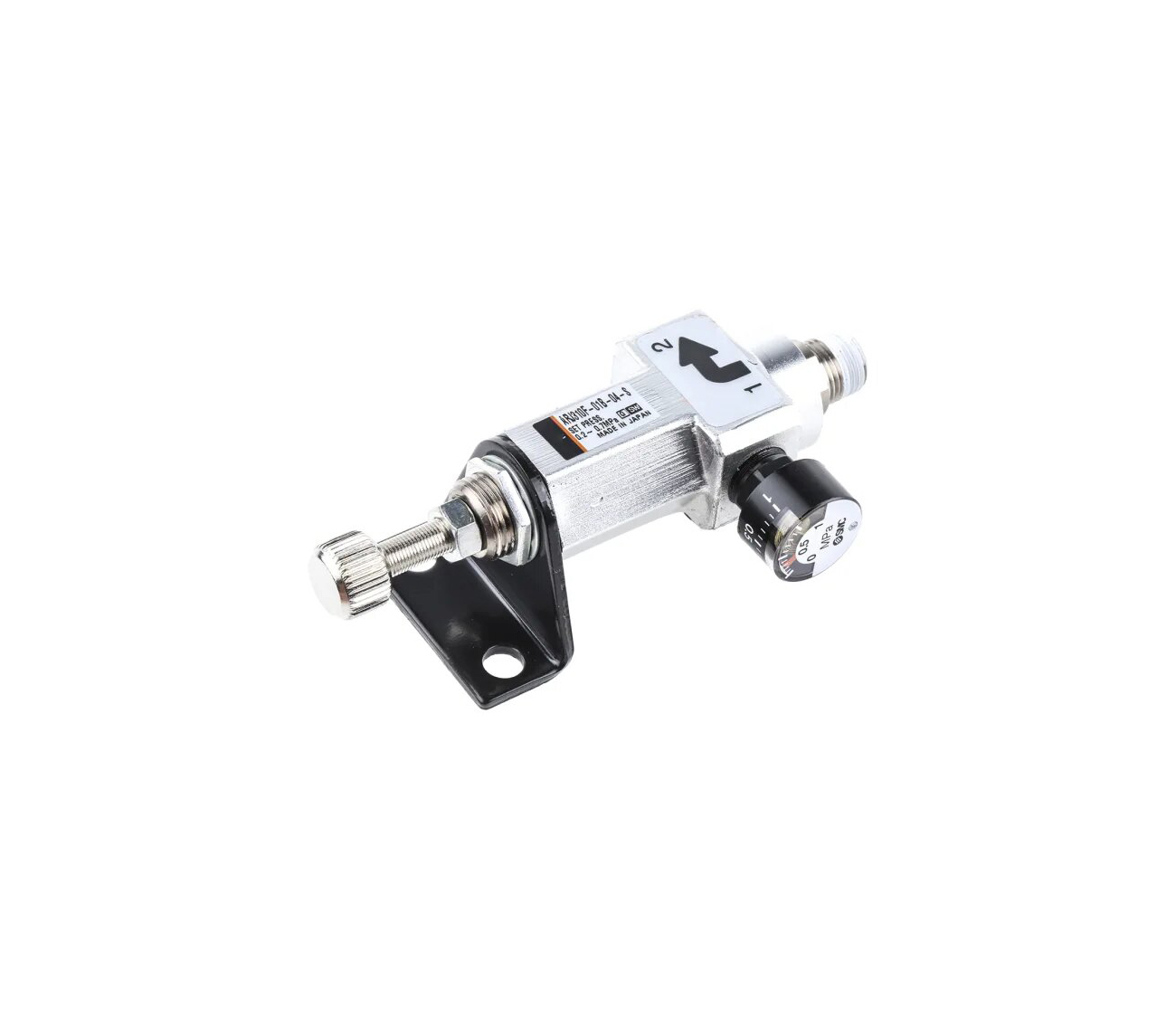

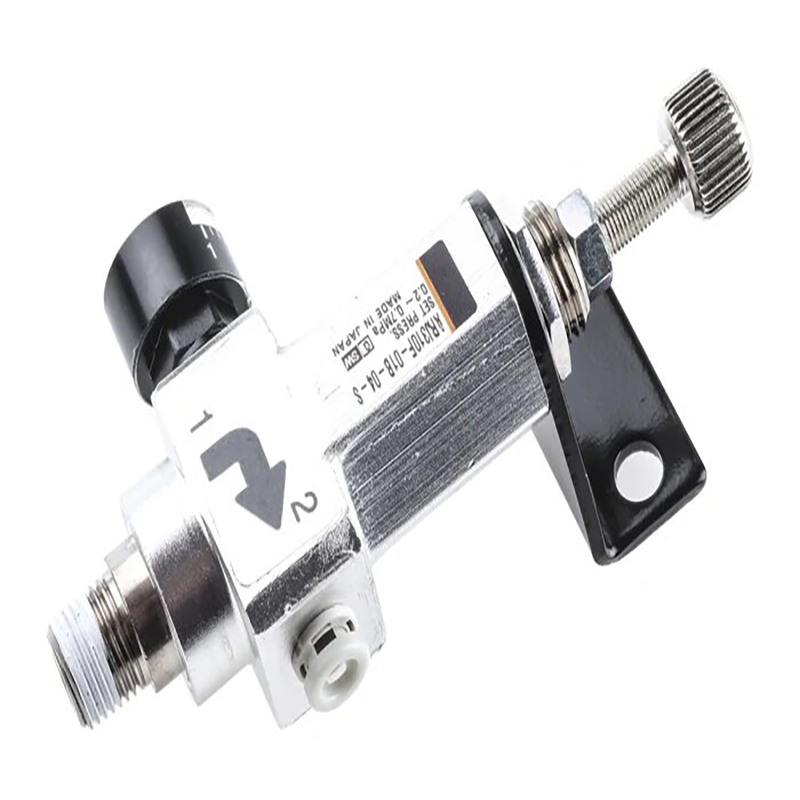

     --Поддържа двойни методи за монтаж на гайка на панела и външна скоба

     --Директно действащата структура позволява ниско налягане при стартиране до 0,05 MPa

Типични сценарии за приложение

     Мини въздушни цилиндри, малки пневматични хващачи, прецизни дюзи за издухване на въздух Електронно сглобяване, медицински устройства, оборудване за производство на полупроводници и инспекция Дозатори за течности, инструменти за изпитване на изтичане на въздух Компактни машини за автоматизация, клапанни острови и мини FRL въздушни възли за обработка

Сравнение на модела: ARJ310 VS ARJ210

Резюме с едно изречение

     ARJ310 релефен мини регулатор на налягането се отличава с ултракомпактен корпус, вход с двойна резба, интегриран пуш-ин конектор и висока прецизност, служейки като оптимално решение за контрол на налягането за компактни пневматични системи с нисък поток.
