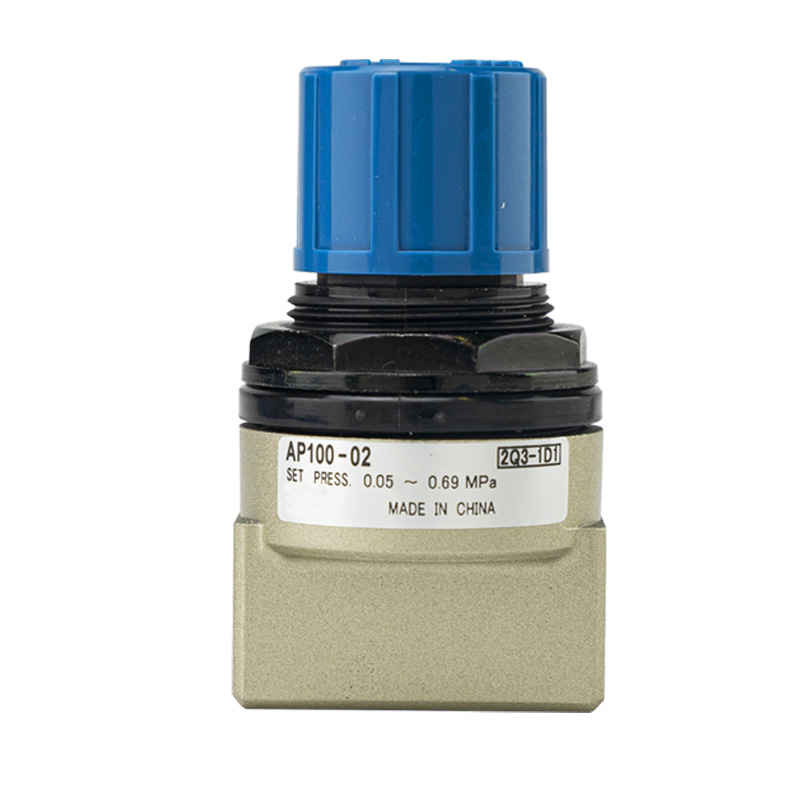

Компактен предпазен клапан от серия AP100

марка:SOLH от Richge Technology (睿其格科技)

Продуктово позициониране

     Серията AP100 е пружинен компактен предпазен клапан с директно действие за миниатюрни пневматични вериги. Той автоматично изпуска излишния въздух, за да стабилизира налягането в системата, след като налягането надвиши предварително зададената стойност. Отличаващ се с мини размер и лесна настройка на налягането, той служи като защита срещу свръхналягане и компонент за контрол на налягането на горната граница за компактно пневматично оборудване.

Структура и принцип на работа

     --Структура: Директно действащ пружинен релефен дизайн без пилотно управление

     --Работна логика Затворено състояние: Налягане в системата по-ниско от зададената стойност Отворено състояние: Налягането в системата достига или надвишава зададената стойност, въздухът изтича до околната среда Състояние на нулиране: Клапанът се затваря отново, когато налягането падне под предварително зададения праг

     --Прост механичен монтаж, съставен от копче за регулиране, пружина и макара

     --Напомняне: Не е сертифициран като стандартен JIS предпазен клапан, само за регулиране на налягането и контрол на свръхналягането във веригата

Основни ключови характеристики

1. Свръхкомпактен лек единичен модул

     Габаритни размери 69 × 40 мм, нетно тегло само 0,12 кг. Независимият дизайн с едно тяло поддържа директен монтаж, идеално подходящ за тесни и вградени оформления на оборудването.

2. Заключващо се копче за регулиране без инструменти

     Синият горен бутон осъществява директна настройка на налягането без допълнителни инструменти. Заключващата структура предотвратява нежелано изместване на налягането, причинено от вибрации или неправилно функциониране за стабилна дългосрочна работа.

3. Двойни регулируеми диапазони на налягане и висок релефен поток

     Регулируем обхват на стандартния модел: 0,05–0,69MPa Версия X201 с ниско налягане: 0,02–0,2MPa Максимално допустимото работно налягане достига 1,0MPa; голям вътрешен канал за поток осигурява бързо освобождаване на налягането.

4. Разнообразни опции за резби и гъвкав монтаж

     Налични размери на портове: 1/8"(01), 1/4"(02) Стандарти за персонализирана резба: Rc, NPT, G резба Два начина на инсталиране: директен монтаж с резба или фиксиране на скоба. Ясната маркировка IN/OUT гарантира еднопосочна инсталация на въздушния поток.

5. Устойчив на корозия и стабилен дълъг експлоатационен живот

     Тяло на клапана от лята алуминиева сплав с широк температурен толеранс от -5 ℃ до +60 ℃. Проектиран за сух сгъстен въздух, работата без смазване намалява разходите за поддръжка.

Таблица с технически спецификации

Определение на кода на модела

Пример: AP100-02-B-N

     --AP100: Основна серия на продукта

     --01 / 02: Съответният размер на порта

     --B: Снабден с монтажна скоба; празно = без скоба

     --N: резба NPT; празно = стандартна резба Rc; F = G нишка

     --Суфикс X201: Версия за регулиране на ниско налягане

Типични сценарии за приложение

     Буфер на цилиндъра и поглъщане на удар при удар в крайно положение Защита от свръхналягане за регулатори на налягане надолу по веригата Компактни приспособления и малко оборудване за автоматизация за 3C, електронна и медицинска промишленост Заключване на горната граница на налягането за общи пневматични въздушни вериги Лабораторен тест и експериментални тръбопроводи, изискващи горна граница на постоянно налягане。

Резюме с едно изречение

     Независимият компактен предпазен клапан AP100 интегрира заключващо се копче за регулиране, 0,05–0,69MPa регулируем диапазон и структура за директен монтаж, което е оптималното решение за контрол на горната граница на налягането на миниатюрни пневматични системи.
