Цилиндър със запушалка от серия TWQ с фиксирана височина | Компактен спирачен цилиндър за леки и средни натоварвания

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни характеристики

     Серията SOLH TWQ е стоперен цилиндър с фиксирана височина на монтаж, оптимизиран за леки и средно тежки автоматизирани конвейерни линии. Отличава се с компактна структура на корпуса, четири опционални вида краища на пръта, наличие на хидравличен буфер и опционална механична самозаключваща се функция. Подходящ за 10–150 kg спиране на палети и инструменти, ограничаване на станцията и позициониране на прехвърляне, цилиндърът TWQ служи като стандартно решение с висока цена и производителност за сценарии за автоматизация на леко и средно натоварване.

 1.1 Конструкция с фиксирана височина на монтаж

     Интегрираното тяло с фиксирана височина осигурява бърз и лесен монтаж с висока повтаряща се точност на позициониране. Той съвпада идеално със стандартизираните оформления на конвейерни станции, като елиминира процедурите за регулиране на височината и подобрява ефективността на разгръщане на място.

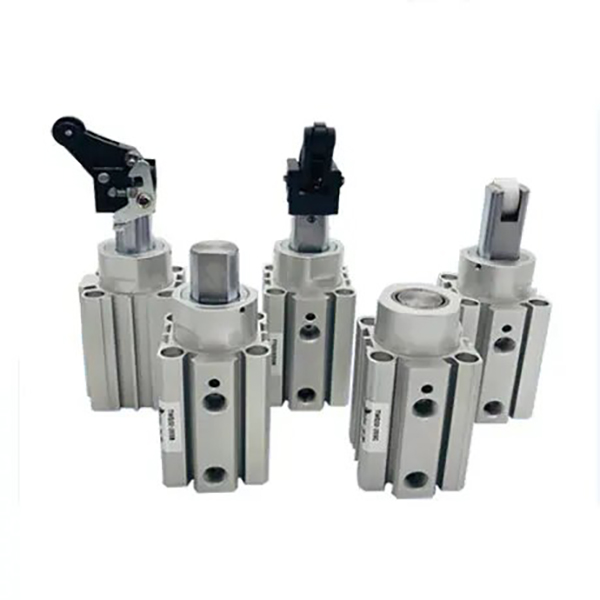

 1.2 Четири универсални типа накрайници на пръти (основно предимство)

     • B Тип плосък прът: Конструкцията на плосък бутален прът против въртене осигурява стабилно спиране и силно съпротивление на ексцентрично натоварване, поддържайки точно позициониране при условия на странична сила.

     • C тип кръгъл прът: Удебелен масивен кръгъл бутален прът с повишена устойчивост на удар, специално проектиран за работни условия с голяма странична сила и изисквания за прецизно позициониране на инструмента.

     • R Тип ролков лост: Лост + търкаляща контактна структура минимизира спирачния удар с плавно търкалящо движение, идеално за високоскоростна непрекъсната работа на конвейерна линия.

     • K Регулируем тип буферен лост: Вграденият регулируем хидравличен буфер позволява свободно регулиране на съпротивлението на амортизиране, за да се адаптира към детайли с различни тегла и скорости на транспортиране, постигайки оптимален ефект на меко спиране за променливи работни условия.

  1.3 Опционална функция за самозаключване (R/K версия)

     Версиите с ролкови и буферни лостове поддържат допълнителна механична самозаключваща се структура. След спиране на удара на детайла, цилиндърът автоматично блокира рамото на лоста, за да предотврати отскок и обратно избутване, като ефективно елиминира изместването на детайла и значително подобрява стабилността и последователността на конвейерната станция.

 1.4 Компактен размер и издръжлива структура

     Тялото на цилиндъра приема твърдо анодизиращо третиране, докато буталния прът е с твърдо хромирано покритие, осигуряващо отлична устойчивост на износване и устойчивост на удар. Стандартната работа без масло се адаптира към чиста производствена среда и сценарии, устойчиви на заваряване. Запазените сензорни жлебове от четирите страни позволяват инсталиране на магнитен превключвател без структурна намеса за гъвкаво оформление.

  1.5 Различни режими на работа

     Опционалните двойнодействащи стандартни режими и еднодействащи (разтягане на пружината/прибиране на пружината) режими покриват автоматични цикли, защита при изключване на захранването и изисквания за временно спиране, съответстващи на различни индустриални логики за управление.

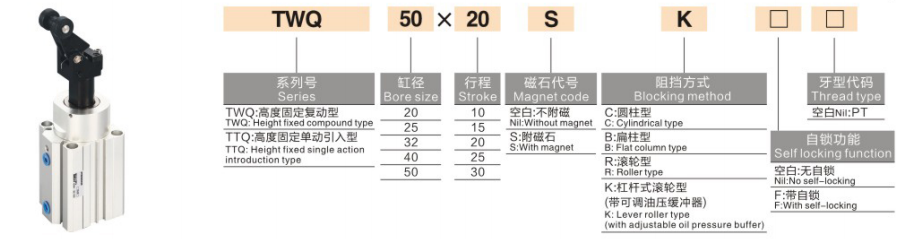

2. Пълни правила за именуване на модели и примери за поръчки

  1. Типични примери за модели: TWQ32-20SB, TWQ50-30RK-F

 2. Примери за стандартни поръчки

     • Стандартен модел с плосък прът: TWQ32-20SB (φ32 отвор, 20 мм ход, плосък край на пръта на колоната, гумен буфер)

     • Модел със самозаключващ се регулируем буфер: TWQ50-30RK-F (диаметър φ50, ход 30 mm, регулируем лост за хидравличен буфер, със самозаключваща се функция)

3. Общи технически параметри (20 ℃, 0,5 MPa стандартно състояние)

  3.1 Основни спецификации

     • Режим на работа: Двойно действащ, еднодействащ (пружината се удължава / пружината се прибира)

     • Диапазон на работното налягане: 0.05~1.0MPa; Доказателствено налягане: 1.5MPa

     • Околна температура: -10℃~60℃ (околна среда без лед)

     • Конфигурация на буфера: S = гумен буфер с два края; K = Регулируем хидравличен буфер + гумен буфер с двоен край

     • Режим на смазване: Работа без масло

     • Метод на инсталиране: Стандартен монтаж на фланец с фиксирана височина

 3.2 Стандартна комбинация от отвор и ход

  3.3 Теоретична спирачна сила (Единица: N @0,5MPa)

  3.4 Тегло на продукта (Единица: kg при стандартен ход)

4. Насоки за основна конфигурация и избор

  4.1 Избор на тип край на пръта

     • Тип плоска колона B (препоръчително): Конструкция против въртене и висока стабилност, подходяща за леки товари (10–80 kg) и работа при ниска скорост (≤0,3 m/s) без очевиден страничен удар.

     • C тип кръгла колона: Удебелена прътова структура със силна устойчивост на удар, идеална за сценарии за позициониране на инструменти с голяма странична сила.

     • R Тип ролков лост: Ниско въздействие и гладко търкаляне, идеално за високоскоростни (≤0,5m/s) и леко-средно натоварване (30–100 kg) конвейерни линии.

     • K Регулируем тип буферен лост: Адаптивно затихване и превъзходна устойчивост на удар, предназначени за средни натоварвания (50–150 кг), високочестотни старт-стоп и работни условия при нестабилна скорост.

  4.2 Избор на функция за самозаключване

     • F Самозаключващ се тип (препоръчва се за автоматични линии): Предлага се само за версии на лоста R/K. Предотвратява отскока на детайла и изместването на станцията, като значително подобрява стабилността на непрекъснатата работа на автоматизираните линии.

     • Незаключващ тип: Рентабилно решение за сценарии с незначително обратно въздействие и операция за ръчно нулиране, не се препоръчва за напълно автоматични производствени линии.

  4.3 Избор на режим на работа

     • Двойно действащ: Максимална спирачна сила с двупосочно контролируемо действие, подходящо за сценарии с висока честота и напълно автоматичен контрол.

     • Еднодействащ (Spring Extend): Автоматично се разширява, за да спре детайлите след прекъсване на захранването, като дава приоритет на безопасността за опасни станции и приложения за защита при изключване на захранването.

     • Еднодействащ (прибиране на пружината): Спира с подаване на въздух и се освобождава автоматично при изключване на захранването, адаптиран за нормално отворени конвейерни линии и задачи за временно спиране.

5. Типични сценарии за приложение

     • Леки и средно тежки конвейерни линии: Прилага се за позициониране на спиране, ограничаване и прехвърляне на 10–150 кг палети и инструментални плочи в електрониката, домакинските уреди и хранително-вкусовата промишленост.

     • Високоскоростни линии за обработка на материали: Структурата на лоста R/K осигурява плавно спиране без удар за лекотоварни високоскоростни (≤0,5m/s) детайли на ролкови и лентови транспортьори.

     • Станции за автоматизирано оборудване: Компактно тяло за лесна инсталация, широко използвано за ограничаване на товарене/разтоварване на машинни инструменти, позициониране на монтажна станция и спиране на инспекционна станция.

     • Линии за опаковане и логистика: Идеален за спиране на картонени кутии и кутии за материали, блокиране на разминаващи се станции и позициониране на стефиране, характеризиращ се с висока производителност на разходите и ниска поддръжка.

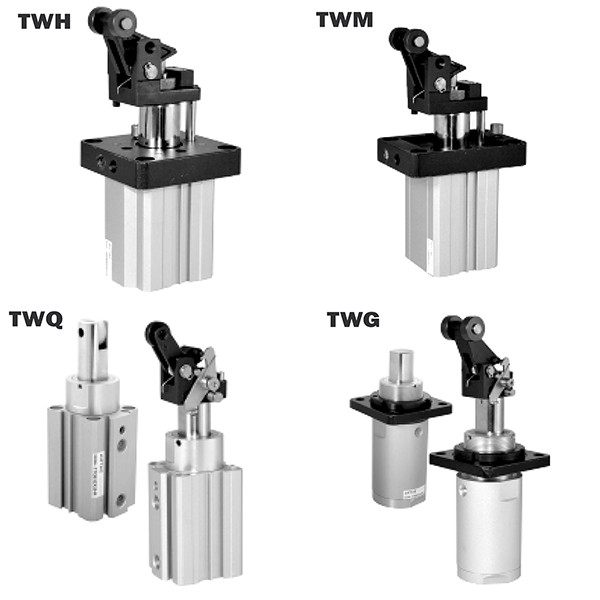

6. Бързо сравнение на серия TWQ срещу TWH/TWM

7. Ръководство за бърз избор в 3 стъпки

     1. Избор на размер на отвора: Изберете отвор според теглото на детайла с 200% коефициент на безопасност (теоретична спирачна сила ≥ действително натоварване × 2). Изберете φ25/φ32 за товар под 80 кг; изберете φ40/φ50 за товар от 80–150 кг.

     2. Избор на край на прът и буфер: Приемете B плосък прът + S гумен буфер за сценарии с ниско натоварване и ниска скорост; изберете R ролков тип за високоскоростни линии с леко натоварване; изберете K регулируем тип буфер за условия на работа със средно натоварване и висока честота.

     3. Избор на функционална конфигурация: Оборудвайте F самозаключващи се за автоматични производствени линии; изберете режим на двойно действие за високочестотно циклично управление; приемете режим на удължаване на пружината с еднодействащо действие за станции за защита с приоритет на безопасността и при изключване на захранването.

Резюме с едно изречение

     Стоперният цилиндър с фиксирана височина от серията SOLH TWQ се отличава с компактен дизайн, съвместимост с няколко накрайника на пръта и опционални самозаключващи се и регулируеми буферни функции, осигуряващи стабилни и гъвкави решения за спиране с висока цена-производителност за 10–150 kg леки и средно тежки автоматизирани конвейерни системи.
