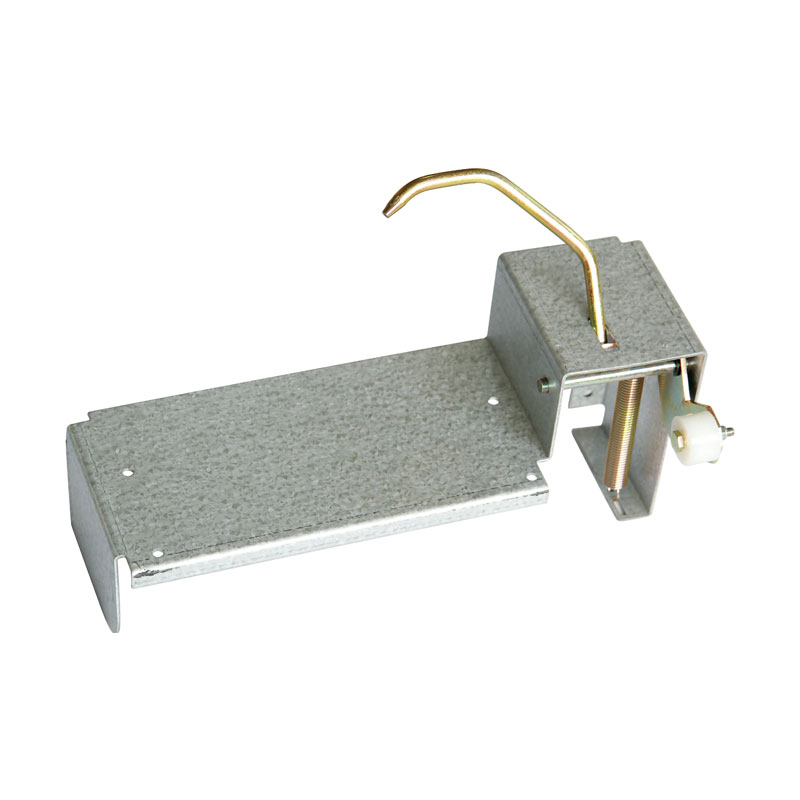

Вторичният гнездо за комутатор е жизненоважен компонент за безопасност, предназначен да осигури сигурна и надеждна работа на вторичните гнезда в рамките на електрическите системи за разпределителни уреди. Този механизъм за блокиране налага протоколи за безопасност, като предотвратява неразрешеното или опасното ангажиране на вторичните гнезда, като по този начин защитава както персонала, така и на оборудването. Включете вторичен гнездо, конструиран от трайни и устойчиви на корозия материали, като нелична стомана и стабилни алахи, като осигуряват дълготрайни характеристики и устойчивост в различни оперативни среди.
Приложения за блокиране на вторични гнезда на Switchear:
● Сглобки за превключване: Идеални за използване в електрическите панели за превключване, където вторичните блокировки на гнездото са от решаващо значение за осигуряване на безопасна и контролирана работа на компоненти с високо напрежение.
● Индустриални електрически системи: Подходящи за индустриални среди, изискващи стабилни блокиращи решения за поддържане на оперативната безопасност и предотвратяване на неоторизиран достъп.
● Инфраструктура за комунални услуги: Перфектен за комунални инсталации, където надеждните и сигурни механизми за блокиране са от съществено значение за правилното функциониране и безопасността на електрическите мрежи.
Функции за блокиране на вторичния гнездо на Richge Switchgear:
1. Устойчива конструкция: Изработена от висококачествени, устойчиви на корозия материали като неръждаема стомана или трайни полимери. Проектиран да издържа на суровата индустриална среда и да предлага надеждна ефективност при непрекъсната употреба.
2. Универсална съвместимост: проектиран да бъде съвместим с широк спектър от вторични конфигурации на гнездото и системи за превключване. Предлага гъвкавост за интеграция в различни електрически настройки, независимо дали за нови инсталации или модернисти.
3. Спазване на стандартите: Прилепва към стандартите и разпоредбите за безопасността на индустрията, за да се гарантира надеждна ефективност и спазване на електрическите кодове за безопасност.
Чертеж на лечение и монтаж
| 5xs.573.010 |
|
|
|
Сериен номер |
име |
Кодово име |
Само/комплект |
| 1 | Скоба |
BXS.043.017.1-4 |
1 |
| 2 | Валяк |
8xs.224.021 |
1 |
| 3 | Пролет |
8xs.288.015 |
1 |
| 4 | Заваряване на взаимосвързаност |
5xs.174.017 |
1 |
| 5 |
轴 |
3xs.200.020 |
1 |
| 6 | Отваряне на задържащ пръстен 6 |
GB896-88 |
2 |
| 7 | Винтове |
8xs.900.010 |
1 |
| 8 | Ядка M5 |
GB6170-86 |
1 |
| 9 | Пръстен подложка 5 |
GB9-87 |
1 |
| 10 | Пръстен подложка 5 |
GB97.1-85 |
1 |
Устройство за блокиране на вторично гнездо 5x5.573.010 Поддръжка 8xs.043.017.1-4 Ръководство
|
Сериен номер |
име |
H |
Забележка |
| Скоба |
8xs.043.017.1 |
136 мм |
VD4 Circuit Breaker Car с ≤1250A и сходния му размер и спецификации |
| 8xs.043.017.2 |
116 мм |
Кола с прекъсвач на веригата VSI |
|
| 8xs.043.017.3 |
126 мм |
VD4 Разделителна количка с прекъсвач с 1600-2500A и неговите спецификации с подобни размери |
|
| 8xs.043.017.4 |
80 мм |
VD4 Разделителна количка с прекъсвач с 3150A и неговите спецификации с подобни размери |
|
| 8xs.043.017.14 |
100 мм |
|
