Стандартен цилиндър със свободен профил на напречна щанга серия SI | Пневматичен цилиндър ISO 15552

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни характеристики

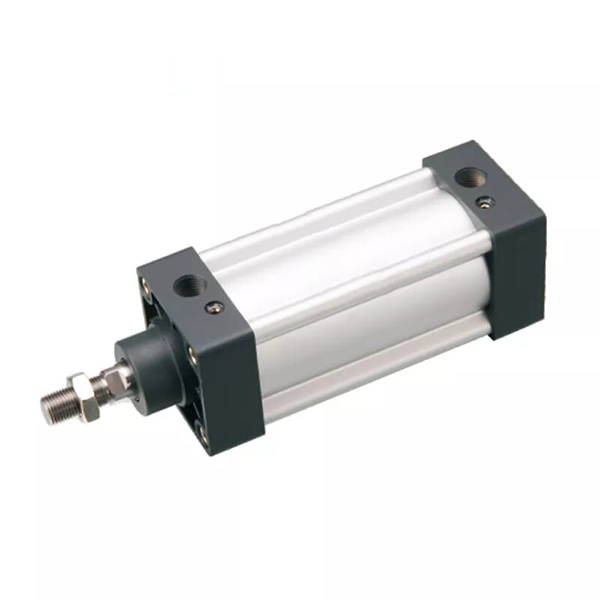

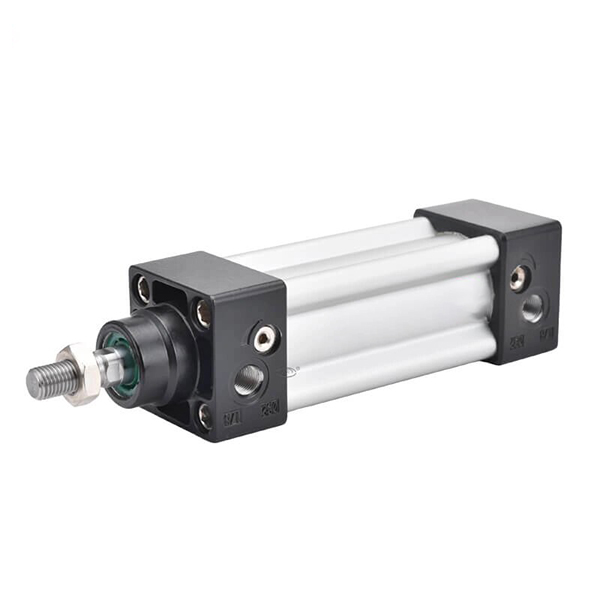

     Серията SOLH SI е високопрецизен стандартен цилиндър с двойно действие, напълно съвместим сISO 15552 (предишен ISO 6431 / VDMA 24562) международни стандарти, сравнени със серията Festo DNC. Приемайки цилиндрична тръба от алуминиев профил без свързваща щанга, тя не разполага с открити свързващи щанги, вградени жлебове за магнитен превключвател, двустранно регулируем въздушен буфер и пълна съвместимост с ISO принадлежности. С превъзходна твърдост, характеристики против усукване, дълъг експлоатационен живот и изчистен външен вид, той служи като основен стандартен цилиндър ISO от среден клас, за да замени традиционните SC цилиндри с напречна щанга, идеално подходящ за оборудване за износ и стандартизирани автоматизирани машини.

  1.1 Стандартна съвместимост

     Напълно отговаря на индустриалните стандарти ISO 15552 и VDMA 24562. Всички монтажни размери, интерфейси и аксесоари са напълно взаимозаменяеми с глобалните масови ISO цилиндри като DNC, SE и DSBA, поддържайки подмяна без модификация и стандартизиран партиден монтаж.

  1.2 Оптимизирана структура на профила

     Приема интегрирана цилиндрична тръба с квадратен профил от алуминиева сплав във формата на звезда без открити свързващи пръти. Цялостната структура осигурява висока твърдост, отлична способност срещу усукване, чист и устойчив на корозия външен вид. Запазените стандартни жлебове за магнитен превключвател от двете страни позволяват директен монтаж на сензори от серията CMSE, DMSE и CS1 без допълнителни скоби.

  1.3 Диверсифицирано движение и функционални производни

     • SI стандарт: Възвратно-постъпателно движение с един прът с двойно действие, универсален стандартен модел за повечето автоматизирани сценарии

     • SID Double Rod: Изход на пръта с два края, реализиращ синхронна работа и подобрена устойчивост срещу усукване

     • SIJ регулируем ход: Структура с двоен прът с регулируеми ограничителни гайки за прецизна фина настройка на хода

     • SIL заключващ се тип: Оборудван с устройство за заключване на крайно или произволно положение за безопасно задържане на налягането и фиксиране на позицията

     • Интегриран тип SIF клапан: Интегриран електромагнитен клапан от серия 4M, интегриран дизайн на клапан-цилиндър за спестяване на място за монтаж

     • SIQ Тип против усукване: Квадратна структура на бутален прът за свръхвисока точност на позициониране срещу усукване

  1.4 Високопроизводителна буферна система

     Стандартно оборудван сдвустранен регулируем въздушен буфер + PPV еластична възглавница. Ходът на буфера се увеличава пропорционално на отвора на цилиндъра, като ефективно намалява удара и шума по време на работа с висока скорост и голямо натоварване, осигурявайки стабилно циклично движение с ниски вибрации.

  1.5 Устойчиво уплътнение и конфигурация на материала

     Приема двойна Y-образна еднопосочна компенсационна уплътнителна структура, включваща ултраниско начално налягане (0,1MPa), стабилна работа без масло и удължен експлоатационен живот. Буталният прът е изработен от стомана 45# с твърдо хромирано покритие, което осигурява отлична устойчивост на износване, устойчивост на ръжда и структурна стабилност.

  1.6 Конфигурация на магнитна индукция

     Поддържа вграден магнитен пръстен (-S конфигурация) като стандарт, съвместим с магнитни превключватели от серията AirTAC CMSE, DMSE, CS1-B/F/U, постигайки откриване на позицията на буталото в реално време и автоматизирано свързване на сигнала.

2. Пълни правила за именуване на модели и примери за поръчки

  1. Типичен код на модела: SI 50×150-S-FA

 2. Обяснение на кода на серия производни

     • SID: Двоен прът с двойно действие, изход на прът с двоен край за синхронна работа и анти-усукване

     • SIJ: Двупръчков тип с регулируем ход с гайки за фина настройка за гъвкаво калибриране на хода

     • SIL: Заключващ се тип с крайна позиция или заключване на произволна позиция за безопасно позициониране

     • SIF: Интегриран тип електромагнитен клапан, интегрирана структура на клапан-цилиндър за пестене на място

  3. Пример за стандартна поръчка

     SI 63×200-С: 63 мм отвор, 200 мм ход, с магнитен пръстен, стандартен регулируем въздушен буфер

3. Основни технически параметри (стандартен тип)

4. 0,6 MPa Теоретична диаграма на тяга и напрежение (единичен прът, фактор на безопасност ≥2)

5. Аксесоари за монтаж и производни модели

  5.1 Стандартни ISO универсални типове монтаж (напълно взаимозаменяеми с DNC/SE)

     • FA/FB: Монтаж на преден фланец / заден фланец за фиксирана плоска инсталация

     • CA/CB: Монтаж с единична скоба / двойна скоба за шарнирно въртене

     • LB: Монтаж на крачна скоба за страничен фиксиран монтаж

     • TC/TCM: Монтаж на цапфа / магнитна цапфа за средно позициониране на люлка

     • L: Страничен монтаж за компактно пространство

     Универсални аксесоари: I/Y/U/F съединения, плаващи съединения, лагери в края на пръта, напълно съвместими с всички стандартни цилиндри ISO 15552.

  5.2 Предимства на основните производни серии

     • SID Double Rod: Синхронен изход с два края, подобрена структурна стабилност и способност за предотвратяване на деформация

     • SIJ регулируем ход: Гъвкава фина настройка на хода за адаптиране към променливите изисквания за работен ход

     • SIL заключващ се тип: Надеждно заключване и задържане на налягането за предотвратяване на отклонение на позицията при изключване на захранването или промяна на натоварването

     • Интегриран тип SIF клапан: Интегриран дизайн на електромагнитен клапан, опростена въздушна верига, намалено пространство за монтаж и разходи за монтаж

     • SIQ Тип против усукване: Специална квадратна структура на буталния прът за високо прецизно позициониране против усукване

6. Сценарии за приложение и сравнение на избора (SI срещу SC срещу DNC)

  6.1 Сценарии за приоритетно приложение за серия SI

     • Експортно оборудване и европейски стандартни автоматизирани машини, изискващи взаимозаменяемост на интерфейса ISO 15552

     • Автоматизирани производствени линии, изискващи чист външен вид без напречна щанга и компактен монтаж една до друга

     • Работни условия, изискващи по-висока твърдост, устойчивост на усукване и по-дълъг експлоатационен живот от SC цилиндрите, с по-добра цена от DNC цилиндрите

     • Сценарии за универсално линейно избутване, пресоване, позициониране, обработка, сглобяване, опаковане и автоматизация на машинни инструменти

  6.2 Сравнение на основния модел

7. Ръководство за бърз избор в 3 стъпки

     1. Избор на размер на отвора: Изберете диаметър на отвора според действителното хоризонтално/вертикално натоварване и търсенето на тяга, резервирайте не по-малко от 50% запас на безопасност; надстройте 1~2 размера на отвора за ексцентричен товар и работни условия на конзола.

     2. Избор на ход: Добавете 20 ~ 50 mm граница на безопасност на базата на действителния работен ход; максимален конфигурируем ход до 2000 мм.

     3. Функционална конфигурация: Стандартна конфигурация с -S магнитен пръстен + PPV регулируем въздушен буфер; изберете SID за двоен прът, SIJ за регулируем ход, SIL за заключваща функция и FA/FB/CA/CB/LB/TC за съответните методи на монтаж.

Резюме с едно изречение

     Стандартният цилиндър ISO 15552 без свързваща щанга от серията SOLH SI се отличава с интегрирана профилна структура, висока твърдост, регулируем въздушен буфер и пълна универсална взаимозаменяемост, като е рентабилен заместител от среден клас на традиционните SC и вносни DNC цилиндри, широко приложим за стандартизирано и експортно автоматизирано оборудване.
