SE серия ISO15552 стандартен квадратен цилиндър без напречна щанга

Марка: SOLH от Richge Technology | Експортиране на каталожна версия

Общ преглед на продукта

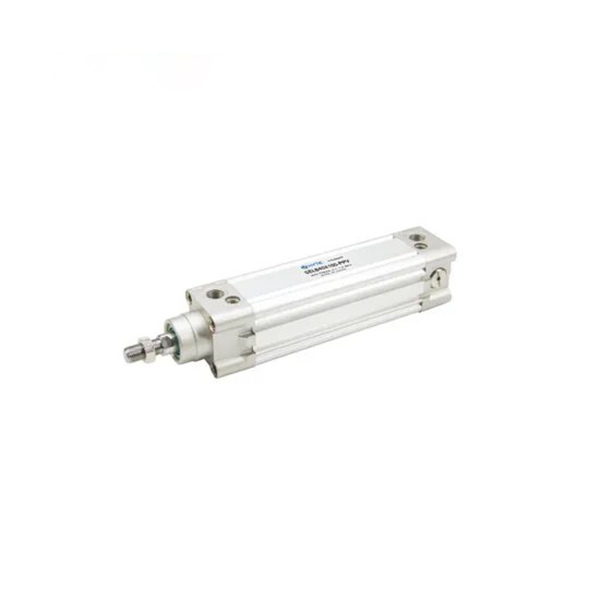

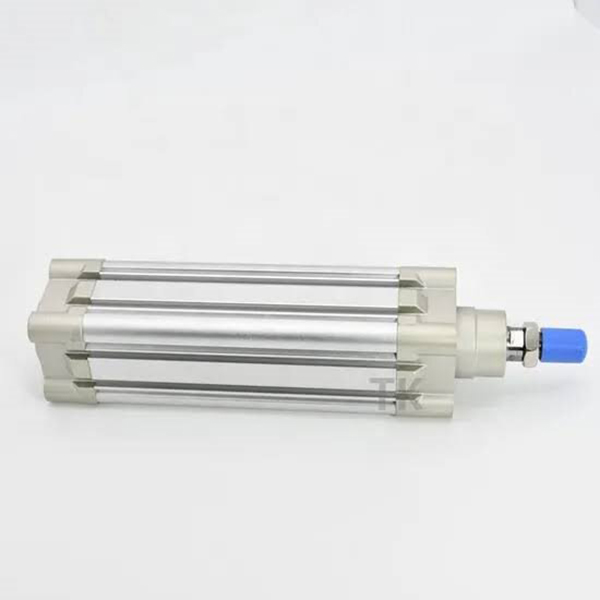

     Стандартен квадратен цилиндър без напречна щанга от серията SOLH SE отговаря на международния стандарт ISO 15552 / VDMA 24562. Приемете интегриран квадратен алуминиев варел с регулируема въздушна възглавница с двоен край и 3-странни канали за монтиране на сензора. Подходящ за обща автоматизация, дълъг ход, високочестотни цикли и приложения със средно тежко натоварване. Директен механичен обмен със серията SMC CP96S и FESTO DNC.

Основна структура и характеристики на дизайна

   1. Структура: Интегриран квадратен алуминиев варел без свързващи пръти, съчетан с предни и задни крайни капачки, регулируема въздушна възглавница в двата края, висока твърдост и компактно оформление.

   2. Материал: Твърд анодизиран алуминиев варел, високоякостни ляти крайни капачки, бутален прът от твърда хромирана стомана 45#, лек и устойчив на износване.

   3. Операционни варианти

     -- SE: Стандартен модел с един прът с двойно действие

     -- SED: Двоен прът с двойно действие за антиусукване

     -- SEJ: Двоен прът с регулируем ход

     -- BSE: Заключващ се цилиндър за задържане в междинна позиция

     -- Суфикс -S: Вграден магнитен пръстен за магнитен превключвател (без -S = без магнит)

   4. Уплътнение: NBR+PA композитно двойно Y-тип уплътнение с компенсация за съхранение на масло, ниско налягане при стартиране и дълъг експлоатационен живот.

   5. Възглавница: Независимо регулируема въздушна възглавница от двата края за абсорбиране на удара, намаляване на вибрациите и шума.

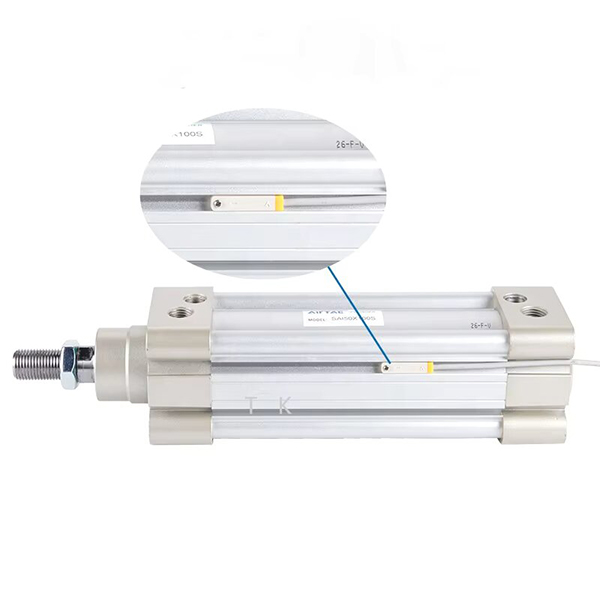

   6. Разположение на сензора: Тристранни монтажни жлебове (отгоре/вляво/вдясно) за CMSE/DMSE магнитни превключватели, гъвкав монтажен ъгъл.

   7. Взаимозаменяемост: стандартен размер ISO15552, директен заместител на SMC CP96S и FESTO DNC.

Пълно правило за кодиране на модела

   1. Пример за модел: SE50-200-S-FA

   2. Примери за стандартни поръчки

     -- SE63-150-S-LB: отвор63, ход 150, вграден магнит, монтаж на крака

     -- SED40-100-FB: Диаметър 40, ход 100, двоен прът, монтаж на заден фланец

     -- BSE80-300-S: Bore80, stroke300, заключващ се тип с вграден магнит

Основни технически спецификации

Теоретична тяга и теглителна сила при 0,5 MPa (единичен прът, единица: N)

   1. Двойно действащ SE единичен прът

Типове монтаж и производни модели

   1. Опции за монтаж

     -- Основен тип: Директен монтаж през отвори в крайната капачка

     -- LB Стойка за крака: Предпочитана за хоризонтално средно тежко натоварване

     -- Фланец FA/FB: Преден/заден фланец за вертикална инсталация на приспособление

     -- CA/CB Clevis: Единична/двойна скоба за шарнирно люлеене

   2. Основни производни серии

     -- SE / SED / SEJ: Единичен прът, двоен прът, двоен прът с регулируем ход

     -- BSE: Заключващ се цилиндър за произволно спиране на междинно положение

     -- Персонализирана версия за висока температура: Специално уплътнение за -20~+150 ℃

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор: Изчислете необходимата тяга, резервирайте ≥50% граница на безопасност; дайте приоритет на SE за голямо натоварване и дълъг ход.

   2. Потвърждение на хода: Добавете 10~20 mm граница на безопасност; стандартен максимален ход 1000 mm, персонализиран до 1800 mm.

   3. Съвпадение на конфигурацията

     -- Обратна връзка за позицията: Изберете SE-S магнитен модел, съответства на CMSE/DMSE магнитни превключватели;

     -- Монтаж: LB крачен монтаж за хоризонтално натоварване, FA фланец за вертикален монтаж;

     -- Изискване за междинно заключване: Изберете заключващ се цилиндър BSE.

Резюме с едно изречение

     SOLH SE ISO15552 квадратен цилиндър без свързваща щанга може директно да замени FESTO DNC и SMC CP96S, оборудван с регулируема въздушна възглавница и изобилие от монтажни форми, перфектен линеен задвижващ механизъм с дълъг ход за оборудване за автоматизация на средни и тежки натоварвания.
