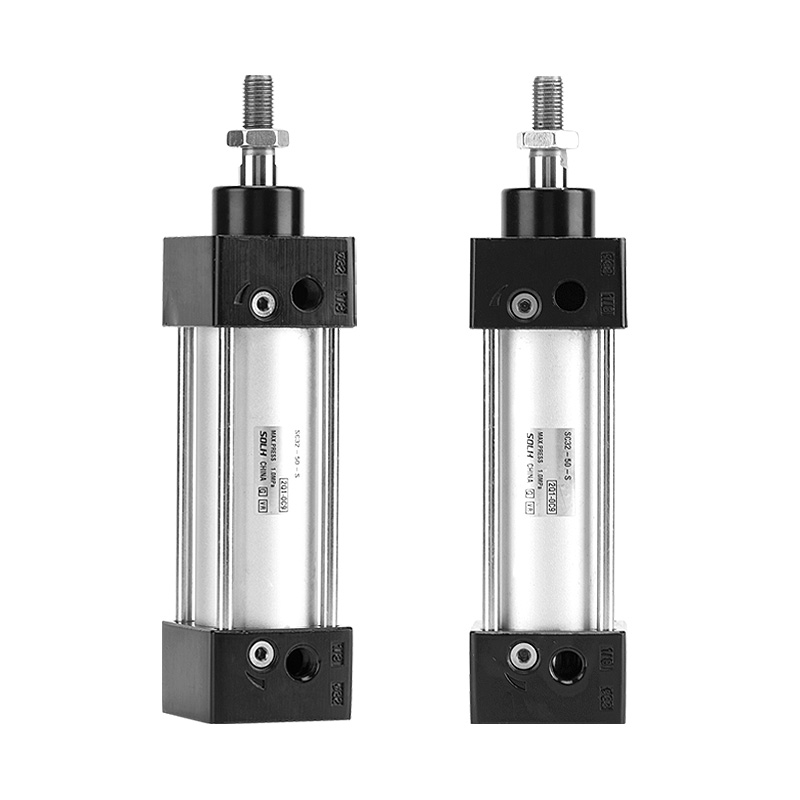

Стандартен въздушен цилиндър от серия SC (тип на напречна щанга с двойно действие)

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Стандартен цилиндър за напречна щанга от серия SOLH SC, основният модел е единичен тип с двойно действие. Четири свързващи пръти заключват предни и задни крайни капачки за твърда структура, пълни аксесоари за монтаж, широк диапазон на хода. Широко използван за бутане, обработка на материали и позициониране в автоматизирани линии, който е най-популярният икономичен стандартен пневматичен цилиндър.

Основна структура и характеристики на дизайна

     -- Структура: Четири свързващи пръти свързват алуминиевия варел и крайните капачки, висока твърдост, устойчивост на удар, стабилна дългосрочна работа.

     -- Действащ тип: Единичен прът с двойно действие, двупосочна изходяща сила.

     -- Материал: Твърд анодизиран алуминиев варел, двупосочно уплътнение на буталото; твърд хромиран стоманен бутален прът 45#.

     -- Възглавница: Регулируема въздушна възглавница в двата края за намаляване на удара и шума при работа.

     -- Монтаж на сензор: Сензорни жлебове в областта на свързващия прът за магнитни превключватели CMSG/DMSG/EMSG за откриване на позицията на буталото.

     -- Предимство: По-къса дължина на тялото при същия размер на отвора в сравнение с профилния цилиндър ISO15552, конкурентна цена.

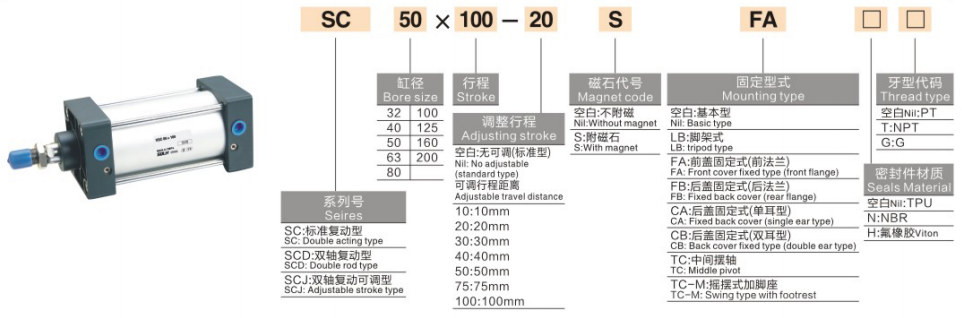

Пълно правило за кодиране на модела

   1. Пример за модел: SC50×100-S

   2. Производни модели

     -- SCD: Двоен прът с двойно действие, против усукване

     -- SCJ: Двоен прът с регулируем ход

     -- SCF: Интегриран цилиндър с електромагнитен клапан

     -- SCL: Заключващ се цилиндър, задържане на товара при спиране на въздуха

   3. Примери за стандартни поръчки

     -- SC63×150-S: отвор63, ход 150, вграден магнит, основен тип

     -- SCJ40×200-S: отвор 40, ход 200, регулируем ход, с магнит

Основни технически спецификации

Теоретичен натиск при 0,5 MPa (единичен прът, единица: N, фактор на безопасност ≥2)

Видове монтаж и аксесоари

   1. Опции за монтаж

     --  Основен тип, FA/FB фланец, CA/CB скоба, LB крачен монтаж, TC/TCM1 опора.

   2. Допълнителни аксесоари

     -- Плаващо съединение, ухо на пръта, I/Y/U/F конектор, CMSG/DMSG/EMSG магнитни превключватели.

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор: Изчислете необходимата тяга въз основа на натоварването, резервирайте ≥50% граница на безопасност; размер на надграждане за конзолно/офсетно натоварване.

   2. Потвърждение на хода: Добавете 10~20 mm граница на безопасност при ефективно движение; максимален стандартен ход 1000 мм.

   3. Съвпадение на конфигурацията

     -- Обратна връзка за позиция: Изберете -S магнитен модел и съпоставете магнитни превключватели;

     -- Монтаж: Изберете фланец/крак/скоба според оформлението на машината;

     -- Специална функция: SCD за двоен прът, SCJ за регулируем ход, SCL за заключване на товара.

Резюме с едно изречение

     Икономичен стандартен цилиндър за свързваща щанга от серията SOLH SC с регулируема въздушна възглавница и изобилие от опции за монтаж, идеален евтин линеен задвижващ механизъм за общи автоматизирани задачи за бутане, прехвърляне и позициониране.
