Стандартен цилиндър без профил на напречна щанга от серията SAI ISO15552

Марка: SOLH от Richge Technology

Общ преглед на продукта

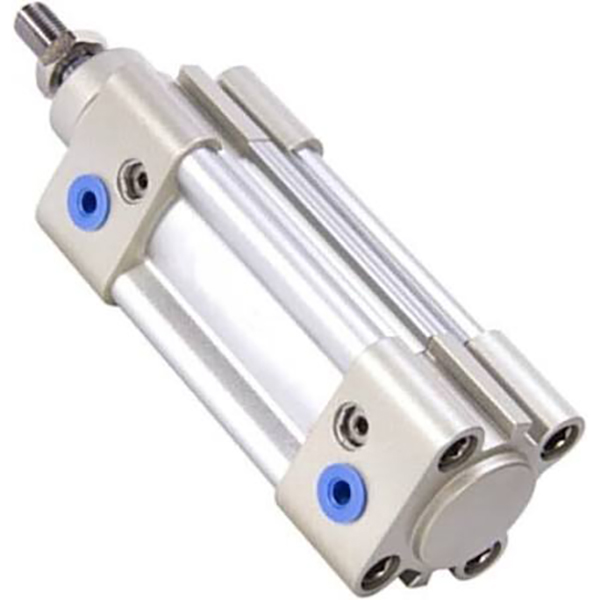

     Профилният цилиндър с двойно действие от серията SOLH SAI отговаря на международния стандарт ISO 15552 (оригинал ISO6431) / VDMA 24562. Същите монтажни размери като сериите SI, SE и FESTO DNC за директен обмен. Отличаващ се с висока цена, стабилна производителност и дълъг експлоатационен живот, той е най-широко използваният среден клас ISO стандартен цилиндър за оборудване за автоматизация.

Основна структура и характеристики на дизайна

   1. Стандартно съответствие: ISO15552 / VDMA24562, напълно взаимозаменяеми монтажни размери и аксесоари.

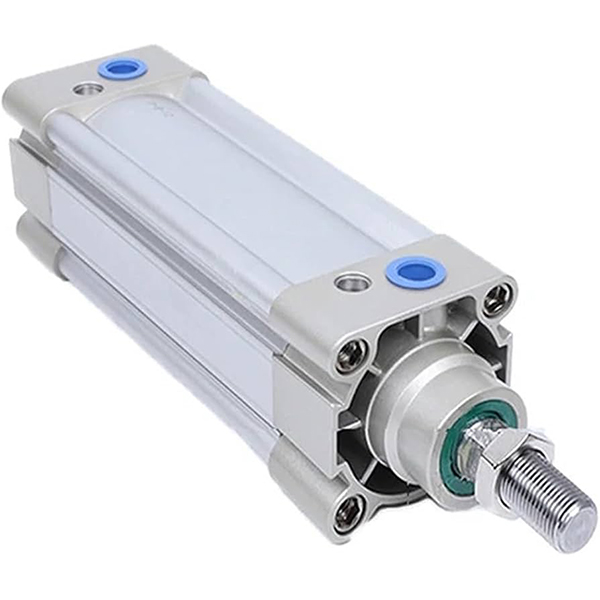

   2. Структура: M-образна интегрирана квадратна алуминиева профилна цев без открити свързващи пръти, висока твърдост и антикорозионна защита. Двустранни сензорни жлебове за магнитни ключове CMSE / DMSE / CS1.

   3. Операционни варианти

     -- SAI: Стандартен модел с един прът с двойно действие

     -- SAID: Двоен прът с двойно действие, отличен капацитет против усукване

     -- SAIJ: Двойна пръчка с регулируем ход

     -- ВЕТРИЛО: Заключващ се цилиндър, задържане на товара при загуба на подаването на въздух

     -- SAIF: Интегриран цилиндър с електромагнитен клапан

     -- Суфикс -S: Вграден магнитен пръстен за сензор за позиция (без -S = без магнит)

   4. Система за възглавници: Стандартна регулируема въздушна възглавница с двоен край + PPV еластична буферна подложка, ефективно намалява удара и шума при висока скорост и голямо натоварване.

   5. Уплътнение: Двойно Y-тип еднопосочно компенсиращо уплътнение с жлеб за съхранение на масло, ниско начално налягане (0,1MPa), работа без масло. Твърд хромиран стоманен бутален прът 45#, устойчив на износване и ръжда.

Пълно правило за кодиране на модела

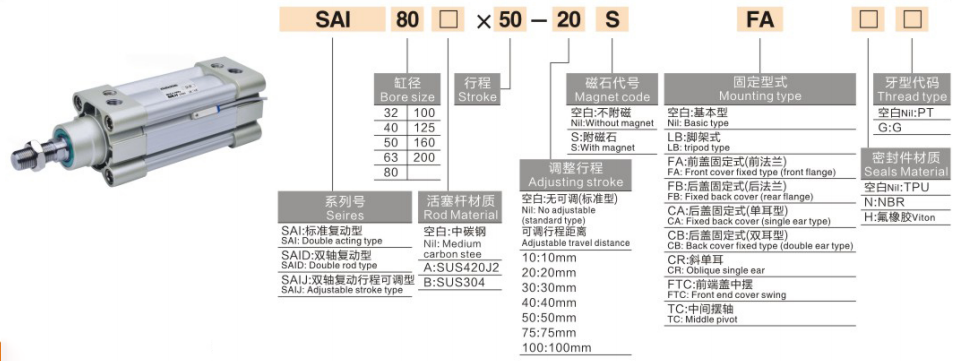

  1. Пример за модел: SAI50×150-S-FA

   2. Примери за стандартни поръчки

     -- SAI63×200-S: Bore63, stroke200, вграден магнит, основен тип

     -- SAID40×100-FB: отвор 40, ход 100, двоен прът, монтаж на заден фланец

     -- SAIL80×300-S-LB: Bore80, stroke300, заключващ се тип, монтаж на крака

Основни технически спецификации

Теоретична тяга и теглителна сила при 0,6 MPa (единичен прът, единица: N, коефициент на безопасност ≥2)

Типове монтаж и производни модели

   1. Опции за монтаж

     -- Основен тип, монтаж на крака LB, фланец FA/FB, скоба CA/CB, опора TC/TCM. Допълнителни аксесоари: Плаващо съединение, ухо на пръта, I/Y/U/F конектор.

   2. Основни производни серии

     -- КАЗА: Двоен прът с двойно действие

     -- SAIJ: Двойна пръчка с регулируем ход

     -- ВЕТРИЛО: Заключващ се цилиндър за задържане в междинна позиция

     -- SAIF: Интегриран цилиндър с електромагнитен клапан

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор: Изчислете необходимата тяга според натоварването, резервирайте ≥50% граница на безопасност; надграждане на 1~2 размера при офсетно натоварване /конзолно натоварване.

   2.Потвърждение на хода: Добавете 20~50mm граница на безопасност към ефективното движение; максимален стандартен ход 1000 мм, персонализиран до 2000 мм.

   3. Съвпадение на конфигурацията

     -- Обратна връзка за позиция: Изберете -S магнитен модел, съответства на CMSE/DMSE магнитни превключватели;

     -- Монтаж: LB крачен монтаж за хоризонтално голямо натоварване; FA фланец, предпочитан за вертикален монтаж;

     -- Специална функция: Изберете SAID за двоен прът, SAIJ за регулируем ход, SAIL за заключване на позицията, SAIF за компактно оформление.

Резюме с едно изречение

     SOLH SAI ISO15552 профилен цилиндър без свързваща щанга може директно да замени сериите FESTO DNC, SE и SI, оборудван с регулируем PPV буфер и богати варианти, рентабилен общ линеен задвижващ механизъм за автоматизация на износа, опаковки и машинно оборудване.
