Серия RSQ Стоперен цилиндър | Пневматичен спирачен цилиндър с фиксирана височина на монтаж

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни характеристики

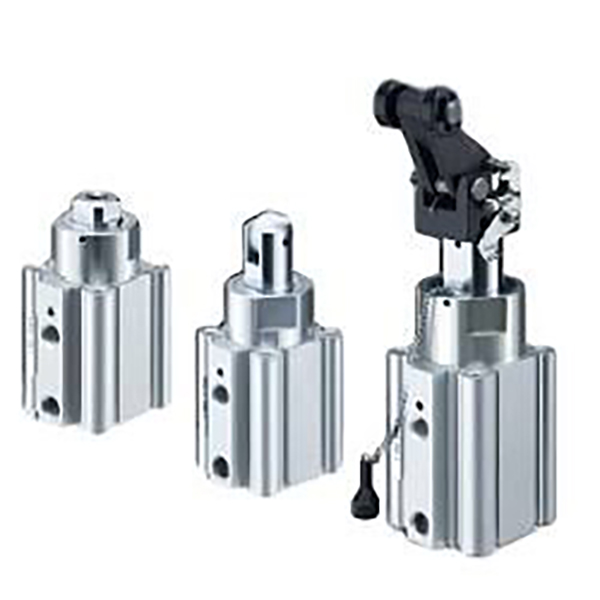

     Серията SOLH RSQ е стоперен цилиндър с фиксирана височина на монтаж, предназначен за автоматизирано позициониране на конвейерна линия и ограничаване на детайла. Покрива размери на отворите от φ12 mm до φ50 mm със стандартни ходове, вариращи от 10 mm до 30 mm. Отличаващ се с твърда структура с фиксирана височина, вграден буфер, 10 опционални типа накрайници на пръта и 4-странен магнитен превключвател за монтаж, RSQ цилиндърът предоставя евтини и високонадеждни спиращи решения за блокиране на конвейерни станции, позициониране на палети и ограничаване на детайлите, служейки като стандартен основен компонент за автоматизирани транспортни системи.

  1.1 Твърда конструкция с фиксирана височина

     За разлика от серията RSG с регулируема височина, серията RSQ приема дизайн с нерегулируема фиксирана височина на монтаж. Той се отличава с по-опростена структура, по-висока цялостна твърдост и по-бърз монтаж на място, идеално съвпадащ с разположението на станцията с фиксирана височина и елиминиращ процедурите за калибриране на височината.

  1.2 Гъвкава адаптация за краища на няколко пръта

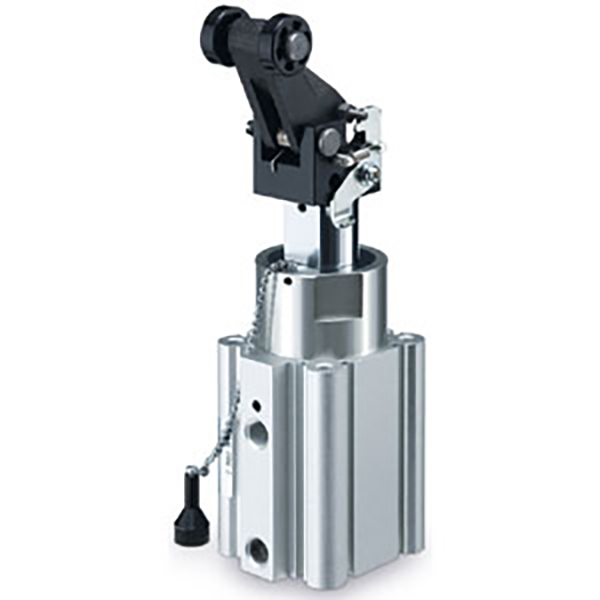

     Оборудван с 10 вида опции за накрайници на пръти, включително кръгли пръти, скосен нарез, ролкови и лостови структури, напълно покриващи сценарии за спиране на леки, средни и тежки товари. Типовете лост (L/B/C/D/E) приемат вграден дизайн на хидравличен буфер с отлично поглъщане на енергия и силна устойчивост на удар за условия на работа с висока честота и тежък удар.

  1.3 Гъвкава инсталация и оформление на превключвателя

     Тялото на цилиндъра поддържа инсталиране на 4-странен магнитен превключвател (съвместим с превключватели от серията D-A9□/M9□/P3DWA) без допълнителни аксесоари за монтаж. Налични са два стандартни метода за монтаж: монтаж през отвор тип B (стандартен) и монтаж с отвор с двойна резба тип A, адаптиране към различни рамки на оборудването и монтажни пространства.

  1.4 Дизайн без масло и с дълъг експлоатационен живот

     Допълнителни двойнодействащи, двойнодействащи с пружинно връщане и еднодействащи (удължена пружина) режими отговарят на различни изисквания за действие. Стандартен гумен буфер осигурява стабилна работа. Буталният прът е с твърдо хромирано покритие, а тялото на цилиндъра е подложено на твърд анодизиращ процес, постигайки изключителна устойчивост на износване и устойчивост на удар. Дизайнът на работа без масло се адаптира към чиста и безпрашна работна среда с ниски разходи за поддръжка.

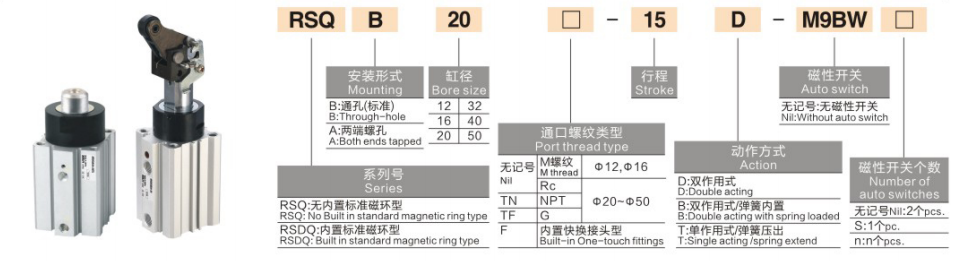

2. Пълни правила за именуване на модели и примери за поръчки

  1. Типични примери за модели: RSQB20-15, RSDQL32-20

  2. Примери за стандартни поръчки

     • Стандартен модел с немагнитен пръстен: RSQB20-15 (Без магнитен пръстен, монтаж през отвор, φ20 отвор, 15 mm ход, стандартен кръгъл край на пръта)

     • Модел на хидравличен буфер с магнитен пръстен: RSDQL32-20 (вграден магнитен пръстен, монтиране през отвор, отвор φ32, ход 20 mm, спиращ край като лост)

3. Общи технически параметри (20 ℃, 0,5 MPa стандартно състояние)

  3.1 Основни спецификации

     • Режим на работа: Двойно действащ, двойнодействащ с пружинно връщане, еднодействащ (удължаване на пружината)

     • Диапазон на работното налягане: 0.05~1.0MPa; Доказателствено налягане: 1.5MPa

     • Околна температура: -10℃~70℃ (без превключвател); -10℃~60℃ (с превключвател)

     • Работна скорост на буталото: 50~500mm/s

     • Буферен режим: Стандартен гумен буфер; Типове лостове, оборудвани с вграден хидравличен буфер

     • Режим на смазване: Работа без масло

  3.2 Стандартна комбинация от отвор и ход

3.3 Теоретична спирачна сила (Единица: N @0,5MPa, двойнодействащо)

3.4 Тегло на продукта (единица: kg при 20 mm ход, серия RSQ)

4. Типове накрайници на пръти и приложими сценарии

5. Типични сценарии за приложение

     • Спиране на монтажната линия: Прилага се за спиране на палети, позициониране на станции и предотвратяване на преместване за линии за сглобяване на електронни и домакински уреди. Дизайнът с фиксирана височина съвпада перфектно със стандартните оформления на конвейерните линии.

     • Ограничаване на конвейерната линия: Подходящо за спиране на детайла върху лентови и ролкови транспортьори, позициониране на трансферни станции и блокиране на линии за разминаване/сливане. Множество опции за накрайници на пръта се адаптират към различни степени на натоварване.

     • Автоматизирани станции за обработка: Идеален за ограничаване на товарене/разтоварване на машинни инструменти, позициониране на опаковъчна машина и спиране на инспекционна станция, осигурявайки стабилна циклична работа без смущения.

     • Сценарии за спиране при тежки условия: Използва се за спиране на тежки палети и дъски с инструменти, позициониране на заваръчна станция. Типът лост с хидравличен буфер ефективно издържа на силен удар и високочестотни вибрации.

6. Ръководство за бърз избор в 3 стъпки

  1. Избор на размер на отвора: Изберете отвор според действителното натоварване при спиране. Следвайте правилото: теоретична спирачна сила ≥ действително натоварване × 2 коефициент на безопасност. φ16~φ20 за леко натоварване, φ32 за средно натоварване, φ40~φ50 за тежко натоварване.

  2. Избор на ход: Стандартният ход варира от 10 mm до 30 mm. Запазете 5~10 mm допълнителна граница на ход въз основа на височината на детайла, за да избегнете механична намеса.

  3. Избор на края на пръта

￮ Лек товар и ниска скорост: Изберете кръгъл прът или тип скосен рязане

￮ Висока скорост и леко натоварване: Изберете тип ролка

￮ Тежко натоварване и високочестотен удар: Изберете тип лост за хидравличен буфер (B/C/D/E)

Резюме с едно изречение

     Стоперните цилиндри от серията SOLH RSQ с фиксирана височина се отличават с твърда фиксирана монтажна конструкция, разнообразни опции за накрайници на пръта, 4-странен монтаж на превключвател и безмаслена производителност с дълъг живот, осигурявайки рентабилни, стабилни и устойчиви на удар стандартни решения за спиране за различни автоматизирани конвейери и обработващи станции.
