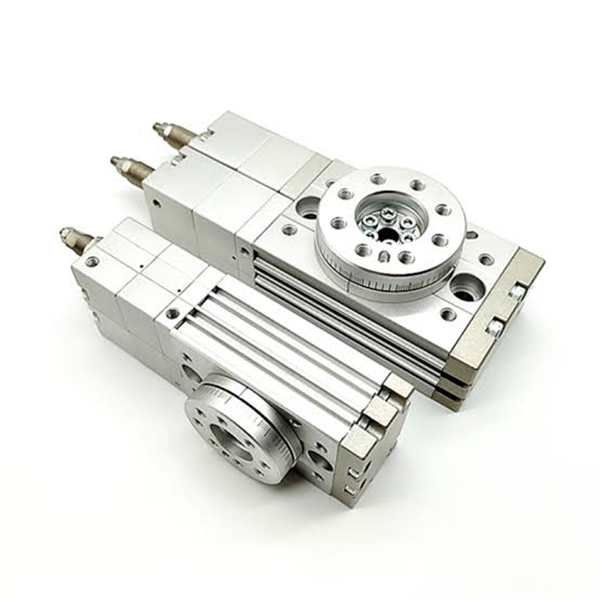

Трипозиционен ротационен цилиндър от серия MSZ | Пневматичен актуатор с рейка и пиньон

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основно позициониране

  Серията SOLH MSZ е професионален цилиндър за въртяща се маса със зъбна рейка и зъбно колело, специално проектиран затрипозиционно позициониране. Той разполага с уникална функция за тройно спиране наляво/средно/дясно (0° / Средно спиране / 180°), решавайки проблемната точка при позициониране, при която стандартните двупозиционни въртящи се цилиндри не могат да постигнат спиране в средата на хода. Управляван от единичен 5/3-пътен електромагнитен клапан за средно налягане без конфигурация на верига с двоен клапан, той значително опростява оформлението на пневматичната система. Средната позиция поддържа ±10° фина настройка, докато двата края реализират 0~95° настройка на ъгъла, което го прави оптималното пневматично решение за отклоняване на детайла, сортиране, индексиране с множество станции и сценарии, изискващи задължително междинно позициониране.

  1.1 Series Quick Selection Core

Позициониране на основния продукт: Осъществява прецизно завъртане с три стопа от 0° (ляво) → Средно (Център) → 180° (дясно) с регулируема междинна позиция, за да отговори на многоъгълните гъвкави изисквания за позициониране.

2. Основни технически параметри (Стандарт SOLH)

  2.1 Основни спецификации

     • Размер на отвора: 10/20/30/50

     • Режим на работа: Двойно действащ, двойна зъбна рейка и пиньон, трипозиционен среден ограничител

     • Работно налягане: 0.2~1.0MPa (тип гумен буфер); 0,2~0,6MPa (тип хидравличен буфер)

     • Доказателство за налягане: 1.05MPa

     • Работна температура: 0℃~60℃ (без среда на замръзване)

     • Ъгъл на завъртане: 0~95° за единичен край, общ регулируем ъгъл 0~190°

     • Регулиране на средния стоп: ±10° фина настройка въз основа на централната позиция

     • Точност на позициониране: ±0,02 mm (тип MSZA High-precision); ±0,05 mm (основен тип MSZB)

     • Режим на смазване: Операция на самосмазване без масло

     • Порт резба: M5×0,8 (10/20 отвор); M8 × 1,25 (30/50 отвор)

  2.2 Изходен въртящ момент и допустимо натоварване (0,5MPa)

  2.3 Капацитет за поглъщане на буферна енергия

3. Структурни характеристики и трипозиционен работен принцип

  3.1 Основни структурни предимства

     • Структура на средния ограничител с двойна рейка и двойно бутало: Приема задвижваща предавка с двойна зъбна рейка и независим дизайн на буталото на средния ограничител, като елиминира луфт и извежда стабилен и постоянен въртящ момент по време на трипозиционно превключване.

     • Интегриран дизайн на въртяща се маса: Снабден с отвори за щифтове за позициониране за директен монтаж на детайла, отличаващ се с висока твърдост и лесен и бърз монтаж без допълнителни приспособления.

     • Централна куха проходна дупка: Вграден централен проходен отвор (Ø6~Ø12), позволяващ на въздушните тръби и електрическите проводници да преминават през него, реализирайки интегрирано окабеляване и тръбопроводи.

     • Независима настройка на ъгъла: Оборудван с професионални регулиращи болтове, поддържащи независима фина настройка на ляв/десен крайни ъгли и средна позиция на стоп, реализирайки гъвкаво калибриране на ъгъла.

     • Стандартни слотове за магнитни превключватели: Стандартни запазени жлебове от двете страни, съвместими с D-M9B и D-A93 магнитни превключватели, реализиращи откриване в реално време на лява/средна/дясна три позиции за автоматизирано свързване на сигнала.

  3.2 Принцип на управление с три позиции (основно предимство)

   Серията MSZ изисква самоедин 5/3-пътен електромагнитен клапан за средно налягане за реализиране на трипозиционно превключване, не е необходимо превключване на двоен клапан или сложна въздушна верига, което опростява структурата на системата и намалява общите разходи за оборудване.

     1. Лява позиция (0°): Електромагнитен клапан от лявата станция за всмукване на въздух, едностранно подаване на въздух и изпускане от обратната страна, карайки въртящата се маса да се заключи точно в лява крайна позиция 0°.

     2. Дясна позиция (180°): Всмукване на въздух от дясната станция на електромагнитен клапан, действие на обратната въздушна верига, задвижване на въртящата се маса да се завърти и заключи на 180° дясна крайна позиция.

     3. Средна стоп позиция (M): Средна станция на електромагнитен клапан, двете страни на цилиндъра са под налягане едновременно. Въртящото се бутало поддържа баланс на силата, а независимото средно бутало натиска и заключва масата в предварително зададената средна позиция, реализирайки стабилно междинно позициониране.

4. Пълни правила за именуване на модела

  Типичен код на модела: MSZB20-R-M9BL

5. Правила за избор и типични приложения

  5.1 Правила за приоритет на избора

     1. Първо търсене на позиция: Изберете серия MSZ за работни условия, изискващи спиране в три позиции (ляво/средно/дясно); MSQ/HRQ двупозиционни въртящи се цилиндри не са приложими.

     2. Прецизно съвпадение: Изберете високопрецизен тип MSZA за сценарии на позициониране с много повторения; изберете рентабилен основен тип MSZB за общи универсални сценарии.

     3. Съвпадение на скоростта и натоварването: Приема -R тип хидравличен буфер за работа с висока скорост, тежко натоварване и удар; стандартният гумен буфер е достатъчен за работа с ниска скорост и леко натоварване.

     4. Проверка на натоварването: Строго се уверете, че действителното радиално натоварване, аксиалното натоварване и огъващият момент са по-ниски от допустимите стойности, за да се избегне заклинване и отклонение при позициониране.

  5.2 Типични сценарии за приложение

     • Отклоняване и сортиране на детайлите: Осъществете средно позициониране и ляво/дясно разпределение на материала с 0°/90°/180° многоъгълно превключване.

     • Индексиране на множество станции: Трипозиционно превключване за автоматизирани станции за сглобяване, откриване и трансфер на процеси.

     • Обръщане и управление на детайла: Завършете стабилно завъртане и управление чрез 0° → средно → 180° прогресивно въртене.

     • Електронна и опаковъчна автоматизация: Прилага се за затягане на капачки на бутилки, позициониране на чипове, многоъгълно откриване на продукти и оборудване за прецизно опаковане.

6. Сравнение на основните разлики между MSZ и MSQ

Резюме с едно изречение

     Трипозиционният въртящ се цилиндър със зъбна рейка и пиньон от серията SOLH MSZ постига ексклузивно ляво/средно/дясно тройно позициониране с прост контрол с един клапан, регулируем среден ъгъл и висока точност на повторение, като е професионалното персонализирано решение за автоматизирано сортиране, индексиране и многоъглово позициониращо оборудване.
