Марка: SOLH от Richge Technology

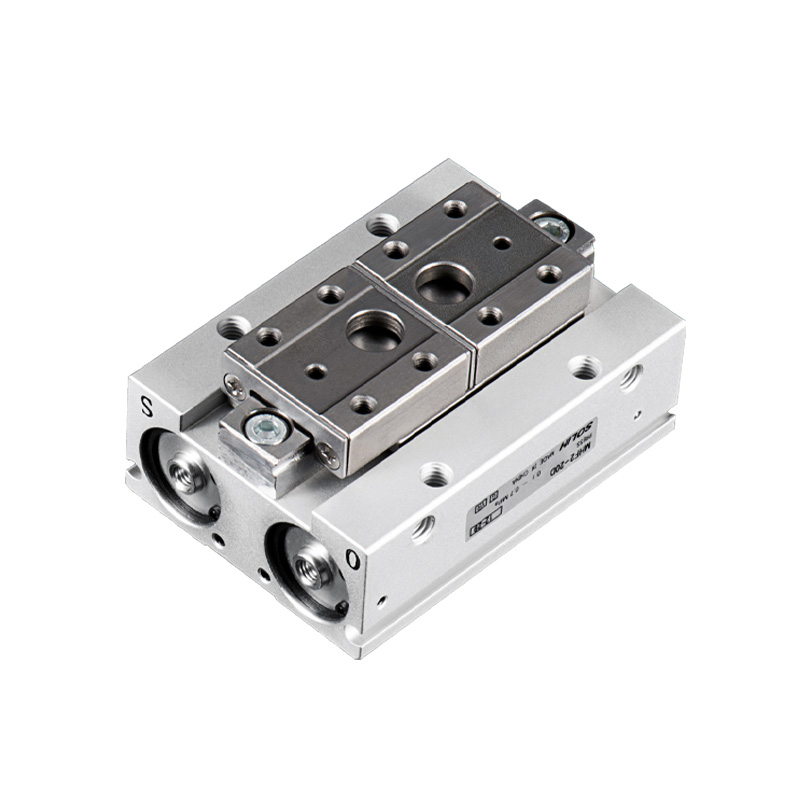

Серията SOLH MHF2 е ултра плосък двубутален линеен направляващ 2-челюстен паралелен грайфер. Основен акцент: Височина на тялото само 1/3 от еквивалентния MHZ2 грайфер, ефективно намалява крайния момент на огъване, като същевременно поддържа висока прецизност на позициониране. Налични са три опционални диапазона на хода. Четиристранна монтажна конструкция. Специално проектиран за ултра-ограничени в пространството приложения с ниско натоварване и висока точност: миниатюрни линейни модули, малък робот EOAT, полупроводници, електроника и станции за прецизно сглобяване.
-- Структура: Двойно бутало + прецизна линейна водеща релса (Φ25/Φ32 приема водач с циркулиращ сачмен лагер). Чисто успоредно линейно движение на челюстта без люлеене, висока твърдост. Основен корпус от алуминиева сплав, челюсти от неръждаема стомана, вграден магнитен пръстен. Монтажни канали за четиристранни магнитни превключватели; опции за монтаж: долен отвор с резба / страничен отвор / монтаж през отвор.
-- Тип действие: Само двойно действащ D (двупосочен въздушен контрол, без версия с едно действие). Вградена дроселна клапа за регулируема скорост на движение и плавна работа.
-- Свръхплоско оформление: Височината е намалена с около 66% в сравнение с MHZ2 при еднаква сила на затягане, което значително намалява момента на огъване в края и подобрява стабилността на позициониране.
-- Конфигурация на ход: 3 опции за ход на отвор: D (къс) / D1 (среден) / D2 (дълъг), за да съответства на различните ширини на детайла.
-- Точност на позициониране: Точност на повторение ±0,04~±0,05 mm, стабилна при цикличност с висока честота.

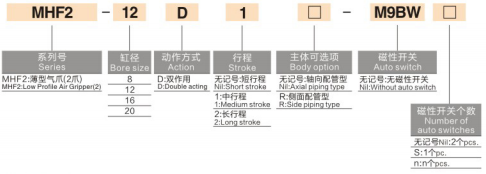

1. Пример за модел: MHF2-16D1-S-M9BW
|
сегмент |
Код |
Описание |
|
1 |
MHF2 |
Серия: Ултратънък паралелен грайфер |
|
2 |
16 |
Размер на отвора: 8,12,16,20,25,32 mm (Φ25/32 нова голяма спецификация) |
|
3 |
D/D1/D2 |
Степен на ход / D = Къс ход / D1 = Среден ход / D2 = Дълъг ход |
|
4 |
-С |
Опция за магнитен пръстен Празно = Без магнит; S = Вграден магнитен пръстен за магнитен превключвател |
| 5 | -M9B |
Тип магнитен превключвател M9B(NPN) / M9N(PNP) / M9P Дължина на проводника: стандартна 0,5m; W=1m L=3m |
|
6 |
Код за монтиране на суфикс |
Празен = Стандартен отвор с резба 2 = Монтаж през отвор F = Фиксиран тип с една челюст |
2. Пример за стандартна поръчка
2.1 MHF2-20D2-S-M9BW
-- Отвор 20, дълъг ход D2, вграден магнитен пръстен, магнитен ключ M9B с 1 m кабел.
|
Параметър Елемент |
Стандартна спецификация |
| Количество на челюстта |
2 челюсти, чисто успоредно линейно отваряне и затваряне |
| Режим на работа |
Само с двойно действие (без вариант с едно действие) |
| Работно налягане |
Отвор 8: 0,15~0,7MPa Отвор 12~32: 0,1~0,7MPa (оптимално работно налягане:0,5MPa) |
| Доказателство за налягане |
1,0 MPa |
| Околна температура |
-10 ~ 60 ℃ (без заледяване във въздуховода) |
| Повторете точността на позицията |
Отвор 8/12：±0.05 mm Отвор 16~32：±0.04 mm |
| Максимална работна честота |
Къс ход (D): 120 cpm Среден/дълъг ход (D1/D2): 60 cpm |
| Резба на въздушния порт |
8/12：M3×0.5 16/20/25/32：M5 × 0.8 |
| Смазване |
Работа без масло; NSF-H1 хранителна грес по избор |
| Инсталиране на превключвател |
Четиристранни плъзгащи се канали, магнитен превключвател може да се монтира от двете страни |
| Опции за монтаж |
Долен, страничен, проходен, многопосочен универсален монтаж |
|
Диаметър (mm) |
Пълен модел |
Ход на единична челюст (mm) |
Максимален общ отвор (mm) |
Сила на затягане (N) |
Височина на тялото (mm) |
Нетно тегло (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Важна забележка: Силата на затягане намалява с увеличаване на дължината L на удължението на челюстта. Трябва да се провери допустимият момент на огъване по време на избора, коефициент на безопасност ≥1,5.
-- Пространството за инсталиране е строго ограничено и ограничено по височина: тънки линейни модули, краен ефектор на миниатюрен робот
-- Изискване на нисък огъващ момент, стабилна паралелна висока точност: полупроводник, 3C електроника, прецизен хардуерен монтаж
-- Изискване за гъвкаво съответствие на хода: изберете къс/среден/дълъг ход, за да адаптирате различни ширини на детайла
-- Нуждаете се от многоъгълен монтаж и откриване на позиция от две страни за компактен интегриран механизъм
-- Изберете размер на отвора и ход според ограничението на височината и ширината на детайла: Приоритетна последователност D(къс) → D1(среден) → D2(дълъг)
-- Добавете суфикс -S магнитен пръстен + превключвател M9B/M9N/M9P, ако обратната връзка за отворена/затворена позиция на челюстта се изисква от PLC
-- Избор на монтаж: стандартен отвор с резба (по подразбиране); суфикс -2 за монтаж през отвор, подходящ за тънки платформи и скоби
-- Проверка на натоварването: Дължина на удължението на контролната челюст L; избягвайте прекомерно изместено натоварване, превишаващо допустимия момент на огъване
-- Голям отвор Φ25/32: Приема водач на циркулиращи сачмени лагери, по-висока твърдост за умерено по-тежки детайли
Ултратънкият двойно действащ паралелен пневматичен захват SOLH MHF2 се отличава с дизайн с ултра нисък профил, три степени на опции за ход, четиристранно монтиране и висока прецизност ±0,04~±0,05 mm, оборудван със съвместими магнитни превключватели от серия M9, идеално компактно решение за захващане с малък огъващ момент за миниатюрен робот EOAT, полупроводник и автоматизация на прецизно сглобяване 3C.
