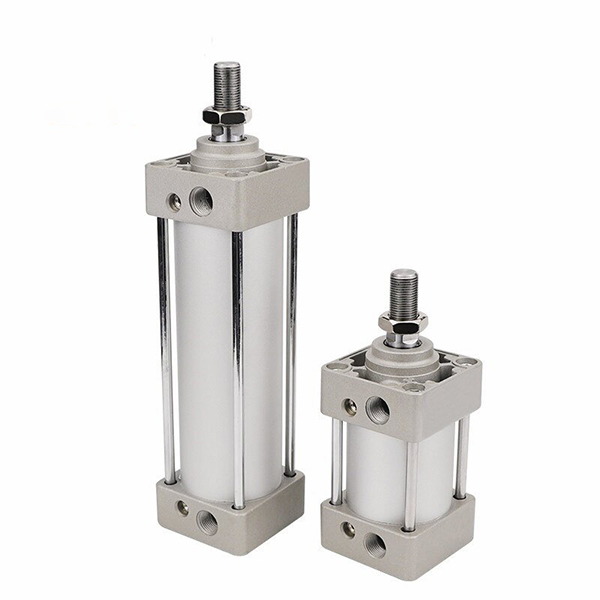

Серия MBB лек стандартен цилиндър на напречна щанга

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Лек стандартен цилиндър на напречна щанга от серия SOLH MBB (серия MB-Z), подобрен наследник на традиционната серия MB с 10% намаление на теглото. Оборудван с квадратни крайни капачки, регулируеми въздушни възглавници с двоен край и изобилие от опции за монтаж. Широко използван в общо оборудване за автоматизация със средна скорост, висока честота и условия на средно натоварване. Монтажните размери отговарят на стандарта ISO 15552, взаимозаменяеми с цилиндрите на напречната щанга на конкурентни марки.

Основна структура и характеристики

   1. Структура: Кръгъл алуминиев варел, вътрешни свързващи пръти, квадратни крайни капачки, регулируема въздушна възглавница в двата края, висока структурна твърдост.

   2. Материал: Твърд анодизиран алуминиев варел, високоякостни ляти крайни капачки, твърд хромиран бутален прът, свързващи пръти с висока якост на опън, устойчиви на износване и дълъг експлоатационен живот.

   3. Операционни варианти

     -- MBB: Единичен прът с двойно действие (без вграден магнит)

     -- MDBB: един прът с двойно действие (вграден магнитен пръстен за автоматично превключване)

     -- MBW/MDBW: Двоен прът с двойно действие, отлична производителност срещу усукване

   4. Възглавница: Независимо регулируема въздушна възглавница от двата края, ефективно намалява удара на терминала, вибрациите и шума.

   5. Монтаж на сензора: Предварително обработени канали за M9B/A93/M9BW магнитни автоматични превключватели за откриване на позицията на буталото.

   6. Олекотена надстройка: Оптимизирана геометрия на капачката, 10% по-лек от стария модел на MB, по-лесно сглобяване и транспортиране.

   7. Стандартна съвместимост: стандарт за монтаж ISO 15552, директна взаимозаменяемост между различни марки.

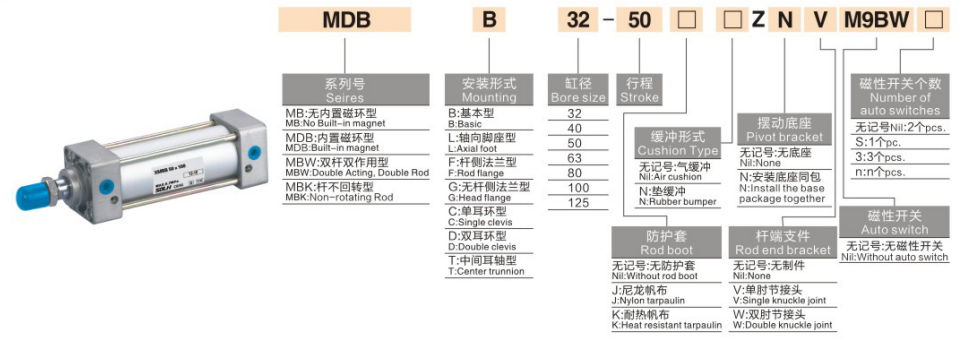

Пълно правило за кодиране на модела

   1. Пример за модел: MDBB40-100Z-M9BW

   2. Примери за стандартни поръчки

     -- MBB50-200Z: Bore50, stroke200, лек основен модел без магнит

     -- MDBB63-150Z-LB: отвор63, ход 150, вграден магнит, монтаж на крака

     -- MDBB80-300Z-FA: Bore80, stroke300, монтаж на фланец отстрани на пръта

Основни технически спецификации

Теоретична тяга и теглителна сила при 0,5 MPa (единичен прът, единица: N)

 1. Двойно действащ MBB / MDBB

Типове монтаж и производни модели

   1. Опции за монтаж

     -- B Основен тип: Директен монтаж чрез крайна капачка през отвори

     -- LB Стойка за крака: Стабилна хоризонтална инсталация за голямо натоварване

     -- Фланец FA/FB: фланец от страната на пръта/главата за вертикален монтаж

     -- C/D скоба: Единична/двойна скоба за шарнирно люлеене

     -- T цапфа: Средна опора на цапфа за механизъм за обръщане

   2. Основни производни серии

     -- MBB/MDBB/MBW: Стандартен еднопръчков немагнитен/магнитен и двоен прътов цилиндър

     -- MBK/MDBK: Невъртящ се прътов цилиндър за предотвратяване на усукване на буталния прът

     -- -XB6 Високотемпературен тип: Работен диапазон -20~+150 ℃

     -- -XC6 бутален прът от неръждаема стомана: За мека корозивна и влажна среда

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор: Изчислете необходимата тяга от действителното натоварване, резервирайте ≥50% граница на безопасност. Дайте приоритет на MBB за средноскоростна обща автоматизация със средно натоварване.

   2. Потвърждение на хода: Добавете 10~20 mm граница на безопасност към ефективния ход. Максимален стандартен ход 1000 мм, персонализиран до 1500 мм.

   3. Съвпадение на конфигурацията

     -- Откриване на позиция: Изберете модел с вграден магнит MDBB, съответства на автоматичните превключватели M9B/A93.

     -- Монтаж: LB крачен монтаж за хоризонтално голямо натоварване; FA фланец, предпочитан за вертикален монтаж.

     -- Специални условия: Изберете -XB6 за висока температура, -XC6 неръждаем прът за корозивна среда.

Резюме с едно изречение

     Лекият стандартен цилиндър на свързваща щанга SOLH MBB отговаря на ISO15552, оборудван с регулируема въздушна възглавница и множество методи за монтаж, идеален линеен задвижващ механизъм с общо предназначение за високочестотни автоматизирани производствени линии със средно натоварване.
