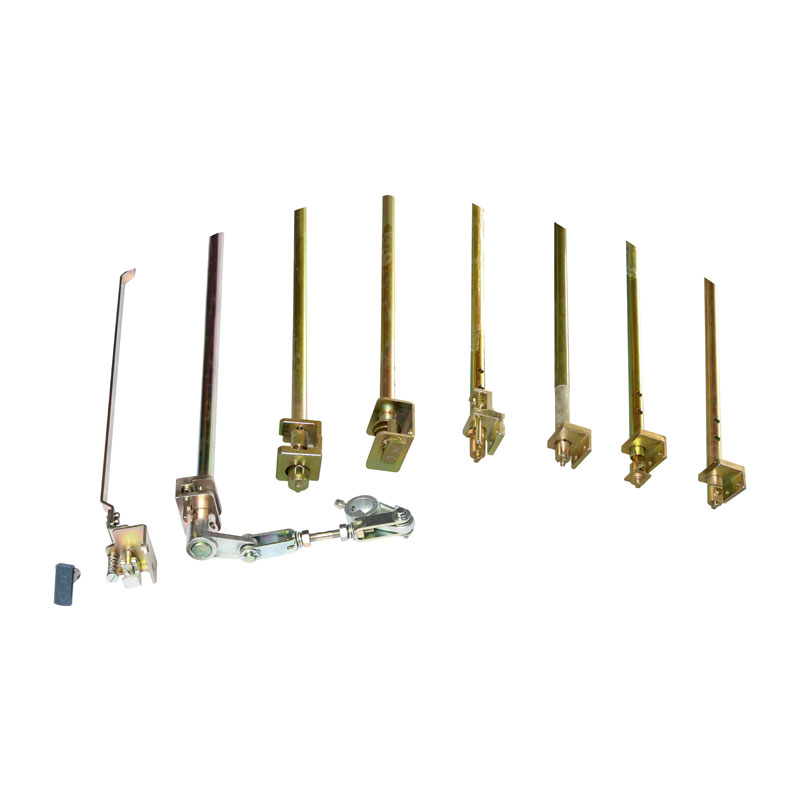

Заземяващ превключвателен механизъм за разпределителна уредба

Приложения и функции

Механизмът за превключване на земята за комутационни апарати се използва в подстанции, електроцентрали и промишлени електрически системи за повишаване на безопасността по време на експлоатацията и поддръжката на високоволтови комутационни апарати. Неговата основна функция е да предотврати случайно или неоторизирано задействане на заземителен превключвател, докато оборудването с високо напрежение е все още под напрежение, като по този начин предпазва персонала и оборудването от електрически опасности.

В подстанциите блокировъчното устройство гарантира, че заземяващ превключвател може да бъде затворен само след потвърждение, че други съответни превключватели (като прекъсвачи или изолатори) са в правилната позиция, осигурявайки правилно изолиране на електрическата система. Това е особено критично, когато превключвате или заземявате прекъсвачи, трансформатори или изолатори, за да предотвратите опасни ситуации, при които заземена верига все още може да носи електрически ток. В електроцентралите блокиращото устройство служи за подобна цел, като не позволява на операторите да заземяват оборудване с високо напрежение, докато то все още е свързано към електрическата мрежа, като по този начин намалява риска от токов удар по време на работа по поддръжката.

Устройството за блокиране на превключвателя за заземяване обикновено включва механични блокировки или електронни контроли, които предотвратяват задействането на превключвателя за заземяване, освен ако не са изпълнени безопасни условия. Това може да включва гарантиране, че превключвателят за изключване е отворен или оборудването е изключено. Някои системи могат също да включват индикатори или аларми, които уведомяват операторите, когато условията са безопасни за работа със заземителния превключвател.

Като гарантира, че заземяването на оборудването се извършва само при подходящи условия, блокировъчното устройство помага за рационализиране на процесите на поддръжка, минимизиране на човешката грешка и повишаване на оперативната безопасност. Това е основна функция за безопасност за поддържане на надеждността и сигурността на електрическите системи, особено в среда с високо напрежение.

Принципна диаграма на сглобяване

5XS.363.010
5XS.363.010.1
5XS.363.010.2
5XS.363.010.3
5XS.363.010.3D
5XS.363.010.4
5XS.363.010.5
5XS.363.010.6D
5XS.363.010.7
5XS.363.010-241/242

Забележка:

последователност 22 връзка монтаж въртящо се рамо има два размера: конвенционално 60 централно разстояние, ако клиентът се нуждае от 80 централно разстояние, моля, обяснете при поръчка.
