SOLH CP96S профилен цилиндър на напречна щанга отговаря на стандартите ISO15552 и VDMA24562, напълно взаимозаменяеми с оригиналната серия CP96S. Проектиран с двойна буферна система, комбинираща регулируема въздушна възглавница и гумена подложка, той постига нисък шум и лек удар при високоскоростно и високочестотно възвратно-постъпателно движение при 50~1000 mm/s. Вграденият алуминиев цилиндър на напречна щанга е с 15% по-лек от обикновените цилиндри на напречна щанга с висока твърдост и отлична устойчивост на изместено натоварване. Вариантите включват стандартен тип с един прът и модел с двоен прът CP96SD против усукване. Вграден магнитен пръстен по избор за сензори M9B/A93; налични са високотемпературни версии и бутални пръти от неръждаема стомана. Диаметър на отвора φ32~125 мм, персонализиран ход до 2000 мм. Широко използван при машинни инструменти и автоматизация на тежки опаковки за глобална подмяна на оборудване.

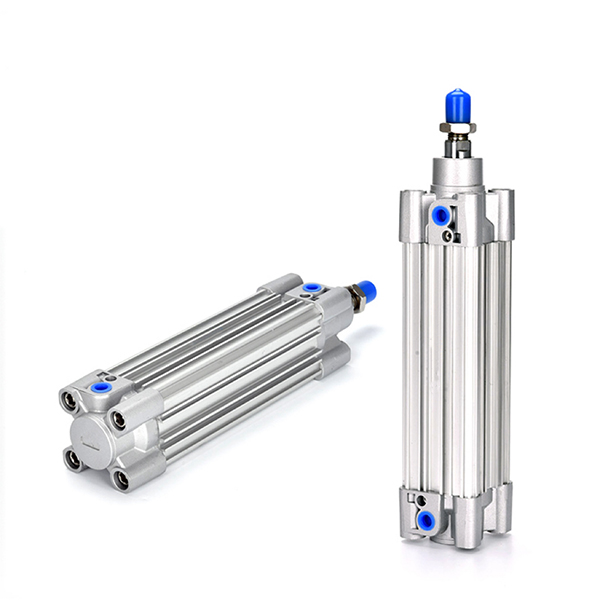

Серия CP96S ISO15552 Стандартен пневматичен цилиндър (Двойна тежкотоварна възглавница)
Марка: SOLH от Richge Technology
Общ преглед на продукта
Цилиндърът на напречната щанга от серията SOLH CP96S отговаря на международния стандарт ISO15552 / VDMA24562. Приема цилиндър от алуминиев профил, оборудван със система с двойна възглавница (регулируема въздушна възглавница + гумена буферна подложка). Характеризира се с нисък шум, висока твърдост, подходящ за високоскоростни, високочестотни възвратно-постъпателни приложения и приложения за тежка автоматизация с дълъг ход. Директен механичен обмен с оригиналната серия CP96S.
Основна структура и характеристики на дизайна
1. Структура: Профилна цев с вградени напречни щанги, 15% по-леки от традиционните цилиндри на напречна щанга. Двойната възглавница значително абсорбира крайния удар и намалява шума при работа.
2. Материал: цилиндър от твърд анодизиран алуминий, крайни капачки с висока якост, твърд хромиран бутален прът. Устойчив на износване и дълъг експлоатационен живот.
3. Операционни варианти
-- CP96S: Стандартен модел с един прът с двойно действие
-- CP96SD (суфикс W): Двоен прът с двойно действие, отлична производителност срещу усукване
-- Суфикс -S: Вграден магнитен пръстен за магнитен превключвател
4. Система за възглавници: Въздушна възглавница + гумен композитен буфер, идеален за 50~1000 mm/s високоскоростно колоездене.
5. Висока твърдост: Прецизно обработени крайни капачки, малка деформация на буталния прът, силно съпротивление на изместено натоварване.
6. Сензорен жлеб: Запазени слотове за магнитни превключватели от серия M9B, A93.
7. Взаимозаменяемост: стандартен размер ISO15552, съвместим с аксесоари от серията SE, SAI, DNC.

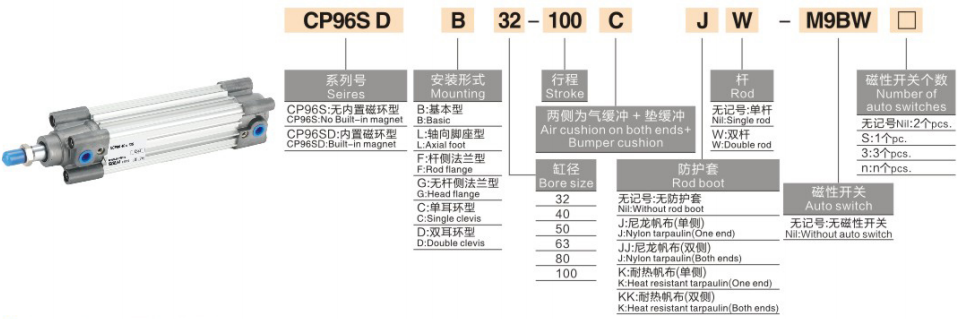

Пълно правило за кодиране на модела
1. Пример за модел: CP96SB40-100W-S
сегмент
Код
Определение
CP96S
Код на серията
ISO15552 профилен цилиндър на напречна щанга
B
Код за монтаж
B=Основен; L=крак; F=Фланец на пръта; G=Фланец на капачката; C=единична скоба; D=Двойна скоба
40
Размер на отвора
φ32/40/50/63/80/100/125 мм
100
Дължина на удара
Стандарт: 25 ~ 800 мм, персонализиран максимум 2000 мм
W
Знак на двоен прът
Премахнете W за единичен прът
-С
Магнитна опция
Вграден магнитен пръстен
2. Примери за стандартни поръчки
-- CP96SB50-200-S: диаметър 50, ход 200, единичен прът, основен тип с магнит
-- CP96SF63-150W: Bore63, stroke150, двоен прът, монтаж на фланец отстрани на пръта
Основни технически спецификации
Параметър Елемент
Спецификация
Диапазон на отвора
φ32,40,50,63,80,100,125 мм
Работно налягане
0,05~1,0 MPa
Доказателство за налягане
1,5 MPa
Околна температура
-20~+70 ℃; Снабден с магнит: -10~+60℃
Скорост на буталото
50~1000 mm/s
Възглавница
Регулируема въздушна възглавница + гумена подложка в двата края
Резба на въздушния порт
G1/8 ~ G3/4 зависи от отвора
Смазване
Предварително гресиран, работа без масло
Толерантност към инсулт
≤500mm:0~+2.0mm;501~1000mm:0~+2.4mm
Теоретична тяга и теглителна сила при 0,5 MPa (единичен прът, единица: N)
Диаметър (mm)
Тяга (N)
Теглителна сила (N)
32
402
362
40
628
565
50
981
882
63
1559
1402
80
2513
2262
100
3927
3534
125
6136
5523
Типове монтаж и производни модели
1. Опции за монтаж
-- Основен, монтаж на крака, преден/заден фланец, единична/двойна скоба.
2. Основни производни серии
-- CP96S / CP96SD: Модел с една и двойна пръчка
-- CP96SK: Персонализиран цилиндър за висока температура
-- CP96SR: бутален прът от неръждаема стомана за среда с лека корозия
Ръководство за бърз избор в 3 стъпки
1. Избор на отвор: Изчислете необходимата тяга, резервирайте ≥50% граница на безопасност; дайте приоритет на CP96S за търсене на висока скорост и нисък шум.
2. Потвърждение на хода: Добавете 10~20 mm граница на безопасност; максимален стандартен ход 800 мм, персонализиран до 2000 мм.
3. Съвпадение на конфигурацията
-- Обратна връзка за позицията: Изберете -S магнитен модел с M9B/A93 магнитни превключватели;
-- Монтаж: L монтиране на крака за хоризонтално тежко натоварване; F фланец за вертикален монтаж;
-- Специална среда: Изберете CP96SK за висока температура, CP96SR за корозивно състояние.
Резюме с едно изречение
SOLH CP96S ISO15552 цилиндър за напречна щанга, оборудван с двойна въздушна и гумена възглавница, високоскоростен нисък шум, силен анти-офсетен товароносимост, идеален тежкотоварен линеен задвижващ механизъм за високочестотно оборудване за автоматизация на износа.
